Eixo PTO da embreagem deslizante para cortador de disco 1340
  • Eixo PTO da embreagem deslizante para cortador de disco 1340Eixo PTO da embreagem deslizante para cortador de disco 1340
  • Eixo PTO da embreagem deslizante para cortador de disco 1340Eixo PTO da embreagem deslizante para cortador de disco 1340

Eixo PTO da embreagem deslizante para cortador de disco 1340

Eixo de tomada de força da embreagem deslizante de substituição no atacado para cortador de disco 1340 / Hesston 1340 e 1345. O conjunto CV duplo 55N substitui uma junta CV de 80 graus no lado do trator e uma junta CV de 50 graus no lado do disco. A conexão do trator é normalmente 1.375-21; a conexão do implemento é com braçadeira redonda de 1,50"; a construção usa extremidades de 6 estrias de 1-3/8". A embreagem de fricção de placa dupla é ajustada para um torque de deslizamento de 2.800 N·m e engata novamente após sobrecarga. Os números de peça 14656849, 82-14656849 e 83-14656849 estão listados para montagem completa, metade do implemento e metade do trator. A compatibilidade inclui Hesston 1340/1345, selecione CaseIH 8312, Massey Ferguson PTD 12 e New Idea 5512. MOQ, personalização e prazo de entrega são cotados por pedido após a confirmação do número da peça e do tamanho da conexão.

Substituição OEM no atacado · Transmissão do cortador de disco

Eixo PTO de embreagem deslizante por atacado para cortador de disco 1340 - Especificações, MOQ, personalização e prazo de entrega para Hesston 1340/1345 e cortadores de disco compatíveis

Este é um eixo de tomada de força de embreagem deslizante de reposição para cortador de disco 1340 e grupo Hesston 1340/1345. A página é construída em torno das três verificações que decidem se o eixo se ajusta: o ângulo da junta homocinética em cada lado, o trator e implementar tamanhos de conexão e o torque de deslizamento que protege a caixa de engrenagens discbina. Números de peça para o completo montagem, a metade do implemento e a metade do trator estão listadas abaixo para que você possa combinar a unidade existente antes solicitando uma cotação.

Cotação de atacadoPor pedido
Quantidade mínimaCotado por pedido
PersonalizaçãoBaseado em desenho
Tempo de esperaCotado por pedido

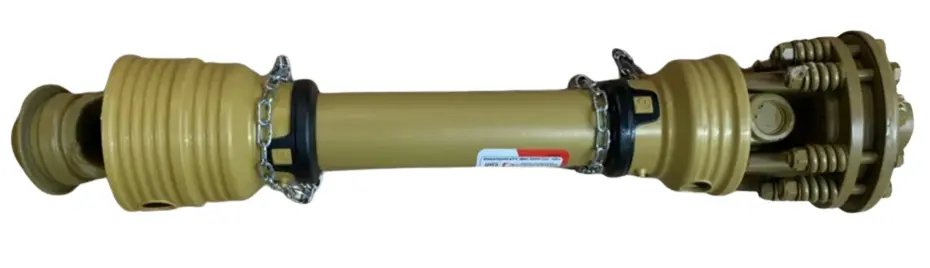

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Conjunto completo de CV duplo 55N com embreagem deslizante — CV de 80 graus no lado do trator, CV de 50 graus no lado do disco.

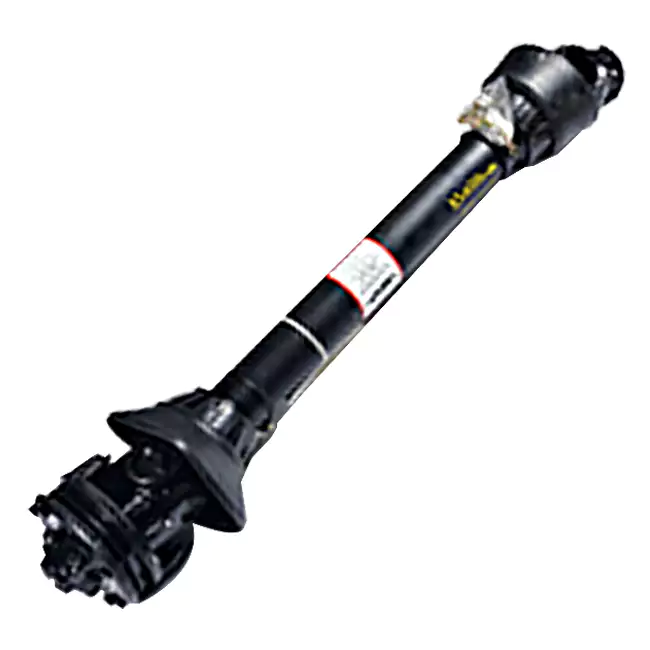

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Detalhe da embreagem e do garfo – embreagem de fricção de placa dupla e extremidade de 6 estrias de 1-3/8 pol.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Referência do ângulo da junta homocinética — lado do trator de 80 graus e lado do disco de 50 graus.

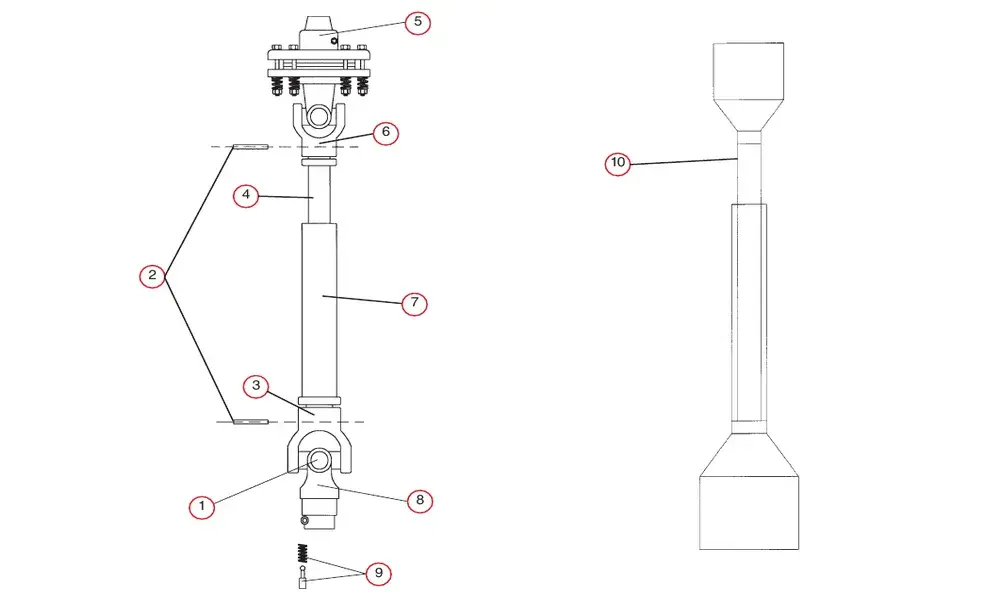

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Vista explodida das peças – kit cruzado, garfos de tubo, conjunto de embreagem deslizante e escudo de segurança.
  • Hesston1340/1345
  • Caso IHselecione 8312
  • Massey FergusonPTD 12
  • Nova ideia 5512
  • 55Ncurrículo duplo
  • 2.800 N·mtorque de deslizamento

Transmissão e embreagem

Referência do equipamento original
55N
Ângulo CV do lado do trator
80 graus
Ângulo CV do lado da discbina
50 graus
Eixo de entrada
Normalmente redondo de 1,50"
Extremidades do trator/implemento
1-3/8" 6 ranhuras
Conexão do trator em 14656849
1.375-21
Implementar conexão
Braçadeira RD de 1,5"
Tipo de embreagem deslizante
Fricção de placa dupla
Torque de deslizamento
2.800 N·m
Corte de energia por sobrecarga
Dentro de 0,3 segundos
Auto-reinicialização após escorregamento
Dentro de 30 segundos

Construção e Proteção

Material do eixo
aço de liga 40Cr
Tratamento de superfície
Dacromet antiferrugem
Resistência à névoa salina
Excede 1.000 horas
Arranjo de vedação
Vedação de óleo de esqueleto de três lábios + anel de remoção de chip magnético
Proteção contra poeira
Cobertura contra poeira totalmente fechada
Referência de contaminação
ISO 4406 18/16 após 500 horas em areia, poeira e orvalho
Referência de velocidade da lâmina
1.800–2.200 rpm
Amortecimento
Amortecimento hidráulico + pré-carga da mola
Indicação de desgaste
Anel indicador de desgaste visual
Referência de consumo de combustível
Redução de 12% no material fornecido

Tabela de números de peça – conjunto completo e metades

Conjunto CV duplo 55N e números de peça do semieixo
Número da peça Trator Implementar Descrição
14656849 1.375-21 Braçadeira RD de 1,5" 55N 80x50 CV Duplo
82-14656849 nenhum Braçadeira RD de 1,5" 55N 50 graus CV meio (implemento)
83-14656849 1.375-21 nenhum 55N 80 graus CV meio (trator)

A montagem completa é o número da peça a ser solicitada quando ambas as metades estão sendo substituídas. Se apenas o trator estiver meio ou a metade do implemento está gasta, o número do semieixo é o que corresponde. As duas metades são listadas separadamente porque o ângulo CV difere entre o lado do trator e o lado do disco. Para outras aplicações de cortador de disco, consulte oEixo de tomada de força para discbinescategoria.

Peças do produto — Números de referência para substituição de serviço

Peças de reposição por número de referência e coluna de número de peça
Ref. Não. Nome da peça 147129 147134 147248
1 Kit Cruzado 170015 170020 170020
2 Rolo 170120 170120 170120
3 Garfo de extremidade de tubo fêmea 151050 151070 151070
4 Tubo Interno 151090 151092 151092
5 Conjunto de embreagem deslizante — — —
6 Garfo de extremidade de tubo macho 151045 151065 151065
7 Tubo Externo 151091 151093 151093
8 Garfo final do trator 151035 151055 151055
9 Pino de desconexão rápida 170110 170110 170110
10 Escudo de Segurança 124310 124315 124315
10 Escudo de Segurança Eurocardan 124311 124316 124316

A tabela de peças destina-se à substituição de componentes individuais. Ao solicitar um eixo de substituição completo, use o número da peça da montagem na tabela anterior. Quanto mais amploGama de eixos de tomada de forçalista outros sistemas de transmissão agrícolas categorias.

Comportamento da embreagem — O que a configuração de 2.800 N·m protege

Durante o corte normal

Estado da embreagem
Noivo
Torque transmitido
Até 2.800 N·m
Referência de velocidade da lâmina
1.800–2.200 rpm
Amortecimento
Hidráulica + pré-carga da mola

A embreagem de fricção de placa dupla permanece engatada enquanto o cortador de disco corta normalmente. O amortecimento hidráulico e O arranjo de pré-carga da mola destina-se a manter a velocidade da lâmina estável quando a resistência flutua em declives e molhado chão.

Quando o cortador atinge uma pedra ou raiz

Estado da embreagem
Deslizamentos
Corte de energia
Dentro de 0,3 segundos
Reiniciar
Auto-reinicialização em 30 segundos
Verificação de desgaste
Anel indicador de desgaste visual

A embreagem deslizante é a peça que recebe o choque em vez da caixa de câmbio discbine. A mola de auto-reinicialização o sistema restaura a transmissão depois que a obstrução é eliminada e o anel indicador de desgaste fornece uma referência visual para quando os discos da embreagem precisarem de atenção.

O torque de deslizamento de 2.800 N·m é o valor indicado no material do produto fornecido. Confirme a configuração em relação ao modelo de cortador de disco e a tomada de força do trator antes de fazer o pedido. Para a transmissão do implemento correspondente, consulte oEixo de tomada de força para discos New Hollandpágina como referência cruzada para configurações do lado do disco.

Antes de solicitar um orçamento

  1. Confirme o modelo do cortador e o número da peça existente

    Cortador de disco 1340, Hesston 1340/1345, selecione CaseIH 8312, Massey Ferguson PTD 12 e New Idea 5512 são as referências de compatibilidade no material fornecido. O número de peça do eixo existente é a maneira mais rápida de confirmar a substituição.

  2. Confirme a estria da tomada de força do trator

    O conjunto completo 14656849 está listado com uma conexão de trator 1.375-21. Se o trator utilizar uma tomada de tomada de força diferente, confirme a metade do trator separadamente usando 83-14656849 ou equivalente.

  3. Confirme a conexão do implemento

    O lado do implemento é listado como um grampo RD de 1,5" na montagem completa e na metade do implemento 82-14656849. Se a entrada do discbine usar um grampo ou garfo diferente, confirme a metade do implemento antes de fazer o pedido.

  4. Confirme o torque de deslizamento e a condição da embreagem

    A embreagem é ajustada para 2.800 N·m no material fornecido. Se a embreagem existente tiver sido ajustada ou o cortador operar com uma caixa de câmbio diferente, confirme o ajuste do deslizamento no manual do cortador antes de cotar a substituição.

Quantidade mínima, personalização e prazo de entrega são cotados por pedido porque dependem se o pedido é para um pedido completo conjunto ou meio eixo e se os tamanhos das conexões correspondem aos números de peça padrão. Nada nesta página compromete-se com um MOQ fixo ou prazo de entrega que não seria válido para uma configuração diferente. Para uma transmissão relacionada categoria, veja oEixo de tomada de força para misturadores de alimentaçãofaixa.

Envie o modelo do cortador e o número da peça existente

Enviar o modelo da segadeira de discos, a referência do eixo existente e a estria da tomada de força do trator. Vamos confirmar se o conjunto completo 14656849, o meio implemento 82-14656849 ou o meio trator 83-14656849 é o correto combine e emita uma cotação com MOQ e prazo de entrega para essa configuração.
