Engrenagens helicoidais cruzadas

Raydafon é um fabricante e fornecedor OEM com sede na China de engrenagens helicoidais cruzadas para instrumentos de precisão, equipamentos médicos, unidades auxiliares automotivas, dispositivos domésticos inteligentes e máquinas industriais. A linha padrão cobre módulo de 0,8-4 mm, ângulo do eixo ajustável de 25°-90°, superfície do dente retificada, eficiência de transmissão superior a 90%. As opções de materiais incluem aço-liga de alta resistência, aço inoxidável, bronze-alumínio, náilon e plásticos de engenharia resistentes ao desgaste. O design de dente helicoidal cruzado transmite potência entre eixos não paralelos e sem interseção, economiza espaço de layout e reduz o ruído de funcionamento. Módulo personalizado, número do dente, ângulo do eixo, furo, rasgo de chaveta, material e tratamento de superfície são suportados. Pedidos de amostra, pedidos em grandes quantidades e embalagens de marca própria estão disponíveis. Envie detalhes do desenho ou amostra, material necessário, quantidade e porto de destino para uma cotação rápida.
Fabricante de engrenagens helicoidais cruzadas OEM na China

Fabricante de engrenagens helicoidais cruzadas para transmissão de eixo não paralelo em instrumentos de precisão e acionamentos industriais

Raydafon é um fabricante e fornecedor OEM com sede na China de engrenagens helicoidais cruzadas, também chamadas de engrenagens helicoidais. Engrenagens helicoidais cruzadas transmitem potência entre eixos não paralelos e sem intersecção, o que as torna adequadas para equipamentos de automação compactos, ventiladores de refrigeração de laptops, sistemas de ajuste de cadeiras odontológicas, acionamentos auxiliares de motores automotivos e dispositivos de transmissão de cortinas inteligentes. A linha padrão cobre módulo de 0,8-4 mm, ângulo de eixo ajustável de 25°-90°, superfície retificada do dente e eficiência de transmissão acima de 90%. As opções de materiais incluem aço-liga de alta resistência, aço inoxidável, bronze-alumínio, náilon e plásticos de engenharia resistentes ao desgaste. Módulo personalizado, número do dente, ângulo do eixo, furo, rasgo de chaveta, material e tratamento de superfície são suportados. Envie seu desenho ou amostra, material necessário, quantidade e porto de destino para solicitar um orçamento.

0,8-4mmGama de módulos
25°-90°Ângulo do eixo
>90%Eficiência de transmissão
5 materiaisAço · inoxidável · bronze · náilon · plástico

Por que engrenagens helicoidais cruzadas são usadas onde engrenagens comuns não cabem

Engrenagens de dentes retos padrão, engrenagens helicoidais e engrenagens cônicas transmitem potência entre eixos paralelos ou que se cruzam. Quando um layout de máquina coloca dois eixos em um ângulo não paralelo e sem interseção, as engrenagens comuns não podem engrenar corretamente. Engrenagens helicoidais cruzadas resolvem isso usando um formato de dente helicoidal que permite que os dois eixos transmitam potência em um ângulo, normalmente entre 25° e 90°.

Isso torna as engrenagens helicoidais cruzadas adequadas para projetos compactos. Em um ventilador de laptop, o espaço entre o eixo do motor e o eixo das pás do ventilador é muito pequeno. Em um sistema de ajuste de cadeira odontológica, o encosto e os eixos de transmissão do assento estão em ângulos diferentes. Em um acionamento auxiliar de motor automotivo, os eixos de entrada da bomba d'água e do gerador são deslocados do acionamento principal. Engrenagens helicoidais cruzadas lidam com esses layouts sem adicionar grandes caixas de engrenagens ou conjuntos de engrenagens cônicas.

A Raydafon produz engrenagens helicoidais cruzadas em uma variedade de materiais para que os compradores possam combinar a engrenagem com os requisitos de carga, velocidade, corrosão e ruído. Para tipos de equipamentos relacionados, revise o documento completoEngrenagem de precisãocategoria, oEngrenagem helicoidalpágina e oEngrenagem Cônicapágina.

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Engrenagens helicoidais cruzadas para transmissão de eixo não paralelo

Faixa de especificações padrão e opções de materiais

A tabela abaixo lista a faixa de especificações padrão para engrenagens helicoidais cruzadas Raydafon. Se o seu equipamento exigir um módulo, número de dente, ângulo de eixo, furo ou rasgo de chaveta diferente, envie o desenho OEM ou uma amostra física para produção personalizada.

Parâmetro Faixa padrão Opção personalizada
Módulo 0,8-4mm Módulo personalizado disponível
Ângulo do eixo 25°-90° Ângulo personalizado disponível
Superfície do dente Chão Moagem, lapidação, fosfatação
Eficiência de transmissão Mais de 90% Depende do material, ângulo e lubrificação
Furo e rasgo de chaveta Furo padrão com rasgo de chaveta Furo personalizado, rasgo de chaveta, parafuso de fixação, formato D
Tratamento de superfície Óleo antiferrugem Óxido preto, zincagem, tratamento térmico
Material Liga de aço de alta resistência Aço inoxidável, bronze de alumínio, nylon, plásticos de engenharia

Precisa de uma comparação de materiais ou de uma recomendação para sua aplicação? Envie os detalhes de carga, velocidade, ambiente e espaço de instalação. A Raydafon irá sugerir o material e as especificações que melhor se adaptam às suas condições de trabalho.

Tipos de materiais disponíveis

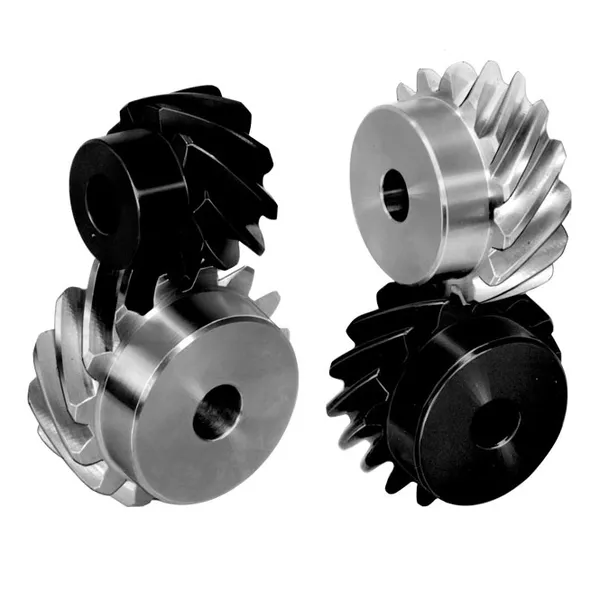

Steel crossed helical gears
Engrenagens helicoidais cruzadas de aço

Liga de aço de alta resistência para aplicações de cargas pesadas e alto torque em acionamentos industriais e sistemas auxiliares automotivos.

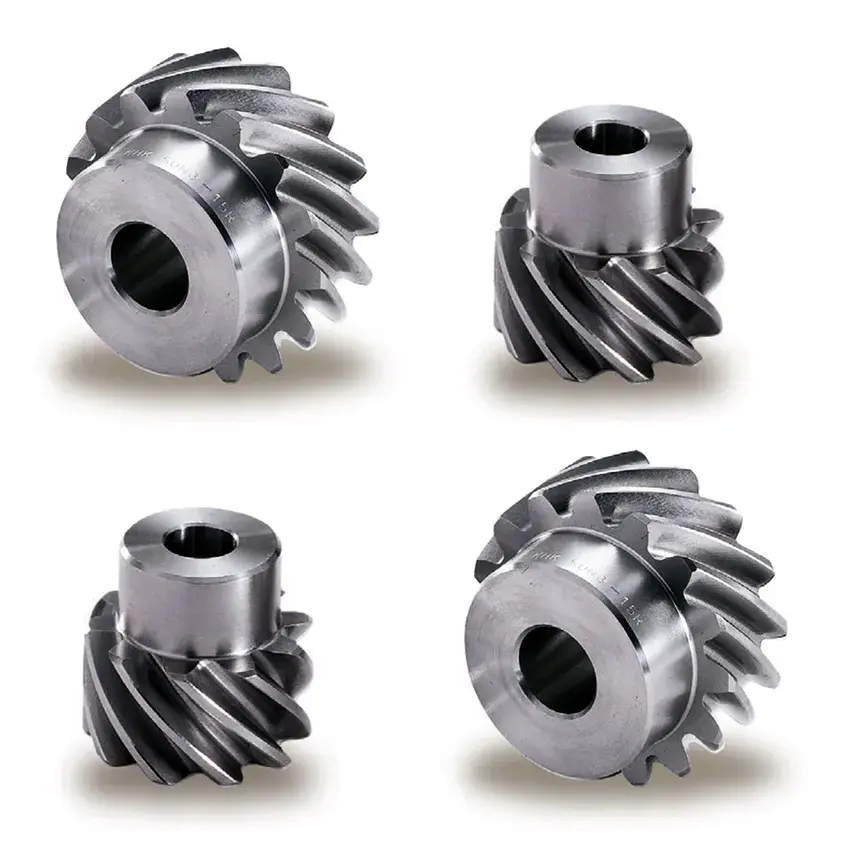

Stainless steel crossed helical gears
Engrenagens helicoidais cruzadas de aço inoxidável

Resistente à corrosão para equipamentos médicos, máquinas alimentícias, ambientes úmidos e instalações externas.

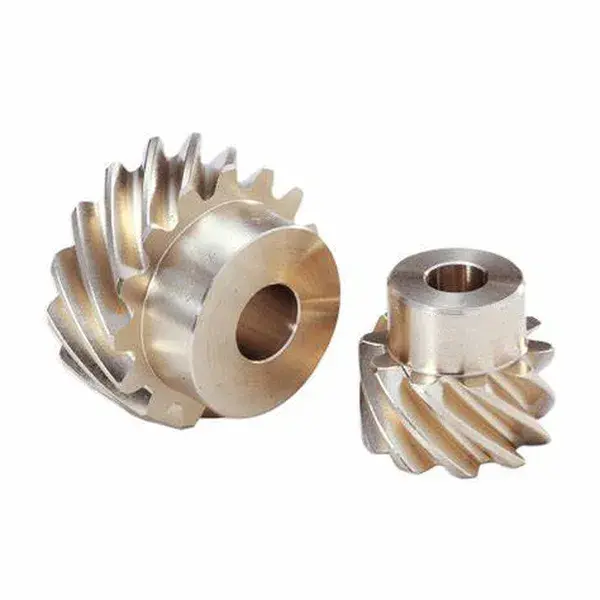

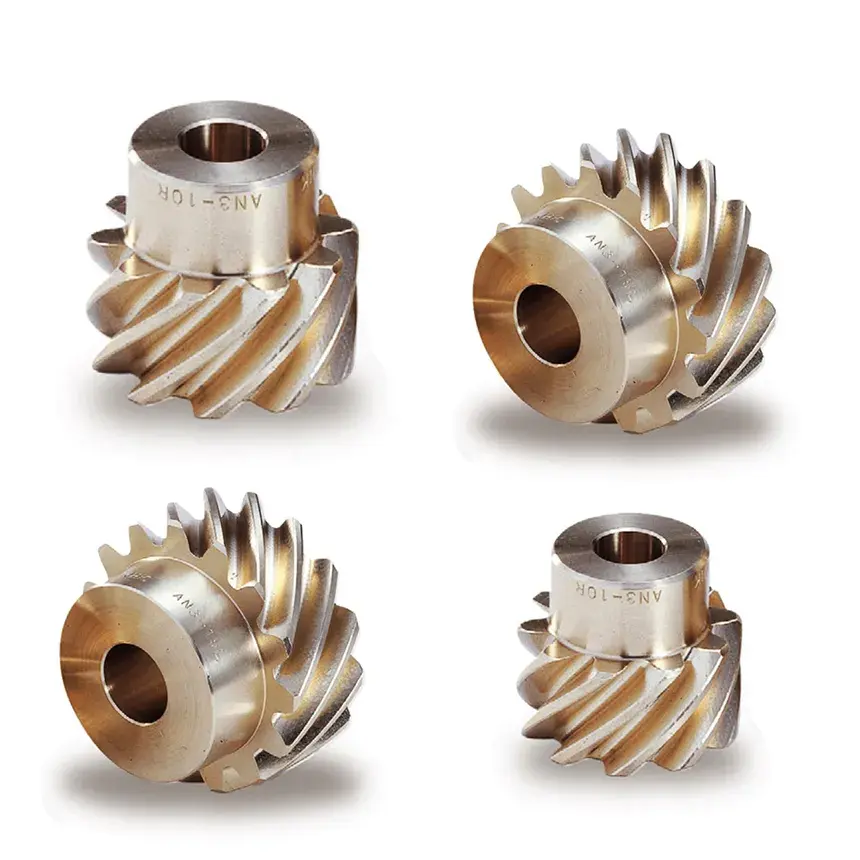

Aluminum bronze crossed helical gears
Engrenagens helicoidais cruzadas de bronze de alumínio

Boa resistência ao desgaste e capacidade de carga, adequada para máquinas pesadas, equipamentos de mineração e transmissão de alto torque.

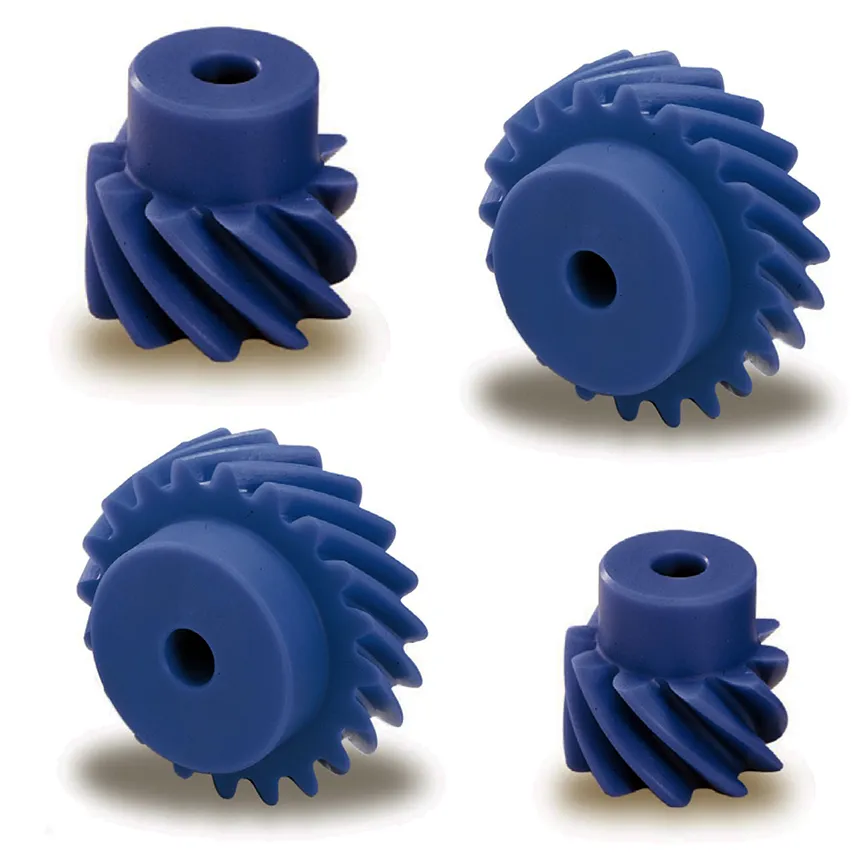

Nylon crossed helical gears
Engrenagens helicoidais cruzadas de nylon

Funcionamento leve e silencioso para dispositivos domésticos inteligentes, equipamentos de escritório e instrumentos de precisão de baixa carga.

Aplicações em instrumentos de precisão, equipamentos médicos e drives industriais

Eletrônica Transmissão do ventilador de resfriamento do laptop

A precisão de nível mícron se ajusta ao espaço compacto entre o eixo do motor e o eixo das pás do ventilador, mantém o ventilador silencioso e oferece suporte a um design fino e leve.

Médico Ajuste multiângulo de cadeira odontológica

Transmite energia aos componentes do encosto e do assento em diferentes ângulos. As opções de materiais de nível médico suportam uma operação segura e confiável.

Automotivo Acionamento auxiliar do motor

Lida com grandes cargas de torque e impacto de bombas de água e geradores. O tratamento térmico melhora a resistência ao desgaste e a resistência sob altas temperaturas e vibrações.

Casa inteligente Transmissão de cortina inteligente

Transmite em ângulo não paralelo com baixo ruído, economiza espaço de instalação e agrega conforto aos sistemas de automação residencial.

Para componentes de transmissão relacionados, revise oEngrenagem de parafusocategoria, oEngrenagem sem-fim e eixo sem-fimpágina, e oEngrenagem de dentes retosfaixa.

Evidência de Qualidade, Inspeção e Apoio à Exportação

Registros de materiais e tratamento térmico

Registros de classificação de material e tratamento térmico podem ser fornecidos com remessas a granel para análise de qualidade do comprador.

Perfil do dente e inspeção dimensional

Módulo, número do dente, ângulo do eixo, furo, rasgo de chaveta e superfície do dente são inspecionados de acordo com o desenho solicitado ou amostra do cliente.

Verificação de malha e ruído

Amostras e lotes a granel são verificados quanto a malhas suaves, baixo ruído e transmissão estável antes da embalagem.

Embalagem de exportação

As engrenagens são embaladas com óleo antiferrugem e embalagem protetora. Pedidos em grandes quantidades podem ser paletizados e amarrados para frete marítimo, aéreo ou entrega expressa.

Processo de pedido OEM personalizado

Passo 01 Enviar detalhes do aplicativo

Fornece módulo, número do dente, ângulo do eixo, furo, rasgo de chaveta, material, tratamento de superfície, quantidade e porta de destino.

Etapa 02 Revisão de desenho ou amostra

Raydafon analisa o desenho OEM ou a amostra física e confirma as especificações e a seleção do material.

Etapa 03 Amostra e aprovação

Para projetos personalizados, a Raydafon produz uma amostra para confirmação do comprador antes da produção em massa.

Etapa 04 Produção e cotação

Após a aprovação, a Raydafon fornece uma cotação FOB Ningbo, cronograma de produção e detalhes de embalagem.

Perguntas frequentes

O que são engrenagens helicoidais cruzadas?

Engrenagens helicoidais cruzadas, também chamadas de engrenagens helicoidais, são engrenagens helicoidais que engrenam com eixos não paralelos e sem interseção. Eles transmitem potência entre eixos em um ângulo, normalmente de 25° a 90°, e são usados ​​onde o espaço de layout é limitado e é necessária uma transmissão suave e silenciosa.

Qual módulo e faixa de ângulo do eixo a Raydafon produz?

A Raydafon produz engrenagens helicoidais cruzadas com módulo 0,8-4 mm e ângulo de eixo ajustável de 25° a 90°. A superfície retificada dos dentes e a eficiência de transmissão acima de 90% são padrão na linha de produção. O módulo personalizado, o número do dente e o ângulo do eixo são compatíveis com os desenhos do cliente.

Quais materiais estão disponíveis?

As opções de materiais incluem aço-liga de alta resistência, aço inoxidável, bronze-alumínio, náilon e plásticos de engenharia resistentes ao desgaste. A seleção do material depende dos requisitos de carga, velocidade, resistência à corrosão e ruído.

Quais são as principais aplicações?

Engrenagens helicoidais cruzadas são usadas em equipamentos de automação compactos, ventiladores de resfriamento de laptops, sistemas de ajuste de cadeiras odontológicas, acionamentos auxiliares de motores automotivos, como bombas de água e geradores, e dispositivos de transmissão de cortinas inteligentes. Qualquer aplicação que exija transmissão de eixo não paralelo em espaço limitado pode usar engrenagens helicoidais cruzadas.

A Raydafon pode produzir engrenagens helicoidais cruzadas OEM personalizadas?

Sim. Raydafon oferece suporte à produção OEM a partir de desenhos de clientes ou amostras físicas. Módulo personalizado, número do dente, ângulo do eixo, furo, rasgo de chaveta, material, tratamento de superfície e embalagem de marca própria estão disponíveis.

Quais informações são necessárias para uma cotação?

Envie detalhes de desenho ou amostra, módulo, número do dente, ângulo do eixo, furo, rasgo de chaveta, material, tratamento de superfície, quantidade do pedido e porta de destino. Raydafon responderá com uma cotação FOB Ningbo e prazo de entrega.

Vocês oferecem amostras antes de pedidos em grandes quantidades?

Sim. Raydafon pode produzir amostras para confirmação do comprador antes da produção em massa. O prazo de entrega da amostra depende da complexidade do desenho e da seleção do material.

Pronto para adquirir engrenagens helicoidais cruzadas personalizadas?

Envie seus detalhes de desenho ou amostra, módulo, número do dente, ângulo do eixo, furo, rasgo de chaveta, material, tratamento de superfície, quantidade do pedido e porta de destino. Raydafon confirmará a especificação, produzirá uma amostra se necessário e, em seguida, fornecerá uma cotação FOB Ningbo com prazo de entrega e detalhes de embalagem.
