Que etapas devem ser seguidas ao projetar um cilindro hidráulico?

Em primeiro lugar, o design da espessura da parede doCilindro hidráulicoDepende da resistência à tração do material, dos requisitos de pressão de trabalho, do curso do pistão etc. Geralmente, cilindros hidráulicos no norte usam grau 35, com fluxo grande, baixa pressão, paredes finas e pistões grandes. No sul, são utilizados cilindros de alta pressão de paredes grossas e paredes grossas e desenhos estruturais de estilo americano. O gás preso dentro do cilindro hidráulico causa rastejamento lento. Isso pode ser conseguido operando repetidamente o cilindro hidráulico para expulsar o gás. Nos casos necessários, os dispositivos de escape podem ser definidos nos pipelines ou nas duas câmaras do cilindro hidráulico durante a operação do sistema hidráulico para expulsar o gás.

Seleção de suportes de guia de cilindros hidráulicos

Para o rastejamento de baixa velocidade causado pelo atrito desigual dos elementos guia internos noCilindro hidráulico, recomenda -se priorizar o uso de metais conforme o guia suporta. Se forem utilizados anéis de suporte não-metal, é aconselhável selecionar anéis de suporte não metal com boa estabilidade dimensional no óleo, especialmente com um pequeno coeficiente de expansão térmica. Além disso, a espessura do anel de suporte deve ser estritamente controlada em termos de tolerância dimensional e uniformidade da espessura.

Seleção de anéis de vedação

Para o problema de rastreamento de baixa velocidade do cilindro hidráulico causado pelo material do elemento de vedação, recomenda-se priorizar o uso de um anel de vedação combinado com politetrafluoretileno como material de vedação; Se uma vedação labial for selecionada, é recomendável usar borracha nitrila ou materiais similares para o elemento de vedação, pois esses materiais têm melhor acompanhamento.

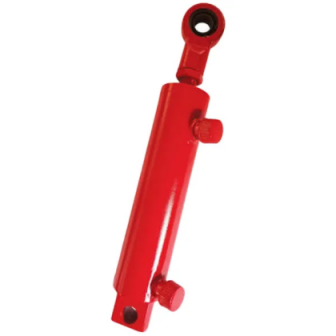

Seleção de tipos de cilindros hidráulicos e formas estruturais

Escolha o tipo e a forma estrutural doCilindro hidráulicocom base nos requisitos de ação da máquina principal; Determine o padrão de variação da carga no cilindro hidráulico em cada estágio do seu acidente vascular cerebral e o valor de potência necessário com base nas forças de carga externa que ele possui, como gravidade, força de atrito de movimento do mecanismo externo, força de inércia e carga de trabalho.

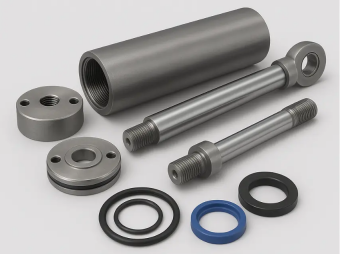

Seleção da estrutura interna do cilindro hidráulico

Com base na carga de trabalho doCilindro hidráulicoe a pressão de trabalho selecionada do óleo, determine os diâmetros do pistão e da haste do pistão; Com base na velocidade de movimento do cilindro hidráulico, o diâmetro do pistão e da haste do pistão, determine a taxa de fluxo da bomba hidráulica; Selecione o material do cano do cilindro, calcule o diâmetro externo; Selecione a forma estrutural da tampa do cilindro, calcule a resistência da conexão entre a tampa do cilindro e o barril do cilindro. Finalmente, de acordo com os requisitos do golpe de trabalho, determine o comprimento de trabalho do cilindro hidráulico e o diâmetro da haste do pistão. De um modo geral, o comprimento de trabalho é maior que o diâmetro da haste do pistão. Devido à natureza esbelta da haste do pistão, a verificação longitudinal da resistência à flexão e o cálculo da estabilidade do cilindro hidráulico devem ser realizados. Se necessário, projete o buffer, os dispositivos de escape e poeira à prova de poeira.
