Cilindro Telescópico Reach Stacker
  • Cilindro Telescópico Reach StackerCilindro Telescópico Reach Stacker
  • Cilindro Telescópico Reach StackerCilindro Telescópico Reach Stacker

Cilindro Telescópico Reach Stacker

A Raydafon fabrica cilindros hidráulicos telescópicos multiestágio para lanças de empilhadeiras, com diâmetro de furo padrão de 200 mm a 220 mm, diâmetro de haste de 150 mm a 180 mm, curso máximo de até 8.000 mm e pressão máxima de trabalho de 30 MPa. O design do estágio aninhado produz um curso telescópico longo a partir de um comprimento compacto e fechado, e o estágio maior fornece a maior força no início da elevação — combinando a saída do cilindro com a curva de carga da lança. Fornecido como equipamento OEM ou como uma unidade de reposição feita de acordo com o desenho original, incluindo contagem de estágios, arranjo de montagem e posições de porta. Produzido na própria fábrica da Raydafon em Ningbo, China, com kits de vedação e componentes sobressalentes disponíveis separadamente. Envie o modelo da máquina, diâmetro do furo e da haste, curso necessário, pressão de trabalho e tipo de montagem para orçamento em até 24 horas.

Cilindro telescópico do Reach Stacker — Diâmetro 200–220 mm, Curso até 8.000 mm

Um cilindro hidráulico telescópico de vários estágios para a lança de empilhadeiras de contêineres. Cinco ou mais estágios de extensão convertem um curto comprimento fechado em um longo curso de trabalho, de modo que o espalhador possa ser posicionado com precisão em altura e alcance sem um cilindro de estágio único mais longo e mais pesado. Fabricado pela Raydafon em Ningbo, China, e fornecido como equipamento OEM ou como unidade de reposição conforme desenho.

  • 200–220 mmDiâmetro do furo
  • 150–180 mmDiâmetro da haste
  • ≤ 8.000 mmCurso máximo
  • 30 MPaPressão máxima de trabalho
  • TelescópicoAcionamento da lança multiestágio

Fabricante de cilindro telescópico Reach Stacker - Diâmetro 200–220 mm, Curso até 8.000 mm

Este cilindro é o acionamento linear da lança de um empilhador de alcance: a pressão hidráulica entra primeiro no estágio maior e cada estágio sucessivo se estende em sequência para fornecer um curso longo e controlado a partir de um comprimento compacto e fechado. Essa ação telescópica é o que permite que a lança seja elevada, estendida e mantida enquanto o espalhador é posicionado sobre um contêiner – a operação que decide quantos contêineres um terminal movimenta por turno.

A Raydafon produz este cilindro em sua própria fábrica em Ningbo, China, tanto para fornecimento OEM quanto para reposição. Os diâmetros de furo padrão são de 200 mm a 220 mm com diâmetros de haste de 150 mm a 180 mm, curso máximo de até 8.000 mm e pressão máxima de trabalho de 30 MPa. Se sua máquina utiliza uma combinação de estágio ou arranjo de montagem diferente, envie o desenho original ou o modelo da máquina e nós combinaremos. Cilindros hidráulicos relacionados da mesma fábrica incluem o mais largocilindros hidráulicos telescópicosalcance e ocilindros hidráulicos de guindaste móvelfamília.

Especificações Técnicas

  • Nome do produtoCilindro telescópico do Reach Stacker
  • FunçãoMovimento telescópico linear da lança
  • Diâmetro do furo200mm – 220mm
  • Diâmetro da haste150mm – 180mm
  • Curso máximo≤ 8.000 mm (comprimento da extensão telescópica)
  • Pressão máximaPressão de trabalho de 30 MPa
  • AplicativoEmpilhador de alcance
  • MontagemPara desenho de máquina – arranjo de pino, flange ou manilha
  • PersonalizaçãoContagem de estágios, curso, furo, haste, montagem e posição da porta

Folha de especificações do cilindro telescópico do Reach Stacker padrão.

Item Especificação
Nome do produto Cilindro Telescópico Reach Stacker
Características Realiza o movimento telescópico linear da lança
Diâmetro do furo 200mm – 220mm
Diâmetro da haste 150mm – 180mm; curso máximo ≤ 8.000 mm
Pressão Máximo 30 MPa
Aplicativos Empilhador de alcance

Observe o curso e a pressão:o valor de 8.000 mm é o curso telescópico do cilindro, não a altura de elevação da máquina — a altura geral de elevação depende da geometria da lança do seu empilhador de alcance específico. O valor de 30 MPa é a pressão máxima de trabalho do cilindro; confirme a pressão nominal do sistema hidráulico da sua máquina para que o cilindro seja selecionado em relação à pressão que realmente verá em serviço.

Como funciona um cilindro telescópico em um Reach Stacker

Um cilindro telescópico difere de um cilindro de estágio único em um aspecto importante: em vez de um pistão e uma haste, ele usa uma série de estágios aninhados que se estendem em ordem. O estágio maior tem a maior área efetiva e, portanto, produz a maior força, de modo que a parte mais pesada da elevação – separando a carga e iniciando a lança para cima – é manuseada pelo estágio com maior vantagem mecânica. À medida que os estágios se estendem, a área efetiva diminui e a força diminui enquanto o percurso aumenta, o que corresponde à forma como o momento de carga de uma lança muda à medida que ela sobe.

Esse arranjo também resolve um problema de embalagem. Um cilindro de estágio único com curso de 8 metros precisaria de um comprimento fechado próximo ao seu curso, que nunca caberia ao longo da lança. Os estágios aninhados proporcionam o mesmo curso a partir de uma fração do comprimento fechado, razão pela qual os empilhadores de alcance, os guindastes móveis e os reboques basculantes usam cilindros telescópicos em vez de longos cilindros de estágio único.

Dois detalhes de design determinam a vida útil nesta aplicação. A primeira é a vedação: cada estágio possui seu próprio conjunto de vedação e guia, e o ajuste estágio a estágio deve manter o alinhamento para que as vedações não sejam carregadas lateralmente. A segunda é a condição da superfície: as superfícies expostas da haste e da platina são contra as quais as vedações correm, portanto, marcas de areia ou platina dobrada levam diretamente ao vazamento. A filtragem correta e a inspeção regular das vedações do limpador são tão importantes quanto o próprio cilindro quando uma máquina opera longos turnos em uma porta.

Detalhes do produto

Fotografias do cilindro telescópico do Reach Stacker que produzimos – disposição do estágio, superfície da haste e interface de montagem.

Reach stacker telescopic cylinder showing nested stages and rod surface
Cilindro telescópico do Reach Stacker – estágios aninhados, superfície da haste e interface de montagem.

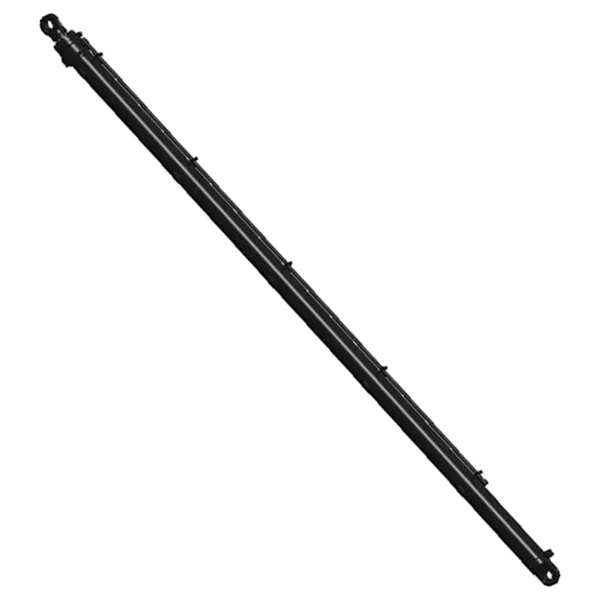

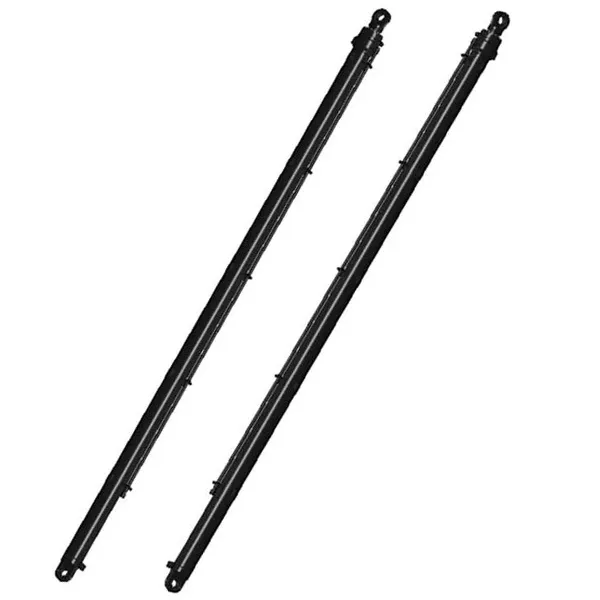

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Cilindro hidráulico telescópico multiestágio para aplicações de lança de empilhadeiras retráteis.
Reach stacker telescopic cylinder before packing and shipment
Cilindro montado inspecionado e preparado para envio.
Reach stacker telescopic cylinder stage detail and seal arrangement
Detalhe do estágio e disposição da vedação do cilindro telescópico.

Benefícios do produto

  • Longo alcance a partir de um curto comprimento fechadoA construção de vários estágios oferece até 8.000 mm de curso, mantendo o cilindro retraído compacto ao longo da lança, para que a máquina possa colocar o espalhador em altura e distância sem carregar um cilindro de estágio único mais longo e mais pesado.
  • Força onde o elevador precisaO estágio maior fornece a força mais alta no início da elevação, quando o momento de carga na lança é maior, e os estágios menores fornecem o deslocamento. Isso combina a saída do cilindro com a curva de carga real da máquina.
  • Construído para trabalhos pesados ​​em contêineresO cilindro é produzido em aço especial de alta qualidade e foi projetado para os ciclos de trabalho contínuos das operações portuárias, com o arranjo de vedação especificado para longos turnos sob carga, em vez de uso intermitente.
  • Fornecimento direto da fábricaO cilindro é fabricado e montado na própria fábrica da Raydafon, portanto não há margem de negociação entre você e a produção, e desenhos, vedações e peças de reposição permanecem disponíveis durante a vida útil da máquina.
  • Feito de acordo com o desenho da sua máquinaO diâmetro interno, a haste, o curso, a contagem de estágios, o arranjo de montagem e as posições das portas podem ser produzidos de acordo com o desenho original, o que é importante para unidades de reposição onde a interface de montagem deve corresponder a uma lança existente.
  • Encurta os ciclos de carga e descargaO posicionamento preciso e repetível do espalhador permite que um contêiner seja içado do cais ou do convés e depositado em menos movimentos, reduzindo o tempo que cada navio passa no cais e o tempo de espera dos veículos rodoviários no terminal.

A vida útil da fadiga, a vida útil da vedação e a força máxima dependem do diâmetro interno, da pressão, do ciclo de trabalho e de quão bem a contaminação é controlada no circuito hidráulico da máquina. Forneça-nos o modelo da máquina, a pressão de trabalho e o curso necessário, e confirmaremos a configuração do cilindro em relação à carga que ele realmente verá.

Aplicativos

A aplicação principal é a lança de um empilhador de contentores, mas o mesmo tipo de cilindro telescópico é utilizado sempre que é necessário produzir um curso longo a partir de um comprimento de montagem curto numa máquina móvel.

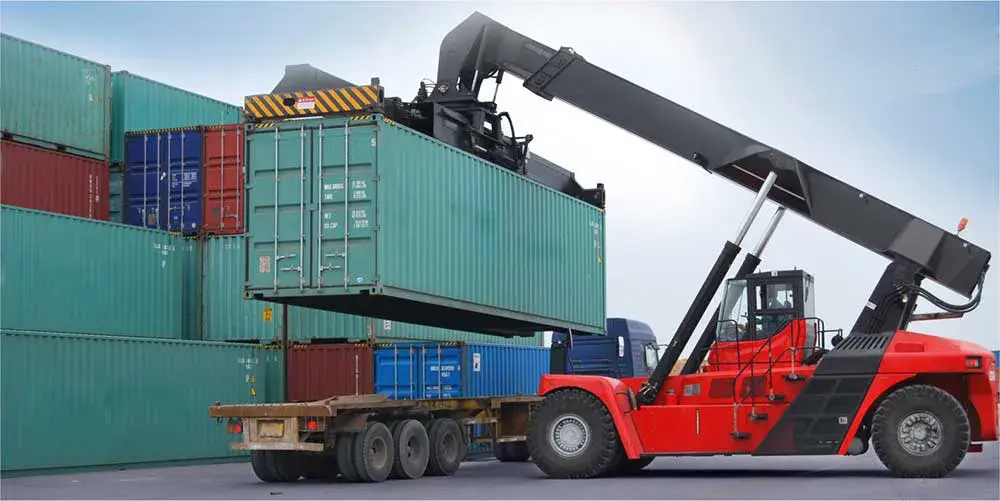

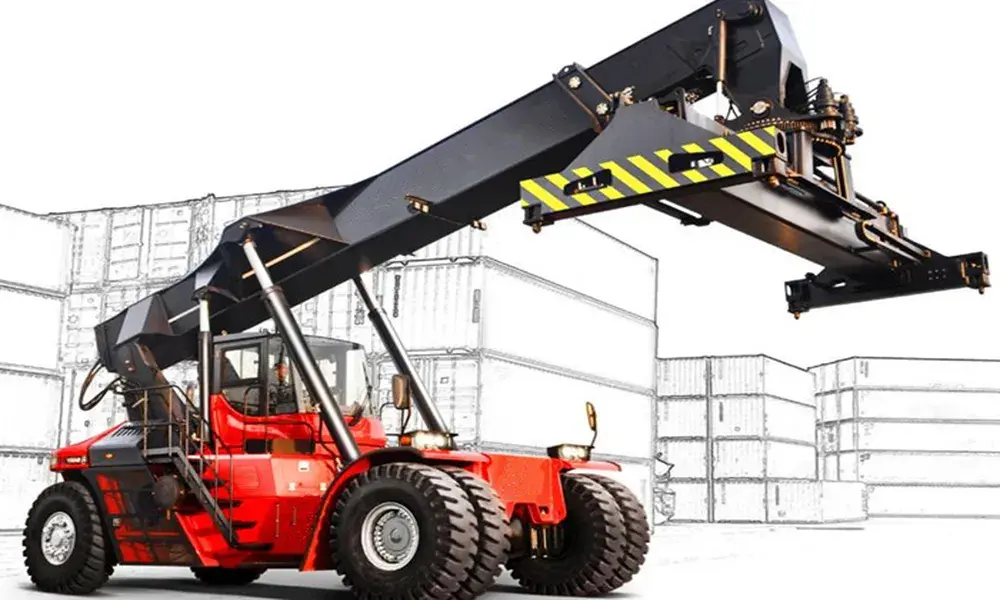

Reach stacker telescopic cylinder installed on a container handling machine boom
Cilindro telescópico do Reach Stacker em serviço em uma máquina de movimentação de contêineres.

Terminal portuário e de contêineres

Elevação e extensão da lança em empilhadeiras que movimentam contêineres entre cais, pátios e veículos rodoviários em operação de turnos contínuos.

Pátios logísticos e armazéns

Máquinas que lidam com empilhamento denso onde o espalhador deve ser posicionado com precisão em altura e distância sem reposicionar o chassi.

Estações de transbordo e carga

Operações de alta rotatividade onde os ciclos de carga e descarga se repetem ao longo do dia e a confiabilidade do cilindro determina diretamente o rendimento.

Guindastes móveis

Extensão de lança telescópica, onde o mesmo princípio de estágio produz um longo alcance a partir de um comprimento fechado transportável.

Equipamento basculante e reboque

Cilindros de elevação de múltiplos estágios para caçambas basculantes e elevação de plataformas, onde o curso é longo em relação ao espaço de montagem disponível.

Substituição e modernização

Substituição direta de um cilindro da lança desgastado ou danificado em um empilhador existente, produzido de acordo com o desenho original ou uma amostra medida.

Perguntas frequentes do comprador

  • Que diâmetro, curso e pressão este cilindro telescópico do empilhador de alcance cobre?Os diâmetros de furo padrão são de 200 mm a 220 mm, diâmetros de haste de 150 mm a 180 mm, curso máximo de até 8.000 mm e pressão máxima de trabalho de 30 MPa. A altura geral de elevação depende da geometria da lança da sua máquina, e não apenas do curso, portanto confirme ambas ao especificar.
  • Este cilindro é uma peça OEM ou uma substituição?É fabricado pela Raydafon em sua própria fábrica e pode ser fornecido como equipamento OEM para fabricantes de máquinas ou como unidade de reposição para máquinas já em serviço. Para substituição, envie o desenho original, o modelo da máquina ou as dimensões medidas do cilindro avariado.
  • Como posso saber se a montagem corresponderá à minha lança?A montagem é feita de acordo com o desenho – arranjo de pino, flange ou manilha, juntamente com as posições das portas. Envie o desenho ou fotografia do cilindro existente com suas principais dimensões e confirmaremos a interface antes de cotar.
  • Quais informações você precisa citar?Modelo da máquina, diâmetro do furo e da haste, curso necessário, pressão de trabalho, contagem de estágios se for um projeto multiestágio, tipo de montagem e quantidade. Quanto mais recebermos com a consulta, mais rápido poderemos confirmar o design e o preço.
  • O que afeta a vida útil de um cilindro telescópico?A limpeza do óleo hidráulico, o estado das vedações do limpador e o alinhamento dos estágios individuais são os principais fatores. A contaminação ou uma superfície marcada da platina danificam as vedações e levam a vazamentos, portanto a filtração e a inspeção regular são tão importantes quanto a própria especificação do cilindro.
  • Qual é o prazo de entrega e podem ser fornecidas vedações sobressalentes?O prazo de entrega depende se o cilindro corresponde a um desenho existente ou precisa de uma nova configuração, e é confirmado com a cotação, normalmente dentro de 24 horas após o recebimento da consulta. Kits de vedação e componentes de reposição podem ser fornecidos separadamente para que a máquina possa retornar ao serviço após uma falha na vedação.

Produtos relacionados e leituras adicionais

Solicite uma cotação de cilindro telescópico Reach Stacker

Envie o modelo da máquina, diâmetro do furo e da haste, curso necessário, pressão de trabalho, tipo de montagem e quantidade — ou o desenho original. Confirmamos a configuração em relação ao seu boom e respondemos com preço e prazo de entrega dentro de 24 horas.

Enviar consulta agora

* O valor de 8.000 mm é o curso do cilindro e não a altura de elevação da máquina. Confirme a pressão nominal de trabalho do seu sistema hidráulico e as dimensões de montagem antes de fazer o pedido.
