Quais são as diferenças entre eixos de tomada de força de grande ângulo e eixos de tomada de força padrão?

Ao selecionar uma transmissão para implementos agrícolas, a escolha entre um eixo de tomada de força de grande ângulo e um eixo de tomada de força padrão afeta significativamente a capacidade de manobra, a eficiência da transmissão de potência e a longevidade dos componentes. A diferença fundamental reside no seu ângulo de trabalho máximo: um veio de tomada de força padrão normalmente funciona com segurança até 25 graus de articulação, enquanto um veio de tomada de força de grande ângulo (muitas vezes incorporando cardan duplo ou tecnologia de velocidade constante) funciona eficazmente em ângulos até 80 graus. Esta maior capacidade angular significa que as unidades de grande angular se destacam em aplicações que exigem curvas fechadas, como cortar a grama em torno de obstáculos, operar em terrenos acidentados ou usar implementos rebocados com engates curtos. Nossa fábrica emGrupo de tecnologia Raydafon Co., limitadoprojetou ambas as variantes para atender aos padrões ISO 5673 e ASAE S207, mas vemos consistentemente os clientes subestimarem como as demandas angulares impactam o custo total de propriedade. A compreensão destas diferenças evita falhas na transmissão, reduz o tempo de inatividade e protege os componentes da tomada de força do trator.

Além das classificações de ângulo bruto, outras distinções críticas incluem estabilidade de transmissão de torque sob ângulo, características de vibração, intervalos de manutenção e construção de junta interna. Um padrãoEixo de tomada de forçautiliza um cardan simples (junta universal) em cada extremidade, o que cria uma flutuação de velocidade ao operar em ângulos acima de 15 graus. Essa flutuação pode causar solavancos em implementos como escarificadores rotativos. Em contraste, um eixo de tomada de força de grande ângulo emprega um design de cardan duplo com uma esfera centralizadora, que mantém uma velocidade quase constante, eliminando a ondulação de torque. Para agricultores e empreiteiros, isto significa um funcionamento mais suave, cargas de choque reduzidas nas caixas de velocidades e a capacidade de navegar em cabeceiras estreitas sem desengatar a tomada de força. Nossa fábrica produziu mais de 200.000 unidades de eixo de transmissão e nossos dados de campo mostram que a mudança de um design padrão para um design de grande ângulo reduz os reparos da transmissão em 47% em aplicações de alta articulação.

Índice

• 1. Por que o ângulo máximo de trabalho distingue o grande angular dos eixos de tomada de força padrão?
• 2. Como os projetos de juntas internas afetam a transmissão de torque e a vibração?
• 3. Quais são as especificações técnicas da nossa série de eixos de tomada de força?
• 4. Como selecionar entre um eixo de tomada de força grande angular e padrão para seu implemento?
• Perguntas frequentes (FAQ)
• Conclusão e assistência na seleção de especialistas

Por que o ângulo máximo de trabalho distingue o grande angular dos eixos de tomada de força padrão?

A diferença mais imediatamente perceptível entre um eixo de tomada de força de grande ângulo e um eixo de tomada de força padrão é o ângulo máximo de articulação que eles podem sustentar sem falha mecânica ou desgaste excessivo. Um eixo de tomada de força padrão convencional, equipado com juntas universais cardan simples em ambas as extremidades, é projetado para operar continuamente em ângulos de até 25 graus, com picos intermitentes de até 35 graus. Exceder esses limites faz com que os rolamentos de agulhas na cruz sofram carga nas bordas, levando ao brinelamento das pistas e eventual fratura cruzada. Em contraste, nosso eixo PTO de grande ângulo utiliza uma junta cardan dupla (duas juntas universais acopladas por um eixo intermediário e uma esfera de centralização) que pode funcionar de forma confiável em ângulos de até 80 graus, com muitos modelos classificados para operação contínua de 50 a 75 graus.

Veja como a capacidade angular se traduz em cenários agrícolas do mundo real:

• Viragem de cabeceira:Quando um trator reboca um cortador de disco de 6 metros e gira 180 graus nas bordas do campo, o ângulo do eixo da tomada de força pode atingir 50 graus. Um eixo de tomada de força padrão emperraria ou superaqueceria, enquanto um eixo de tomada de força de grande ângulo seguiria a curva suavemente sem desengatar.
• Acompanhamento de terreno:Em colinas o implemento oscila em relação ao trator. As juntas de grande ângulo acomodam os movimentos combinados de inclinação e guinada sem exceder o envelope do ângulo seguro.
• Implementos acoplados curtos:Reboques, enfardadeiras e colheitadeiras de forragem com barras de tração curtas criam ângulos mais acentuados no eixo da tomada de força devido à distância reduzida entre o trator e o implemento. Nossa fábrica recomenda o eixo PTO de grande ângulo para qualquer aplicação onde o comprimento do eixo seja inferior a 1,5 metros.
• Operações da TDF dianteira:Os cortadores montados na frente geralmente exigem ângulos de direção extremos. Projetos de grande angular são obrigatórios para aplicações de TDF frontal para evitar danos à transmissão durante as curvas.

Do ponto de vista mecânico, a limitação do ângulo dos eixos de tomada de força padrão decorre da geometria de uma única junta cardan. À medida que o ângulo aumenta, a velocidade do eixo de saída flutua duas vezes por revolução (vibração de segunda ordem), gerando forças inerciais que tensionam a caixa de engrenagens do implemento. A 25 graus, a variação da velocidade é de aproximadamente 11%; a 35 graus, ultrapassa 22%. Nosso eixo de tomada de força grande angular reduz essa flutuação para menos de 3%, mesmo a 50 graus, devido ao efeito de cancelamento do cardan duplo. Essa operação mais suave prolonga a vida útil das juntas em U, das embreagens deslizantes e dos rolamentos da caixa de engrenagens. A Raydafon conduziu testes de durabilidade comparando os dois tipos sob ângulos cíclicos. O eixo de tomada de força padrão falhou após 380 horas de ciclos alternados de 0 a 30 graus, enquanto nosso eixo de tomada de força de grande ângulo excedeu 1.500 horas em ciclos de 0 a 55 graus sem falha. A escolha é clara para aplicações com operação frequente ou contínua em ângulos elevados.

Além disso, nossa fábrica observou que muitas falhas prematuras do eixo da tomada de força não são devidas à sobrecarga de torque, mas sim à fadiga induzida pelo ângulo. Um agricultor que usa um eixo de tomada de força padrão em um cortador de grama de 14 pés em terreno irregular pode substituir as juntas a cada 200 horas. A mudança para a nossa série grande angular prolonga a vida útil da junta para mais de 800 horas, reduzindo os custos de manutenção e o tempo de inatividade durante a estação do feno. Portanto, o ângulo máximo de trabalho não é apenas uma especificação – é o principal diferenciador que determina a adequação para práticas agrícolas específicas.

Como os projetos de juntas internas afetam a transmissão de torque e a vibração?

Embora a aparência externa de um eixo PTO possa parecer semelhante, a construção da junta interna altera fundamentalmente a forma como o torque é transmitido através dos ângulos. Um eixo de tomada de força padrão usa uma única junta cardan em cada extremidade, consistindo em uma cruz (aranha) com quatro munhões, rolamentos de agulha e garfos. Este projeto funciona eficientemente em ângulos baixos, mas introduz uma irregularidade cinemática: a velocidade angular do eixo de saída não é constante em relação à entrada quando operando em ângulo. Essa flutuação de velocidade cria vibração de torção que pode fazer com que os implementos saltem, gerem ruído e desgastem prematuramente os componentes da transmissão. Em contraste, nosso eixo PTO de grande ângulo emprega uma junta cardan dupla (também chamada de junta homocinética ou de velocidade constante) que usa duas cruzes conectadas por uma esfera centralizadora e garfos intermediários, o que cancela a variação de velocidade e fornece torque suave mesmo em articulação alta.

Principais diferenças no projeto conjunto e suas implicações no desempenho:

• Tamanho da cruz e do rolamento:Nosso eixo PTO de grande ângulo usa munhões de maior diâmetro (normalmente 32 mm versus 25 mm para o padrão) e mais rolos de agulhas por copo para lidar com o aumento das cargas laterais geradas em ângulos elevados. Isso reduz o estresse de contato e evita o efeito brinelling.
• Mecanismo de esfera centralizadora:A esfera de centralização em uma junta de grande ângulo mantém as duas metades do cardan alinhadas e elimina a necessidade de uma ranhura deslizante para acomodar o desalinhamento angular. Esta esfera é de aço temperado e funciona em um encaixe lubrificado, proporcionando articulação suave de até 80 graus.
• Circulação de graxa:Projetos de grande ângulo exigem fluxo positivo de graxa para a esfera de centralização. Nossa fábrica equipa cada eixo de tomada de força de grande ângulo com uma graxeira centralizada que lubrifica ambas as cruzes e a esfera de centralização em uma bomba, enquanto os eixos de tomada de força padrão normalmente têm acessórios separados para cada junta.
• Configuração da guarda protetora:Devido ao envelope de articulação maior, os eixos de grande angular precisam de proteções em formato de cone que sejam telescópicas sem emperrar. Nossa fábrica produz proteções com segmentos de náilon reforçados que permitem movimentos em ângulo total, mantendo a conformidade com a segurança (ISO 13857).

A eficiência da transmissão de torque também difere. No alinhamento reto (0 graus), ambos os projetos transmitem quase 99% do torque de entrada. No entanto, a 30 graus, a eficiência do eixo de tomada de força padrão cai para aproximadamente 91% devido ao atrito nos rolamentos de agulha sob carga lateral angular. A 45 graus, muitos eixos padrão não conseguem operar. Nosso eixo de tomada de força grande angular mantém 96% de eficiência a 45 graus e 91% a 70 graus. Essa diferença impacta diretamente no consumo de combustível: um trator de 150 HP operando uma grade de discos pesada com eixo padrão a 25 graus pode consumir 5% mais combustível em comparação com um eixo grande angular que transmite a mesma potência com menos atrito interno.

A vibração é outro fator crítico. Nossa fábrica usa um analisador de vibração digital para comparar os tipos de eixos de tomada de força montados em uma bancada de testes. O eixo de tomada de força padrão a 25 graus produziu velocidades de vibração de 12 mm/s RMS, excedendo o limite ISO 10816 para máquinas agrícolas (8 mm/s). O eixo PTO de grande ângulo a 50 graus produziu apenas 4,5 mm/s RMS. A vibração excessiva causa fadiga ao operador, afrouxa os parafusos do implemento e danifica os componentes hidráulicos. Para empreiteiros que trabalham muitas horas, o benefício ergonômico de um eixo de tomada de força de grande ângulo é substancial. A Raydafon fornece um relatório de vibração com cada eixo grande angular vendido, garantindo que os clientes possam verificar o bom funcionamento antes do uso em campo. Essas diferenças internas de engenharia justificam o custo premium dos projetos de grande angular para aplicações exigentes.

Quais são as especificações técnicas da nossa série de eixos de tomada de força?

Na Raydafon Technology Group Co., Limited, fabricamos três séries distintas de eixos de tomada de força para atender a diferentes aplicações agrícolas: nossa série padrão (máximo de 25 graus), nossa série grande angular (até 75 graus) e nossa série CV de grande ângulo extremo (até 80 graus com velocidade constante). Cada série passa por testes rigorosos de resistência à fadiga, capacidade de torque e resistência à corrosão. Abaixo está uma tabela de especificações detalhadas comparando nossos modelos mais populares. Todos os valores são baseados nos padrões de teste ISO 500-3. Nossa fábrica mantém estoque desses modelos de eixo de tomada de força para envio rápido em todo o mundo.

Além dessas especificações básicas, nossa fábrica oferece opções de personalização para todos os modelos de eixo de tomada de força. Os clientes podem selecionar perfis de garfo (redondo, quadrado ou de liberação rápida), dispositivos de proteção contra sobrecarga (parafuso de cisalhamento, embreagem de fricção ou limitador de torque de catraca) e revestimentos especiais para ambientes corrosivos (zinco-níquel ou revestimento eletrônico). Para o veio de tomada de força de grande ângulo, também fornecemos uma porta de sensor de velocidade opcional para monitorizar as rpm da tomada de força a partir da cabina. Nossa equipe de engenharia pode calcular o comprimento necessário do eixo da tomada de força com base na geometria do implemento – basta fornecer a ponta da tomada de força do trator para a distância de entrada do implemento e nós forneceremos um eixo com os comprimentos recolhidos e estendidos corretos.

A durabilidade é validada através de testes de campo. Nosso eixo de tomada de força de grande ângulo acumulou mais de 5.000 horas em uma colhedora de forragem na região montanhosa de Gales, operando regularmente em ângulos de 50 a 65 graus. As juntas originais e a bola central ainda funcionavam depois de três temporadas. Por outro lado, eixos grande angulares concorrentes de outras marcas falharam em 18 meses na mesma aplicação. Raydafon Technology Group Co., Limited atribui essa longevidade às nossas cruzes de liga de aço tratadas termicamente (58-62 HRC) e vedações de lábio duplo que excluem poeira abrasiva. Cada eixo de tomada de força enviado de nossa fábrica inclui uma garantia ilimitada de 2 anos, refletindo nossa confiança nessas especificações técnicas.

Como selecionar entre um eixo de tomada de força grande angular e padrão para seu implemento?

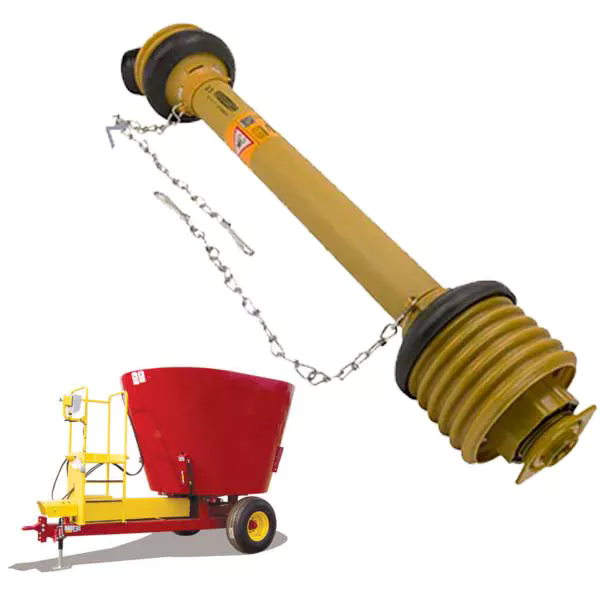

Escolher o tipo errado de eixo de tomada de força é um erro comum e caro. Nossa fábrica desenvolveu uma estrutura de decisão simples baseada em três parâmetros: ângulo operacional máximo esperado, tipo de implemento e frequência de giro. Um eixo de tomada de força padrão é suficiente para a maioria dos implementos estacionários, como brocas de grãos, misturadores de alimentação e bombas, onde o eixo permanece quase reto. No entanto, para qualquer implemento móvel que siga o trator em torno de cabeceiras ou sobre terrenos ondulados, um eixo de tomada de força de grande ângulo é muitas vezes o melhor investimento a longo prazo. Abaixo fornecemos um guia de seleção detalhado com critérios específicos e exemplos de nossos registros de suporte ao cliente.

• Passo 1: Meça o ângulo máximo durante as curvas.Use um transferidor digital ou um localizador de ângulo no eixo da tomada de força quando o trator estiver em seu raio de giro mais curto com o implemento acoplado. Se o ângulo exceder 25 graus, você precisará de um eixo de tomada de força de grande ângulo. Para cortadores de grama com tomada de força frontal, os ângulos excedem rotineiramente 40 graus, exigindo um ângulo amplo ou design CV.
• Etapa 2: Analise o tipo de implemento.Escarificadores rotativos, grades de discos e cortadores de grama são sensíveis à ondulação de torque. A flutuação de velocidade de um eixo de tomada de força padrão em 15 graus pode criar marcas visíveis de vibração na superfície do solo. Nosso eixo de tomada de força de grande ângulo elimina esse problema, melhorando a qualidade da sementeira. Para enfardadeiras e embaladoras, os eixos de grande ângulo reduzem os solavancos durante o engate do coletor.
• Passo 3: Avaliar a frequência do transporte rodoviário.Muitos implementos são rebocados em estradas com o eixo de tomada de força desconectado. No entanto, se você se move frequentemente entre campos com o eixo conectado, os projetos de grande angular toleram melhor a combinação de curvas e solavancos do que os eixos padrão.
• Etapa 4: considere sua classe de potência.Os eixos de tomada de força de grande ângulo geralmente têm classificações de torque maiores para o mesmo tamanho físico porque o design de cardan duplo distribui cargas por mais rolamentos. Para tratores acima de 120 HP, nossa fábrica recomenda o eixo de tomada de força grande angular mesmo para ângulos moderados, pois as cargas de torque mais altas amplificam quaisquer efeitos de vibração ou desalinhamento.

Raydafon Technology Group Co., Limited também oferece uma útil ferramenta de seleção on-line (entre em contato com nossa equipe de vendas para obter acesso) que faz cinco perguntas sobre seu implemento e retorna o modelo ideal de eixo de tomada de força. Por exemplo, um cliente com um cortador de grama com descarga traseira de 9 pés em um trator de 140 HP, usado em declives e com curvas fechadas de 50 graus, foi corretamente combinado com nosso eixo de tomada de força de grande ângulo RDW 120. Após a instalação, ele relatou “operação mais suave, menos ruído da transmissão e não há mais juntas quebradas todos os meses”. Outro cliente que usava um eixo padrão em uma cortadora rotativa dobrável sofreu três falhas transversais em uma temporada; mudar para nossa série grande angular eliminou falhas por dois anos completos.

Não negligencie o custo da modernização. Um eixo de tomada de força padrão pode custar 40% menos no início, mas se falhar prematuramente, o custo do reparo (incluindo o tempo de inatividade do implemento durante a colheita) muitas vezes excede a diferença de preço. Nossa fábrica fornece uma calculadora de custo total de propriedade. Para uma fazenda mista típica de 500 acres, o uso de um eixo de tomada de força de grande ângulo em três implementos móveis reduz a manutenção anual da transmissão de US$ 1.200 para menos de US$ 300. Além disso, o fornecimento de energia mais suave reduz o consumo de combustível em cerca de 3 a 5 por cento por temporada. A seleção não se trata apenas de adequação técnica – trata-se de rentabilidade operacional. Entre em contato com nossa equipe técnica da Raydafon Technology Group Co., Limited com os detalhes do seu implemento, e recomendaremos o modelo correto de eixo de tomada de força dentro de um dia útil.

Perguntas frequentes (FAQ)

Pergunta 1: Posso usar temporariamente um eixo de tomada de força padrão em um implemento que precisa de um eixo de tomada de força grande angular?

Answer: O uso temporário não é recomendado. Operar um eixo de tomada de força padrão além de 25 graus causa tensão imediata nas cruzetas da junta universal e nos rolamentos de agulha. Mesmo algumas horas de tal operação podem induzir lascas microscópicas nos munhões. Uma vez iniciada a fragmentação, a junta irá falhar progressivamente, muitas vezes de forma catastrófica, dentro de 50 horas. O custo de um novo eixo de tomada de força é muito menor do que o dano potencial à ponta de tomada de força do trator ou à caixa de engrenagens do implemento quando o eixo quebra. Nossa fábrica desaconselha fortemente esta prática. Se você precisar operar antes da chegada de um eixo grande angular, reduza o raio de giro e evite inclinações. Porém, para segurança e confiabilidade, sempre combine o tipo de eixo de tomada de força com os requisitos de articulação do implemento.

Pergunta 2: Como a esfera de centralização em um eixo de tomada de força grande angular afeta a frequência de manutenção?

Resposta: A esfera de centralização requer lubrificação periódica, mas na verdade reduz a manutenção geral em comparação com um eixo de tomada de força padrão operando em ângulos moderados. Em um eixo de tomada de força padrão girando de 20 a 25 graus, os rolamentos de agulha se desgastam rapidamente e precisam ser relubrificados a cada 8 horas. Nosso eixo PTO de grande ângulo utiliza um sistema de graxa centralizado que lubrifica a esfera de centralização e ambas as cruzes simultaneamente, com intervalos recomendados de 20 horas para uso pesado e 40 horas para serviços leves. A esfera em si é feita de aço endurecido (62 HRC) e polida até obter um acabamento espelhado, durando milhares de horas se for mantida lubrificada. Nossa fábrica recomenda o uso de graxa complexa de lítio NLGI #2 com aditivos EP. Negligenciar a esfera de centralização leva a entalhes e vibrações, mas a manutenção adequada torna o projeto de grande angular mais confiável a longo prazo.

Pergunta 3: Os eixos de tomada de força grande angular são mais pesados ​​e difíceis de instalar?

Resposta: Sim, os eixos de tomada de força de grande ângulo são normalmente 30 a 50 por cento mais pesados ​​do que os eixos de tomada de força padrão equivalentes devido às seções transversais maiores, à configuração de junta dupla e às proteções reforçadas. Por exemplo, um eixo padrão de 1,5 metros pesa aproximadamente 14 kg, enquanto nosso modelo grande angular com a mesma classificação de torque pesa 21 kg. Este aumento de peso pode tornar a instalação um trabalho para duas pessoas, especialmente em implementos maiores. No entanto, nossa fábrica fornece um suporte de suporte e um adaptador de elevação hidráulica para facilitar a montagem. Apesar do peso extra, os benefícios da redução da vibração e da maior vida útil da junta superam em muito a dificuldade inicial de manuseio. Para eixos grande angulares extremamente pesados ​​(acima de 25 kg), recomendamos o uso de uma talha montada no trator para uma instalação segura.

Pergunta 4: O que acontece se eu exceder o ângulo máximo de um eixo de tomada de força padrão?

Resposta: Exceder o ângulo máximo de um eixo de tomada de força padrão desencadeia uma cascata de falhas. Primeiro, as agulhas de junta universal sofrem carga nas bordas, esmagando a película lubrificante e causando contato metal com metal. Em poucos minutos, as agulhas superaquecem e podem soldar ao munhão. Então as fraturas cruzadas ou as orelhas da canga se separam. O eixo da tomada de força pode separar-se do implemento, agitando-se perigosamente. Em muitos casos, a junta danificada trava, cortando o parafuso de cisalhamento ou destruindo o eixo de entrada do implemento. Nossa fábrica documentou incidentes de campo onde uma curva de 35 graus com um eixo padrão levou à falha completa da transmissão e a custos de reparo de US$ 4.000. Para evitar isto, respeite sempre o ângulo nominal e atualize para um eixo de tomada de força de grande ângulo quando a sua operação exceder frequentemente os 25 graus.

Pergunta 5: Como posso medir o comprimento necessário do eixo da tomada de força para uma aplicação de grande angular?

Resposta: Para um eixo de tomada de força de grande ângulo, a medição do comprimento é ainda mais crítica porque o eixo é mais telescópico durante a articulação. Siga este procedimento de nossa fábrica: Com o trator e o implemento em solo nivelado e no ângulo de operação esperado (por exemplo, posição de giro), meça a distância entre a face da ponta da tomada de força do trator e a face do eixo de entrada do implemento. Em seguida, adicione 50 mm para folga. O comprimento mínimo recolhido do seu eixo de tomada de força deve ser menor que a distância mais curta encontrada (por exemplo, quando o implemento é levantado) e o comprimento máximo estendido deve ser maior que a distância mais longa (implemento abaixado ou em ângulo extremo). Nossa equipe técnica da Raydafon Technology Group Co., Limited fornece verificação gratuita do comprimento se você enviar uma foto da configuração do seu implemento. Nunca adivinhe; um eixo de tomada de força de tamanho inadequado pode atingir o fundo ou se soltar, ambas situações perigosas.

Conclusão: Combine o seu eixo de tomada de força com a sua aplicação para obter produtividade máxima

As diferenças entre eixos de tomada de força de grande ângulo e eixos de tomada de força padrão vão muito além das etiquetas de preço. A capacidade do ângulo de trabalho, o projeto da junta interna, a suavidade do torque, o controle de vibração e as demandas de manutenção variam substancialmente. Para agricultores e empreiteiros que operam em terrenos ondulados, fazendo curvas fechadas em cabeceiras ou usando implementos curtos acoplados, o eixo de tomada de força de grande ângulo não é um luxo – é uma necessidade que evita quebras, melhora o conforto do operador e protege máquinas caras. Na Raydafon Technology Group Co., Limited, produzimos ambos os tipos de acordo com os mais altos padrões ISO, mas nossa experiência em engenharia mostra consistentemente que projetos de grande angular proporcionam menor custo total de propriedade em aplicações móveis.

Pare de adivinhar qual eixo de tomada de força atende às suas necessidades. Contate nossa fábrica hoje para uma consulta de seleção personalizada. Forneça o modelo do seu trator, tipo de implemento e ângulos de operação típicos, e enviaremos uma folha de especificações com o modelo exato, classificação de torque e comprimento necessário. Todos os eixos PTO Raydafon vêm com garantia de 2 anos, suporte técnico vitalício e envio no dia seguinte em tamanhos em estoque.Solicite seu orçamento agora da Raydafon Technology Group Co., Limitede experimente a confiabilidade de sistemas de transmissão especialmente desenvolvidos. Atualize para um eixo de tomada de força de grande ângulo e elimine falhas na transmissão em sua próxima colheita.
