Engrenagens cônicas de plástico
  • Engrenagens cônicas de plásticoEngrenagens cônicas de plástico
  • Engrenagens cônicas de plásticoEngrenagens cônicas de plástico

Engrenagens cônicas de plástico

A Raydafon fabrica engrenagens cônicas de plástico em Ningbo, China, moldadas em POM e náilon para acionamentos em ângulo reto. As proporções padrão são 1:1, 2:1, 3:1, 4:1 e 5:1; módulos de passo M0,25 a M1; contagens de dentes de 10 a 60; diâmetros de furo de 3,0 a 10,0 mm; diâmetros externos 8,7 a 60,4 mm; temperatura operacional -40 °C a +80 °C. Os números de peça incluem GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* e GB1M512BS*. O sufixo BS indica uma inserção de latão e um parafuso de fixação. Importante: GB1M512* e GB1M512BS* combinam apenas com a engrenagem cônica de 60 dentes e não são compatíveis com outras engrenagens. A geometria moldada do dente proporciona uma malha compacta e silenciosa; o polímero é autolubrificante e resistente a produtos químicos. Módulo personalizado, contagem de dentes, furo, cubo e classe de material disponíveis para desenho; cotação dentro de 24 horas.

Engrenagens cônicas de plástico - POM e nylon moldados personalizados, M0,25 a M1

Engrenagens de acionamento em ângulo reto para pequenos mecanismos de precisão: uma família de relação completa de 1:1 a 5:1 com 10 a 60 dentes, moldadas em POM ou nylon, com inserto de latão opcional e parafuso de fixação. Silencioso o suficiente para máquinas de café e impressoras, leve o suficiente para dispositivos alimentados por bateria e fornecido para desenho em qualquer lugar do mundo.

  • 1:1 – 5:1Proporções padrão
  • M0,25 – M1Módulo de pitch (mod)
  • 10 – 60Contagens de dentes disponíveis
  • −40 a +80°CTemperatura operacional

Engrenagens cônicas de plástico para acionamentos em ângulo reto — POM e nylon moldados personalizados

Uma engrenagem cônica de plástico gira 90 graus usando dentes de polímero moldados em vez de dentes de metal cortados. Essa única mudança elimina a necessidade de lubrificação, reduz o peso do par e torna a malha visivelmente mais silenciosa – razão pela qual o arranjo aparece em máquinas de café, impressoras, motores de cortina, aspiradores robôs e pequenos veículos com controle remoto. A Raydafon produz esta família como fabricante e fornecedora de sua própria fábrica em Ningbo, China, portanto não há margem comercial entre você e a máquina de moldagem.

A personalização abrange os parâmetros que normalmente decidem se uma engrenagem se ajusta: módulo, número de dentes, diâmetro do furo, dimensões do cubo e da saliência, relação e o próprio polímero. Envie um desenho, uma amostra de engrenagem ou até mesmo uma foto com dimensões e confirmaremos a peça padrão mais próxima ou cotaremos uma nova ferramenta. Os produtos relacionados da mesma oficina incluem o mais amploengrenagem de plásticoalcance, oengrenagem helicoidal de plásticofamília para acionamentos de eixo paralelo e o metalengrenagem cônicalinha onde o torque excede o que o polímero pode suportar.

Especificações de engrenagens cônicas de plástico

  • Referência de dimensão padrãoΦ12 mm (também disponível nos tamanhos listados na tabela abaixo)
  • Módulo de pitch (mod)M0,25, com 0,5 e 1,0 na faixa de peças padrão
  • Tipo de materialPlástico — POM, nylon (PA) ou conforme necessidade do cliente
  • Razões1:1, 2:1, 3:1, 4:1, 5:1
  • Temperatura operacional−40 °C a +80 °C
  • Recursos opcionaisInserção de latão, parafuso de fixação, furo e cubo personalizados
  • PersonalizaçãoMódulo, contagem de dentes, furo, comprimento da saliência, largura do dente, qualidade do material

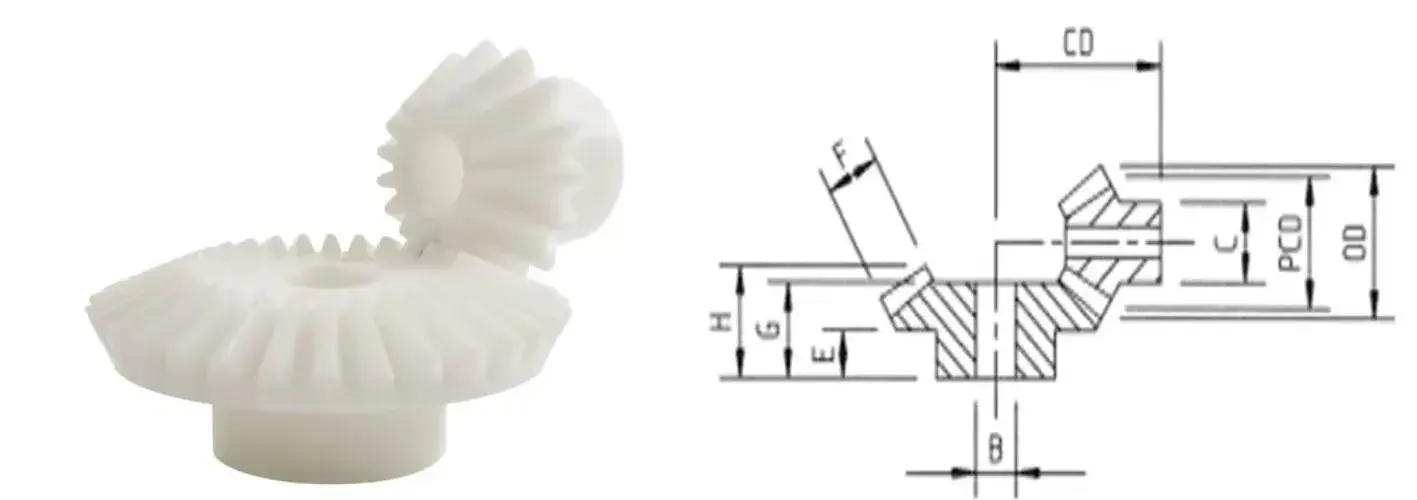

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Geometria de referência para a família de engrenagens cônicas plásticas — as letras de dimensão abaixo correspondem a este desenho.
1:1Velocidade igual, transferência em ângulo reto
2:1Reduza pela metade a velocidade de saída
3:1Redução de terceira velocidade
4:1Redução de um quarto de velocidade
5:1Redução de quinta velocidade

Nota de correspondência importante:os pares combinados de proporção devem ser usados ​​juntos. As engrenagens cônicas de dentes retos na relação 1:1 são intercambiáveis ​​dentro de sua relação, masas peças de proporção 5:1 cujo número de peça termina em * (GB1M512* e GB1M512BS*) combinam apenas com a engrenagem cônica de 60 dentes — sua geometria não é compatível com nenhuma outra engrenagem.Por favor, confirme o número da peça correspondente antes de fazer o pedido.

Dimensões, contagens de dentes e proporções

Todas as dimensões em mm. Use as letras B, CD, C, E, F, G e H junto com o desenho de referência acima para verificar o ajuste em relação ao seu próprio layout.

Role a tabela para o lado para ler todas as colunas. A coluna da direita mostra a inserção de latão e a versão do parafuso de fixação para cada peça.

Parte não. Tom
(modificação)
Nº de
dentes
Todas as dimensões em mm Inserção de latão
e parafuso de fixação
Diâmetro externo. Diâmetro do passo. Diâmetro do furo. B CD Diâmetro do cubo. C Comprimento do ressalto E Largura do dente F Comprimento G Comprimento H
Proporção 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Proporção 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Proporção 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Proporção 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Proporção 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Lendo a tabela:as peças com o sufixo BS possuem uma inserção de latão e um parafuso de fixação para fixação positiva do eixo. As letras B, CD, C, E, F, G e H seguem o desenho de referência na seção de especificações acima. Um traço em uma coluna de comprimento significa que a dimensão não é aplicável àquela peça. Não tem certeza de qual par combina com seu layout? Envie o desenho ou as dimensões do eixo e combinaremos.

Detalhes do produto

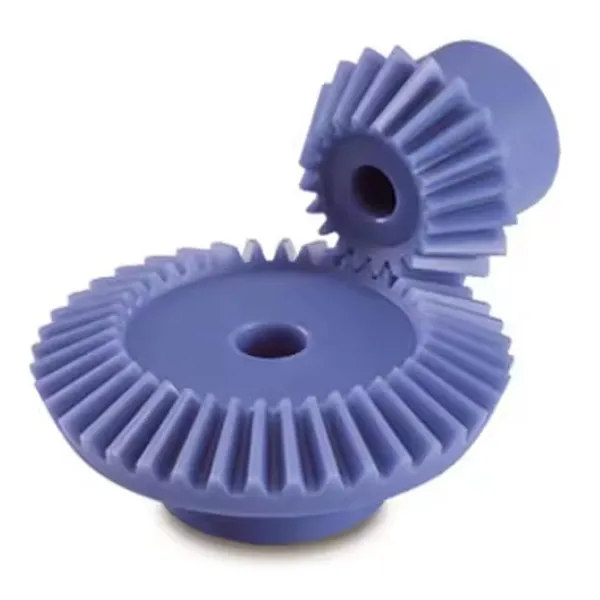

Fotografias de nossas engrenagens cônicas de plástico moldado - formato do dente, cubo e opção de inserção de latão.

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Engrenagens cônicas de plástico moldado – formato do dente e detalhes do cubo em toda a faixa de relação.

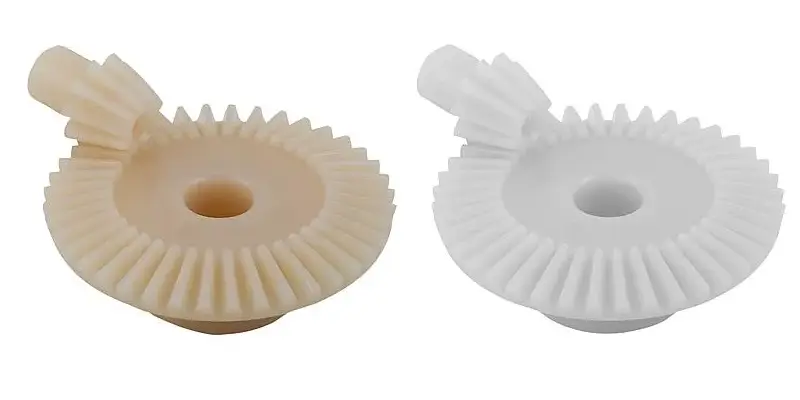

Plastic bevel gear pair in POM moulded for a right-angle drive
Par de engrenagens cônicas POM para acionamento em ângulo reto.

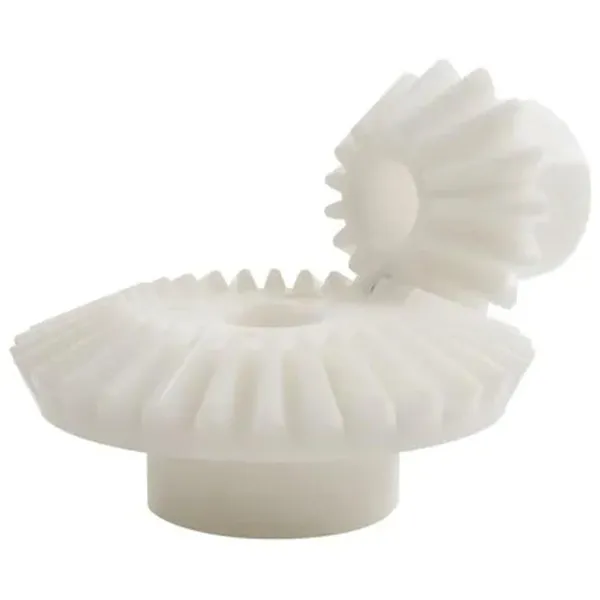

Plastic bevel gear set assembled and checked before packing
Os conjuntos de engrenagens acoplados foram verificados quanto à malha e folga antes da embalagem.

Principais vantagens

  • Polímeros limpos e resistentes ao desgasteO POM e o náilon resistem à umidade e a uma ampla variedade de produtos químicos, de modo que a engrenagem continua funcionando em ambientes úmidos, lavados ou levemente corrosivos, onde uma engrenagem de metal banhado poderia eventualmente sofrer corrosão. Sem pintura, sem revestimento e sem película de óleo para manter.
  • Dentes precisamente moldadosA forma do dente vem da cavidade do molde e não de um cortador, de modo que o engate permanece firme e consistente em todo o lote. O resultado é uma rotação constante e silenciosa — a propriedade mais importante em dispositivos sensíveis a ruído, como máquinas de café e impressoras.
  • Uma fração do peso do metalA baixa massa reduz a carga nos eixos e rolamentos, reduz a inércia que o motor tem de acionar e prolonga a vida útil da bateria em produtos portáteis e alimentados por bateria.
  • Unidade de ângulo reto em um envelope compactoA geometria chanfrada transfere potência em 90 graus sem a necessidade de uma caixa de engrenagens separada, o que mantém os pequenos mecanismos curtos e simples de montar.
  • Personalizado para o seu desenhoMódulo, contagem de dentes, diâmetro do furo, dimensões do cubo e da saliência, proporção e grau do polímero podem ser produzidos de acordo com a necessidade. Se uma peça padrão na tabela couber, diremos isso e economizaremos no custo do ferramental.
  • Preço e controle direto da fábricaA moldagem, inspeção e embalagem acontecem internamente, portanto não há margem intermediária e a qualidade é verificada pela mesma equipe que fez a peça.

Aplicativos

A combinação de peso leve, funcionamento silencioso e resistência à corrosão torna as engrenagens cônicas de plástico adequadas para pequenos acionamentos em ângulo reto em diversas famílias de produtos.

Dispositivos domésticos inteligentes

As máquinas de cortinas inteligentes abrem e fecham silenciosamente sem perturbar o ambiente, enquanto os aspiradores robôs usam o mesmo acionamento em ângulo reto para subir e girar com baixo consumo de energia e longa vida útil.

Equipamento de escritório

As impressoras contam com um formato de dente consistente para uma alimentação de papel suave e baixo ruído operacional, e os trituradores usam a resistência química e a resistência ao desgaste para lidar com cargas contínuas de papel sem falhas prematuras.

Brinquedos e produtos de consumo

Os veículos controlados remotamente se beneficiam do baixo peso, o que melhora a vida útil da bateria, enquanto o polímero tolera quedas e impactos. Estão disponíveis classes de materiais adequadas para produtos infantis.

Máquinas de café e pequenos eletrodomésticos

Os acionamentos em ângulo reto em aparelhos fechados funcionam sem contaminação de graxa nas peças adjacentes, e a malha moldada mantém baixo o ruído operacional em ambientes domésticos.

Instrumentação e pequenos atuadores

Transferências compactas de 90 graus em mecanismos de medição e posicionamento, onde a baixa inércia e peças não magnéticas e não enferrujadas são uma vantagem.

Máquinas personalizadas

Qualquer pequeno acionamento em ângulo reto onde você precisaria de um par chanfrado de metal, um alojamento separado e um ponto de lubrificação. Envie o desenho e a taxa e aconselharemos sobre material e proporção.

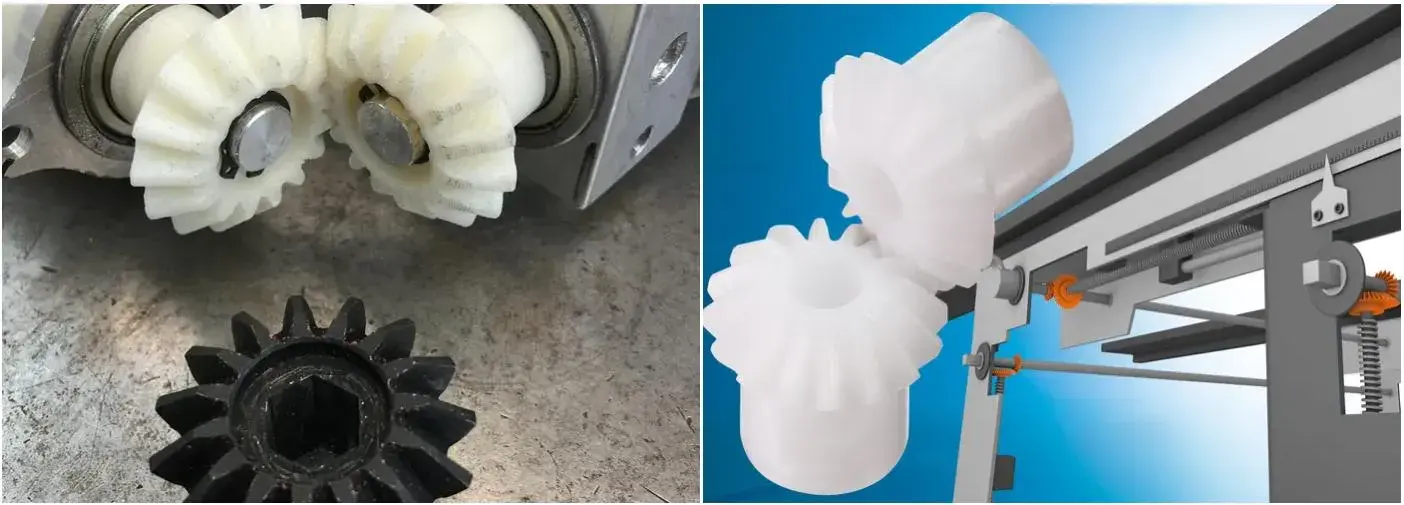

Plastic bevel gears used in smart home, office equipment and toy applications
Engrenagens cônicas de plástico em serviço em aplicações inteligentes para residências, equipamentos de escritório e produtos de consumo.

Perguntas frequentes do comprador

  • Você pode produzir uma engrenagem cônica de plástico de acordo com meu desenho ou a partir de uma amostra?Sim. Envie um desenho cotado ou amostra da engrenagem com módulo, número de dentes, relação, furo e preferência de material. Confirmamos se uma peça padrão existente na tabela acima se ajusta ou cotamos um novo molde, e podemos fornecer primeiro um protótipo usinado se você quiser validar a geometria antes da ferramenta.
  • Qual material devo escolher, POM ou nylon?O POM é a escolha usual para pares de chanfros de precisão porque é rígido, de baixo atrito e dimensionalmente estável sob umidade, o que mantém a distância central e a folga previsíveis. O náilon é mais resistente e melhor para absorver impactos, mas absorve umidade e se move ligeiramente em dimensão. Diga-nos a carga, velocidade e ambiente e nós recomendaremos um.
  • As engrenagens são fornecidas em pares?Um par chanfrado só funciona corretamente com a engrenagem correspondente para a qual foi projetado. As peças marcadas com um asterisco (GB1M512* e GB1M512BS*) correspondem apenas à engrenagem de 60 dentes e não são compatíveis com outras engrenagens. Para todos os outros números de peça, confirme conosco a peça correspondente antes de fazer o pedido e verificaremos o par.
  • O que significa o sufixo BS no número da peça?BS indica uma inserção de latão e um parafuso de fixação, que proporcionam uma fixação mecânica positiva ao eixo em vez de depender de um furo moldado simples. É a escolha usual onde a engrenagem recebe carga de reversão ou onde o encaixe do eixo não deve escorregar.
  • Qual é a temperatura de trabalho e você pode fornecer material para temperaturas mais altas?A faixa padrão é de −40 °C a +80 °C. Para equipamentos que aquecem mais, podem ser cotados materiais como PEEK ou PPS; diga-nos a temperatura operacional contínua e confirmaremos o que a aplicação precisa.
  • Quais são os seus prazos de entrega e termos do pedido?Envie o número da peça ou desenho com a quantidade necessária. Respondemos com preço, requisitos de ferramentas, se houver, e prazo de entrega – normalmente dentro de 24 horas. As peças padrão são enviadas do estoque de produção; novas ferramentas seguem o desenho confirmado.

Produtos relacionados e leituras adicionais

Solicite uma cotação de engrenagem cônica de plástico

Envie o número da peça da tabela acima ou seu próprio desenho – módulo, relação, número de dentes, furo e quantidade. Confirmamos a instalação do equipamento correspondente, aconselhamos sobre o material e respondemos com preço e prazo de entrega dentro de 24 horas.

Enviar consulta agora

* As proporções devem ser ordenadas como pares correspondentes. As dimensões seguem o desenho de referência na seção de especificações; confirme o desenho final em relação à sua montagem antes de fazer o pedido. As versões de inserto e parafuso de fixação em latão são identificadas pelo sufixo BS.

Enviar consulta
