Caixa de engrenagens planetárias de acionamento helicoidal série PGA para misturador de alimentação
  • Caixa de engrenagens planetárias de acionamento helicoidal série PGA para misturador de alimentaçãoCaixa de engrenagens planetárias de acionamento helicoidal série PGA para misturador de alimentação
  • Caixa de engrenagens planetárias de acionamento helicoidal série PGA para misturador de alimentaçãoCaixa de engrenagens planetárias de acionamento helicoidal série PGA para misturador de alimentação

Caixa de engrenagens planetárias de acionamento helicoidal série PGA para misturador de alimentação

As caixas de engrenagens planetárias de acionamento por sem-fim da série PGA são construídas para misturadores de ração TMR e alimentadores de dieta acionados por uma tomada de força de trator de 540 rpm. O torque contínuo vai de 3.810 N·m (PGA-502) a 42.000 N·m (PGA-4203/4204), com relações de 11,1:1 a 662,8:1 e estrias de entrada padrão de 1"3/8 Z6 ou 1"3/4 Z20. As engrenagens e os eixos são de liga de aço de alta resistência, carburados a gás com dureza da superfície do dente HRC58; o invólucro de ferro fundido de peça única usa vedação dupla de acordo com IP65 para poeira, lama e lavagem. Fabricado pela Raydafon em sua própria oficina ISO 9001 em Ningbo, China, para fabricantes de misturadores OEM e como unidade de reposição para fazendas e revendedores. Relações personalizadas, flanges de saída e faces de montagem feitas de acordo com o desenho. Envie seu modelo ou desenho de misturador para seleção e orçamento confirmados em até 24 horas.

Caixa de engrenagens planetárias de acionamento helicoidal série PGA para misturador de alimentação

Um redutor planetário acionado por tomada de força de 540 rpm para misturadores TMR e alimentadores de dieta, fornecendo torque contínuo de 3.810 a 42.000 N·m com relações de 11,1:1 a 662,8:1. Carcaça em ferro fundido, engrenagens em liga de aço carburado, vedação dupla e proteção IP65 para trabalho diário em poeira, lama e lavagens.

  • 3.810–42.000Torque contínuo (N·m)
  • 11.1:1–662.8:1Razões disponíveis
  • 540 rpmVelocidade de entrada nominal
  • IP65Proteção contra poeira e água

Caixa de engrenagens planetárias com acionamento helicoidal série PGA para misturadores de ração e vagões TMR

A série PGA é a unidade de acionamento do sem-fim que fica entre a tomada de força do trator e a rosca misturadora de um misturador de ração. Uma entrada de 540 rpm do trator é reduzida através de um estágio planetário para a rotação baixa e de alto torque que a broca precisa para levantar e dobrar a silagem, o feno e o concentrado sem parar. Como o caminho de carga é compartilhado por diversas engrenagens planetárias, o acionamento permanece compacto o suficiente para ser aparafusado na placa frontal ou lateral do misturador, ao mesmo tempo em que produz torque contínuo de 3.810 N·m no modelo menor até 42.000 N·m no maior.

A Raydafon constrói a série PGA em sua própria oficina em Ningbo, China, sob um sistema de qualidade ISO 9001, e a fornece para fabricantes de misturadores de ração e alimentadores dietéticos como uma unidade OEM, bem como para revendedores como uma caixa de engrenagens de reposição. Se a sua máquina for acionada por tomada de força, emparelhe-a com umEixo de tomada de força para misturadores de alimentação; se o seu mixer usar um estágio chanfrado em vez de planetário, compare ocaixa de engrenagens do misturador de alimentaçãointervalo no mesmo site.

O que é uma caixa de engrenagens planetárias Auger Drive e como ela funciona?

Uma caixa de engrenagens planetárias com acionamento por sem-fim é um redutor coaxial no qual uma engrenagem solar aciona várias engrenagens planetárias que giram dentro de uma coroa enquanto são transportadas por um transportador planetário. O torque é, portanto, transmitido através de múltiplos contatos de dentes ao mesmo tempo, em vez de um único par, razão pela qual uma unidade planetária pode transportar uma carga pesada do misturador em um alojamento curto e redondo e por que resiste ao choque que ocorre quando um sem-fim completo é iniciado em alimentação congelada ou compactada.

Num misturador de ração, a sequência é simples: tomada de força do trator a 540 rpm, redução planetária para aproximadamente 5–50 rpm no eixo do sem-fim e uma multiplicação de torque que permite que um trator comparativamente pequeno gire uma rosca misturadora grande. É também por isso que a série PGA é escolhida por explorações agrícolas que utilizam pequenos tratores — a caixa de velocidades, e não o trator, fornece a força de viragem extra. O mesmo princípio se aplica aos alimentadores de plantas de silagem e biogás, onde a rotação contínua em baixa velocidade é mais importante do que a velocidade de pico.

Especificações Técnicas e Gama de Modelos

Todos os modelos são avaliados a uma velocidade de entrada de 540 rpm. Role a tabela para o lado para ver todas as colunas.

Modelo Torque contínuo (N·m) Torque máximo (N·m) Razão eu Eixo de entrada
Modelos de estágio único e de dois estágios
PGA-502 3.810 7.620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8.500 17.000 16,8–30,6 1"3/4 Z20
PGA-1202 11.600 23.200 11,1–19,4 1"3/4 Z20
PGA-1602/3 15.700 31.400 13,4–47,5 1"3/4 Z20
PGA-1702/3 15.700 31.400 13,4–47,5 1"3/4 Z20
PGA-2102/3 21.000 47.000 12,1–62,1 1"3/4 Z20
PGA-2502 23.780 48.000 13,6–23,6 1"3/4 Z20
PGA-3003/4 30.760 61.520 25,7–84,4 1"3/4 Z20
PGA-4203 42.000 142.000 27,8–91,4 1"3/4 Z20
Modelos de alta proporção para grandes misturadores verticais e alimentadores de biogás
PGA-1603 15.700 31.400 24,4–116,9 1"3/4 Z20
PGA-1703 15.700 31.400 24,4–116,9 1"3/4 Z20
PGA-2103 21.000 47.000 31,8–126,5 1"3/4 Z20
PGA-2503 23.780 48.000 35,7–142,2 1"3/4 Z20
PGA-3004 30.760 61.520 97,4–612,3 1"3/4 Z20
PGA-4204 42.000 142.000 105,4–662,8 1"3/4 Z20
  • O torque máximo é o pico intermitente que a caixa de engrenagens aceita durante a partida de um sem-fim carregado; torque contínuo é o valor para serviço de mistura ininterrupto.
  • As opções de eixo de entrada mostradas são os perfis padrão de tomada de força 1"3/8 Z6 e 1"3/4 Z20. Outras estrias, tamanhos de furo e dimensões de flange de saída podem ser usinados de acordo com seu desenho.
  • Às vezes, proporções fora da faixa listada para um determinado quadro podem ser alcançadas combinando estágios - envie a velocidade de saída necessária e nós confirmaremos.

Como escolher o modelo PGA certo para o seu mixer

  1. Combine a estrutura com a potência do trator e o tamanho do sem-fim.Misturadores pequenos de 40–80 HP geralmente funcionam com PGA-502 ou PGA-1002/3; vagões TMR de gama média de 80–150 HP normalmente usam PGA-1602/3 a PGA-2502; grandes misturadores verticais e alimentadores de biogás passam para PGA-3004 ou PGA-4204.
  2. Verifique o torque contínuo em relação ao seu dever.Compare o torque do sem-fim necessário para o misturador com o valor contínuo na tabela, e não com o valor de pico. O valor máximo é o espaço para inicialização, não uma classificação de trabalho.
  3. Confirme o eixo de entrada.A maioria dos tratores na Europa e na América do Norte usa 1"3/8 Z6 a 540 rpm, enquanto máquinas maiores usam 1"3/4 Z20. O spline errado é o erro de pedido mais comum que vemos.
  4. Verifique a montagem e o nível de óleo.Confirme o padrão do parafuso, o flange de saída e a posição do enchimento de óleo contra a estrutura do misturador para que a unidade fique no ângulo especificado no manual.
  5. Planeje o intervalo de manutenção.Utilize o tipo de óleo e intervalo de troca indicado no manual; podemos fornecer um cronograma de manutenção por escrito com a remessa se sua equipe de serviço precisar de um para registros de garantia.

Não tem certeza de qual quadro se encaixa? Envie a marca do misturador, o diâmetro do sem-fim, a potência do trator e a velocidade necessária do sem-fim - nossos engenheiros confirmarão o modelo e a proporção antes de fazer o pedido.

Detalhes do produto

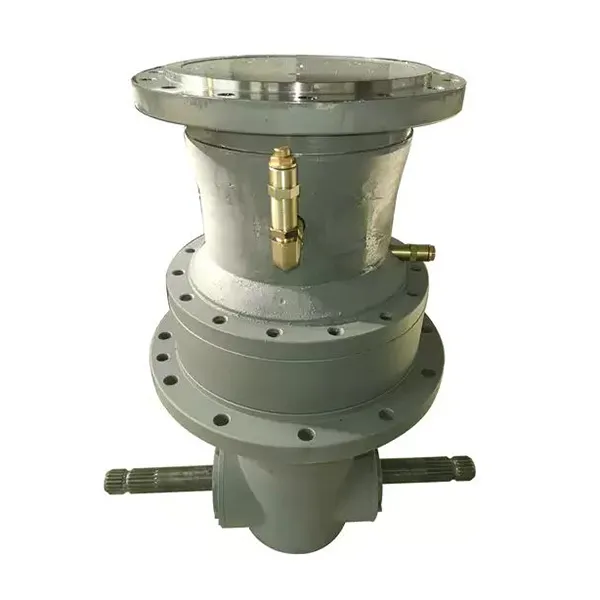

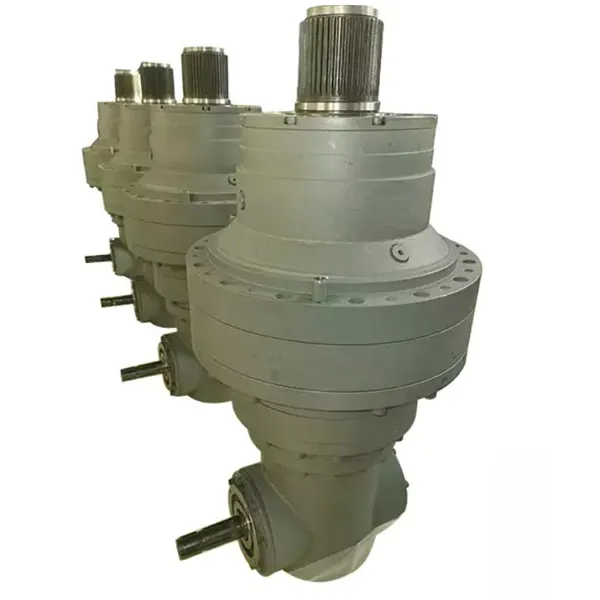

Ambas as fotografias abaixo são da unidade da série PGA que produzimos: o redutor montado com sua carcaça fundida e entrada de tomada de força, e o desenho dimensional utilizado para verificações de montagem.

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Caixa de engrenagens planetárias de acionamento do sem-fim da série PGA - carcaça em ferro fundido, estágio de redução planetária e eixo de entrada da tomada de força.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Esboço e dimensões de montagem da caixa de engrenagens planetárias do misturador de alimentação da série PGA.

Materiais, Vedação e Qualidade de Construção

Engrenagens e tratamento térmico

As engrenagens e os eixos são usinados em liga de aço de alta resistência e carburados a gás e, em seguida, temperados até uma dureza da superfície do dente de cerca de HRC58, enquanto o núcleo permanece resistente o suficiente para absorver choques. Essa combinação é o que confere à série PGA sua resistência ao desgaste em silagem abrasiva e sua tolerância a partidas repetidas com carga, e é a razão pela qual a mesma estrutura pode ser oferecida em uma ampla faixa de relações sem alterar o envelope externo.

Carcaça e vedação

A carcaça é um corpo de ferro fundido de peça única, que mantém os furos do rolamento concêntricos e amortece a vibração que uma carcaça fabricada transmitiria. A vedação dupla nas extremidades de entrada e saída retém o lubrificante e impede a entrada de poeira, lama e água de lavagem, conferindo à unidade um nível de proteção IP65. Os niples de lubrificação e o ponto de abastecimento de óleo estão posicionados para que a manutenção de rotina possa ser feita com o misturador em sua posição de trabalho.

Teste antes do envio

Cada caixa de engrenagens é operada e verificada antes da embalagem: operação sem carga para confirmar a rotação suave e a vedação de óleo, folga e verificação do padrão de contato no conjunto de engrenagens e uma inspeção final da estria de entrada e do flange de saída. Os registros de teste podem ser anexados aos documentos de remessa quando seu projeto exigir evidências documentadas.

Principais vantagens para operadores de misturadores de ração

  1. Menor custo de combustível.A elevada eficiência da transmissão significa que se perde menos energia entre a tomada de força e o sem-fim, reduzindo o consumo de combustível em cerca de 30% em trabalhos de mistura comparáveis.
  2. Início mais rápido, sem pré-aquecimento.O conjunto de engrenagens atinge o estado de funcionamento rapidamente, portanto, lotes matinais e misturas complementares não precisam de um longo aquecimento.
  3. Mistura estável em alta velocidade.O conjunto de engrenagens de precisão mantém a velocidade do sem-fim constante através do feno, da silagem e do concentrado, para que a ração se misture uniformemente em vez de estratificar.
  4. Condução mais suave e duradoura.Um layout planetário simétrico equilibra a força de transmissão, reduzindo cargas emperradas e desgaste mecânico em todo o sistema de transmissão.
  5. Mudança automática de relação sob carga.A unidade inicia em um modo de alto torque que quebra a alimentação compactada ou congelada e depois muda para um modo mais rápido para o restante do lote.
  6. Funciona com tratores pequenos.A amplificação do torque permite que um trator menor e mais barato acione o mesmo sem-fim, liberando máquinas maiores para outros trabalhos de campo.
  7. Maior vida útil da transmissão da TDF.O baixo torque de partida reduz o choque na tomada de força do trator e no acoplamento do eixo, ampliando os intervalos de substituição do acoplamento em 2 a 3 vezes.
  8. Operação mais silenciosa e estável.A malha multidente absorve a vibração da transmissão, reduzindo o ruído e o risco de os fixadores se soltarem.
  9. Operação mais fácil.A mudança automática reduz a intervenção manual, de modo que o operador observe a ração e a máquina, e não a caixa de câmbio.
  10. Qualidade documentada.Produção ISO 9001, usinada e montada em fábrica própria, com peças de reposição e suporte técnico após entrega.

Os valores de economia de combustível e intervalo de manutenção acima são baseados no projeto da nossa caixa de câmbio e no funcionamento típico do misturador de alimentação; os resultados reais dependem do trator, da ração e das condições de operação.

Configurações e montagens disponíveis

A série PGA é fornecida como uma transmissão planetária sólida e compacta que se encaixa em três layouts comuns de misturadores. Diga-nos qual você constrói ou opera, e o flange de saída, a face de montagem e a posição de abastecimento de óleo serão definidos de acordo.

Misturadores montados em caminhão

Acionamento do sem-fim retirado da tomada de força do motor de caminhão ou motor hidráulico através da caixa de câmbio, com carcaça montada na placa frontal do misturador.

Máquinas autopropelidas

Caixa de engrenagens montada no chassi móvel, onde o layout planetário de baixa vibração protege o conjunto de engrenagens contra choques de deslocamento.

Misturadores fixos e estacionários

Serviço contínuo em usinas de biogás, centros de alimentação e instalações fixas de TMR, onde o resfriamento de óleo e o acesso para serviço podem ser planejados.

Aplicativos

A série PGA impulsiona a rotação de misturadores de ração e sistemas de alimentação de plantas de biogás. As instalações típicas incluem:

  • Misturadores de ração e comedouros dietéticos TMR verticais e horizontais
  • Transportadores helicoidais e helicoidais em centros de alimentação e cozinhas de alimentação nas fazendas
  • Linhas de mistura de silagem e palha onde o material compactado deve ser desmembrado
  • Misturadores de matéria-prima para plantas de biogás e roscas dosadoras operando em serviço contínuo
  • Distribuidores de cama e lixo usando o mesmo princípio de acionamento do sem-fim
  • Substituição retrofit de caixas de engrenagens desgastadas em misturadores existentes de outras marcas

Se sua máquina não estiver nesta lista, descreva a aplicação e o ciclo de trabalho. Uma caixa de engrenagens adequada a um alimentador de biogás estacionário pode precisar de uma especificação de óleo ou ângulo de montagem diferente para um vagão TMR montado em caminhão.

Avaliações de clientes

★★★★★

Roberto MartinezEmpreiteiro de oleodutos e equipamentos locais, Houston, EUA

Usamos essas caixas de engrenagens planetárias em um trabalho de oleoduto na Costa do Golfo, onde a névoa salina e a vibração constante são normais. Ao longo de seis meses de operação contínua, as unidades permaneceram estáveis, sem nenhuma alteração mensurável na precisão do engrenamento das engrenagens. Eles agora acionam nosso posicionador de soldagem, mantendo o braço firme mesmo em terreno irregular com marés. Para a próxima fase do pipeline eles estão na nossa lista de fornecedores aprovados.

★★★★★

Sofia DuboisGerente de Produção, Fábrica de Peças Automotivas, Lyon, França

Dois anos em nossa linha de estampagem e a precisão de posicionamento ainda permanece dentro de ±0,02 mm, mesmo em chapas finas de alumínio. Nosso rendimento na primeira passagem melhorou cerca de 15% após a mudança para essas unidades, e as caixas de câmbio não precisaram de nada além de trocas de óleo programadas.

★★★★★

Marco RossiComprador de Manutenção, Máquinas Têxteis, Itália

Fiquei preocupado com a diferença de tensão entre a Europa e a China, e os seus engenheiros prepararam um plano de adaptação durante a noite e forneceram um módulo de controle de dupla tensão. A caixa de madeira incluía até o lubrificante correto e um manual de manutenção em italiano com um contato local de peças de reposição. A interface de montagem correspondia exatamente ao eixo de transmissão do tear, sem movimento axial durante o comissionamento.

Perguntas frequentes do comprador

  • Qual modelo PGA se adapta ao meu misturador de ração?Combine a potência do trator, o diâmetro do sem-fim e a velocidade necessária do sem-fim com a coluna de torque contínuo: misturadores de 40–80 HP geralmente usam PGA-502 ou PGA-1002/3, vagões TMR de 80–150 HP levam PGA-1602/3 a PGA-2502, e grandes misturadores verticais ou alimentadores de biogás usam PGA-3004 ou PGA-4204. Envie-nos os dados do seu misturador e confirmaremos o modelo e a proporção.
  • Qual é a diferença entre torque contínuo e torque máximo?O torque contínuo é a classificação para mistura ininterrupta; torque máximo é o pico intermitente que a unidade aceita quando um sem-fim carregado é iniciado. Dimensione a caixa de velocidades na figura contínua e trate o pico como margem de arranque.
  • Qual eixo de entrada da PTO eu preciso?As opções padrão são 1"3/8 Z6 para a maioria dos tratores de 540 rpm e 1"3/4 Z20 para máquinas maiores. Se a sua tomada de força for de estria, furo ou tamanho diferente, envie o desenho e usinaremos a entrada correspondente.
  • A caixa de câmbio está protegida contra poeira e água?Sim. A carcaça de ferro fundido utiliza vedação dupla nas extremidades de entrada e saída para um nível de proteção IP65, que cobre as condições de poeira, lama e lavagem do uso diário na fazenda.
  • Posso solicitar uma relação personalizada, flange ou acabamento de caixa?Sim. A Raydafon usina as engrenagens e monta as unidades em sua própria fábrica, de modo que relações personalizadas, flanges de saída, faces de montagem, posições de enchimento de óleo e acabamentos de pintura são produzidos de acordo com desenhos para programas OEM.
  • E quanto ao prazo de entrega, peças de reposição e garantia?As molduras padrão são enviadas em um prazo curto e as unidades personalizadas seguem o desenho confirmado. Conjuntos de engrenagens sobressalentes, vedações e rolamentos estão disponíveis separadamente e os termos de garantia estão indicados na cotação. Envie sua quantidade e porto de entrega por um preço firme em 24 horas.

Produtos relacionados e leituras adicionais

A Raydafon fornece todo o trem de força em torno de um misturador de alimentação, para que você possa solicitar a caixa de engrenagens, o eixo e os acoplamentos de uma fábrica e de um padrão de inspeção:

Solicite uma cotação de caixa de engrenagens da série PGA

Envie o modelo ou desenho do misturador, potência do trator, velocidade necessária do sem-fim e porta de entrega. Nossos engenheiros confirmam a estrutura, a relação e o eixo de entrada e, em seguida, respondem com um preço firme dentro de 24 horas.
