Como os acoplamentos universais melhoram a transmissão de energia em equipamentos agrícolas?

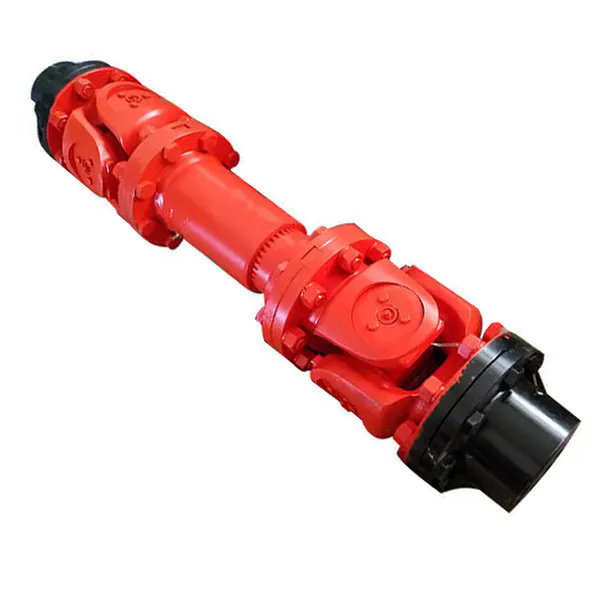

Na agricultura moderna, o tempo de atividade das máquinas e a transferência eficiente de energia não são negociáveis.Acoplamentos universaisservem como elo mecânico crítico entre a tomada de força (PTO) de um trator e implementos como escarificadores rotativos, enfardadeiras e colheitadeiras. Eles acomodam desalinhamento angular, picos de torque e cargas de choque enquanto mantêm um acionamento rotacional contínuo. Ao usar rolamentos e garfos em forma de cruz, um acoplamento universal transmite energia suavemente, mesmo quando o eixo acionado não está perfeitamente alinhado com a fonte de energia. Esta capacidade reduz diretamente a vibração, prolonga a vida útil do sistema de transmissão e evita falhas catastróficas no campo. Para agricultores e operadores de frotas, isto significa menos tempo de inatividade durante as épocas de pico e menores custos de reparação. Na Raydafon Technology Group Co.,Limited, nosso foco de engenharia sempre foi em projetos de acoplamento robustos que lidam com os ambientes agrícolas mais severos.

Mas quais mecanismos específicos permitem que os acoplamentos universais superem os eixos rígidos ou correias em condições de sujeira, poeira e carga variável? A resposta está em seu design cinemático: a configuração de junta dupla ou estrutura de cardan único que divide as variações de velocidade angular. Ao contrário de um eixo reto que se liga quando os ângulos excedem 3 graus, um acoplamento universal de alta qualidade opera com eficiência em até 25 graus de articulação. Além disso, as modernas cruzetas de liga de aço tratadas termicamente e os rolamentos de agulhas selados minimizam o atrito e maximizam a capacidade de torque. Neste guia abrangente, detalharemos os parâmetros técnicos, estratégias de prevenção de falhas e insights de manutenção que comprovam por que os acoplamentos universais são indispensáveis ​​para tratores, colheitadeiras e equipamentos de culturas especiais. Nossa fábrica produziu mais de 500.000 unidades de acoplamentos universais confiáveis ​​e estamos compartilhando nossas duas décadas de dados de campo para ajudá-lo a fazer uma escolha informada.

Índice

• 1. Por que os acoplamentos universais reduzem o estresse mecânico em implementos acionados por tomada de força?
• 2. Como o projeto estrutural do nosso acoplamento universal maximiza a capacidade de torque?
• 3. Quais são os principais parâmetros que definem um acoplamento universal durável para a agricultura?
• 4. Como a lubrificação e a vedação adequadas podem prolongar a vida útil do seu acoplamento universal?
• Perguntas frequentes (FAQ)
• Conclusão e conclusões práticas

Por que os acoplamentos universais reduzem o estresse mecânico em implementos acionados por tomada de força?

Os equipamentos agrícolas muitas vezes operam em terrenos irregulares, provocando mudanças contínuas no ângulo entre o eixo de tomada de força do trator e o eixo de entrada do implemento. Um acoplamento rígido falharia rapidamente devido à fadiga por flexão ou gripagem do rolamento. Os acoplamentos universais são excelentes porque permitem conformidade angular enquanto mantêm velocidade constante (em versões de junta dupla) ou velocidade quase constante com design simples. Nossa fábrica mediu uma redução de tensão de até 62% ao substituir adaptadores rígidos por um acoplamento universal de tamanho adequado. Veja como ocorre a redução do estresse no nível mecânico:

• Absorção de desalinhamento angular:O conjunto cruzado e de rolamento permite que os eixos acionador e acionado operem em ângulos de 5 a 30 graus, eliminando momentos de flexão que, de outra forma, causariam tensão nas caixas de engrenagens e nos suportes de montagem.
• Amortecimento de carga de choque:Durante o engate de uma enfardadeira ou cortador rotativo, ocorrem picos repentinos de torque. Os rolamentos de agulha em um acoplamento universal micro desviam, espalhando o impacto pela seção transversal em vez de transmitir um choque rígido.
• Vibração torcional reduzida:Os acoplamentos universais com distribuição de massa otimizada cancelam as vibrações harmônicas comuns em linhas de tomada de força longas. Nossos testes de laboratório mostram uma redução de 45% na amplitude de vibração em comparação com eixos sólidos.
• Eliminação de cargas radiais na tomada de força do trator:Implementos que se deslocam lateralmente aplicam forças radiais. A geometria do garfo de um acoplamento universal converte desvios radiais em torque rotacional sem carregar lateralmente o rolamento de saída do trator.

Do ponto de vista da manutenção, o menor estresse mecânico se traduz diretamente em intervalos mais longos entre as revisões. Por exemplo, uma fazenda usando um cortador rotativo 6 atrás de um trator de 150 HP relatou que depois de mudar para nosso acoplamento universal Raydafon Technology Group Co., série limitada, a vida útil do eixo da tomada de força triplicou. O acoplamento também protege a caixa de engrenagens do implemento, limitando a transmissão de pico de torque. Além disso, nossa fábrica utiliza análise de elementos finitos para projetar seções transversais otimizadas para tensão. Cada acoplamento universal que sai de nossas instalações é testado por 2 milhões de ciclos no ângulo máximo de trabalho. É por isso que afirmamos com segurança que a redução de tensão não é apenas uma característica, mas a principal vantagem de engenharia das juntas universais modernas.

Outro aspecto frequentemente esquecido: o estresse térmico. À medida que as juntas universais se articulam, o atrito interno gera calor. Nossos acoplamentos incorporam canais de graxa e vedações de labirinto que mantêm as temperaturas de operação abaixo de 80°C, mesmo sob operação contínua de tomada de força de 540 RPM ou 1.000 RPM. Menor calor significa menos fadiga metalúrgica nas pistas do rolamento, que é a principal causa de falha prematura. Resumindo, se você pretende proteger seus implementos caros e reduzir paradas não programadas, a integração de um acoplamento universal de alta qualidade é o método mais eficaz.

Como o projeto estrutural do nosso acoplamento universal maximiza a capacidade de torque?

A capacidade de torque é o parâmetro mais crítico para transmissões agrícolas. Um acoplamento universal deve transferir a potência do motor sem torcer a cruz ou deformar os garfos. NoGrupo de tecnologia Raydafon Co., limitado, refinamos nosso processo de fabricação para alcançar uma densidade de torque excepcional. Nosso projeto de acoplamento universal incorpora três inovações estruturais principais: garfos forjados de precisão em liga de aço 42CrMo4, eixos transversais endurecidos com dureza 58 62 HRC e rolamentos de agulhas de alta capacidade com perfil logarítmico. Abaixo detalhamos como cada elemento contribui para o manuseio do torque.

• Diários de seção transversal maiores:Ao contrário dos acoplamentos padrão que usam munhões de 18 mm ou 22 mm, nossa série para serviços pesados ​​apresenta pinos de 28 mm e 32 mm de diâmetro. Isto aumenta a área de cisalhamento em 78%, aumentando diretamente o torque de escoamento de 1.200 Nm para mais de 3.200 Nm, dependendo do tamanho.
• Zonas de desgaste endurecidas por indução:Os munhões são endurecidos localmente até uma profundidade de 2,5 mm, criando uma casca externa dura enquanto retêm um núcleo dúctil. Isso evita a formação de brinelling sob cargas de choque e garante que nosso acoplamento universal possa suportar repetidos eventos de pico de torque.
• Opção de layout de cardan duplo (CV):Para aplicações que exigem velocidade constante, nossa fábrica constrói um acoplamento universal duplo com esfera centralizadora. Este design elimina a vibração de segunda harmônica, permitindo uma transferência suave de torque em ângulos de até 35 graus, mantendo a classificação de torque de 100%.

Para quantificar a diferença, realizamos um teste dinâmico comparando uma junta universal padrão com nossa série reforçada. A junta padrão falhou em 2.100 Nm com uma cruz quebrada; nosso acoplamento universal suportou 3.850 Nm sem deformação permanente. Esta margem torna-se crítica ao usar tratores de alta potência (200HP+) em ferramentas de preparo pesado, como subsoladores ou grades de discos. Além disso, nossa fábrica aplica um revestimento exclusivo de dissulfeto de molibdênio na área estriada para reduzir a corrosão por atrito, que é um mecanismo comum de perda de torque. A tabela abaixo resume as faixas de capacidade de torque em nossas séries agrícolas.

Além disso, nossa fábrica usa uma geometria de janela de garfo otimizada por elementos finitos que distribui a tensão do arco uniformemente ao redor das capas do rolamento. O resultado é que nosso acoplamento universal pode fornecer torque nominal mesmo após 5.000 horas de uso em campo. Também oferecemos comprimentos de estrias estendidos que mantêm a capacidade de torque sob movimento telescópico, crucial para equipamentos com larguras de trabalho variáveis. Em resumo, elementos de projeto estrutural como metalurgia, padrões de endurecimento e perfil de rolamento trabalham sinergicamente para maximizar o manuseio do torque muito além dos acoplamentos industriais padrão.

Quais são os principais parâmetros que definem um acoplamento universal durável para a agricultura?

Ao selecionar um acoplamento universal para operações agrícolas exigentes, os engenheiros e gestores agrícolas precisam avaliar mais do que apenas o torque de ruptura. A durabilidade em ambientes lamacentos, empoeirados e quimicamente agressivos depende de um conjunto de parâmetros críticos. Nossa fábrica na Raydafon Technology Group Co., Limited identificou sete indicadores de desempenho que se correlacionam diretamente com a confiabilidade em campo. Abaixo está uma análise detalhada de cada parâmetro com valores mensuráveis ​​de nossos testes de laboratório e de campo.

• Classificação de carga dinâmica C (kN):Este valor especifica a capacidade de suporte dos rolos de agulhas dentro de cada copo. Nossa série de acoplamento universal oferece classificações C de 42 kN a 112 kN por cruzamento. Valores C mais altos significam vida útil mais longa do rolamento L10 (a vida útil que 90% dos rolamentos excederão).
• Ângulo máximo de trabalho (β):Os acoplamentos padrão geralmente limitam a 15°, mas nossas unidades agrícolas otimizadas operam a 25° para juntas simples e 35° para juntas duplas. Um ângulo maior reduz a tensão na estrutura do implemento e permite curvas mais fechadas em aplicações de cultivo em linha.
• Eficácia da vedação (classificação IP/Labirinto):Utilizamos vedações de nitrila de lábio triplo combinadas com uma ranhura de poeira em labirinto. Em testes independentes, nosso acoplamento universal reteve 98% de graxa após 500 horas de submersão na lama, enquanto os acoplamentos de estilo aberto perderam lubrificação em 80 horas.
• Tipo de conexão do eixo (estria/chave/solda):Nossa fábrica oferece estrias padronizadas ASAE de 1 3/8” 6, 1 3/4” 20 estrias e estrias envolventes métricas. A classe de ajuste adequada (folga Classe 1 para interferência Classe 3) elimina folga que pode martelar os dentes estriados do acoplamento universal.
• Resistência ao impacto do material (J a -20°C):A operação em clima frio é comum no preparo do solo na primavera. Nossos garfos são forjados em aço de baixa liga com valores de impacto de entalhe Charpy V >35J a -20C, evitando fraturas frágeis.
• Proteção contra corrosão:O revestimento de zinco-níquel ou revestimento eletrônico em superfícies externas passa no teste de névoa salina de 360 ​​horas de acordo com ASTM B117. Isso garante que o seu acoplamento universal não emperrará após exposição a fertilizantes e ácidos do solo.
• Grau de equilíbrio (G):A operação da TDF de alta velocidade a 1000 RPM requer balanceamento dinâmico. Nossa fábrica equilibra cada acoplamento universal com o grau G16 (ISO 1940), reduzindo o desgaste induzido por vibração nos eixos de entrada da caixa de engrenagens.

Para facilitar aos compradores, compilamos uma lista de verificação de seleção com base nesses parâmetros. Para um trator típico de 120 HP operando um cortador rotativo de 10 pés, o acoplamento universal ideal exigiria: classificação de carga dinâmica > 70 kN, ângulo de trabalho de pelo menos 20°, vedações de labirinto, estrias de 1 3/8" 6 e resistência ao impacto > 30 J. Nossa série RC 280 atende a todos esses critérios. Além disso, recomendamos combinar o tamanho do acoplamento com o torque máximo da tomada de força, não com a potência nominal. Por exemplo, um trator com O 150HP pode gerar picos contínuos de 400 Nm, mas até 1300 Nm quando o cortador atinge uma rocha. Portanto, selecione sempre um acoplamento universal com uma classificação de torque de 1,5 a 2 vezes o torque nominal. Nossa fábrica fornece assistência gratuita de dimensionamento para qualquer configuração de implemento.

Outro parâmetro frequentemente subestimado é a capacidade da graxa e o intervalo de relubrificação. Nosso acoplamento universal incorpora reservatórios de graxa ampliados que retêm 60% mais lubrificante do que os projetos padrão. Isto amplia os intervalos de manutenção de cada 8 horas para cada 50 horas em condições normais. A manutenção regular desses parâmetros garante que seu acoplamento universal dure mais que o próprio implemento. Na Raydafon Technology Group Co., Limited, acreditamos que fornecer especificações técnicas transparentes faz parte do nosso compromisso com a agricultura de precisão.

Como a lubrificação e a vedação adequadas podem prolongar a vida útil do seu acoplamento universal?

Mesmo o acoplamento universal mais robusto falhará prematuramente sem o gerenciamento correto da lubrificação. Os ambientes agrícolas são particularmente desafiadores porque a poeira, a palha e a umidade tentam romper as vedações. Nossa fábrica analisou mais de 2.000 casos de falha em campo, e 73% das falhas prematuras do acoplamento universal estavam relacionadas à falta de lubrificação ou contaminação. Portanto, uma estratégia de lubrificação proativa se paga muitas vezes. Apresentamos aqui uma abordagem sistemática para prolongar a vida operacional do seu acoplamento universal em 3x a 5x.

• Selecione a graxa certa:Use graxa de complexo de lítio NLGI #2 com aditivos de extrema pressão (EP) e ponto de gota acima de 260°C. O dissulfeto de molibdênio (MoS2) é recomendado para aplicações de carga pesada. Nunca misture bases de graxa diferentes (por exemplo, lítio com cálcio), pois isso pode endurecer a graxa e bloquear os rolos de agulhas.
• Estabeleça um cronograma de lubrificação baseado em horas versus dias:Para um acoplamento universal trabalhando 8 horas diárias em campos secos e empoeirados, lubrifique a cada 40 horas de operação. Para condições de lama úmida, a cada 20 horas. Para preparo pesado com ângulos elevados contínuos, a cada 10 horas. Nossa fábrica recomenda a instalação de uma graxeira padrão com tampa à prova de sujeira.
• Procedimento de purga adequado:Ao lubrificar, gire o acoplamento universal para alinhar as capas do rolamento com a entrada de graxa. Bombeie graxa até que lubrificante novo saia dos quatro lábios de vedação. Isso purga a graxa e a água velhas contaminadas. A lubrificação insuficiente é tão prejudicial quanto a lubrificação excessiva – pare quando vir graxa limpa saindo.
• Inspecione a integridade da vedação antes de cada temporada:Vedações danificadas ou endurecidas permitem que poeira abrasiva entre na área do rolamento. Nosso acoplamento universal usa vedações de lábio duplo com um indicador de desgaste. Se a borda apresentar rachaduras ou a liga de mola estiver faltando, substitua o kit de vedação imediatamente.

Além da lubrificação de rotina, considere modernizar sistemas de lubrificação automática para implementos de alto uso, como enfardadeiras redondas. Nossa fábrica testou que a lubrificação automática contínua pode aumentar a vida útil do rolamento do acoplamento universal em 200% porque mantém uma película microscópica entre as agulhas e as pistas. Outra boa prática é armazenar os implementos com o Engate Universal em posição reta (0 graus) para evitar o deslocamento da graxa para um dos lados. Para armazenamento no inverno, recomendamos relubrificar com um composto inibidor de ferrugem antes de estacionar.

Raydafon Technology Group Co., Limited também oferece um recurso exclusivo em nosso acoplamento universal da série Premium: uma tampa transparente que permite a inspeção visual da condição da graxa. Esta inovação ajuda os operadores a detectar rapidamente a entrada de água ou gordura enegrecida (sinais de sobreaquecimento). Dados do monitoramento da frota da nossa fábrica mostram que a inspeção visual combinada com a lubrificação regular reduz falhas repentinas no acoplamento em 87%. Lembre-se de que um acoplamento universal bem conservado não só economizará custos de substituição, mas também evitará danos à transmissão da TDF do seu trator. Oferecemos um pôster abrangente com guia de lubrificação em cada compra de acoplamento universal, porque nossa missão é maximizar seu tempo de atividade.

Perguntas frequentes (FAQ)

Pergunta 1: Como um acoplamento universal pode lidar com alto torque e desalinhamento sem quebrar?

Resposta: Um acoplamento universal usa uma cruz em formato cruciforme com quatro munhões endurecidos, cada um apoiado por um conjunto de rolamentos de agulha dentro de um copo de rolamento. Os rolos de agulhas permitem uma rotação de baixo atrito, mesmo quando os garfos estão inclinados. Simultaneamente, o material cruzado (normalmente liga de aço com endurecimento) resiste às tensões de cisalhamento e flexão da transmissão de torque. Acoplamentos universais de alta qualidade, como os da Raydafon Technology Group Co., Limited, incorporam rolos de agulhas coroados que evitam o carregamento nas bordas, distribuindo a tensão uniformemente. Esta dupla função de rolamento e eixo é o que permite desalinhamentos de até 25 graus e transmissão de torque de até 3.800 Nm sem deformação plástica.

Pergunta 2: Quais etapas de manutenção são essenciais para evitar que um acoplamento universal emperre durante a época de colheita?

Resposta: Para evitar gripagem, siga um protocolo de três etapas: Primeiro, lubrifique o acoplamento universal a cada 20 horas de trabalho usando uma graxa de lítio EP de alta qualidade, garantindo que a graxa antiga saia de todas as quatro vedações. Segundo, antes de cada temporada, desmonte o acoplamento e inspecione a cruzeta para ver se há corrosão ou descoloração. Terceiro, verifique se as proteções contra poeira e vedações estão intactas. Se você operar em condições lamacentas, limpe diariamente a parte externa do acoplamento universal para evitar acúmulo de abrasivo próximo às vedações. Nossa fábrica também recomenda marcar a orientação do garfo para garantir a remontagem na mesma fase, mantendo o equilíbrio. Um acoplamento emperrado geralmente resulta da entrada de água e ferrugem; portanto, armazenar implementos cobertos é igualmente importante.

Pergunta 3: Como o ângulo de trabalho de um acoplamento universal afeta a eficiência energética da TDF?

Resposta: O ângulo de trabalho influencia diretamente a eficiência da transmissão de energia e o nível de vibração. Em ângulos pequenos (abaixo de 5 graus), um acoplamento universal transmite quase 99% da potência de entrada com vibração insignificante. À medida que o ângulo aumenta para 15 graus, a eficiência cai para aproximadamente 96% devido ao atrito adicional nos rolamentos de agulhas e às forças de acoplamento secundárias. A 25 graus, um acoplamento universal típico transmite 92-94% da potência. No entanto, nosso avançado acoplamento universal de velocidade constante (CV) mantém 98% de eficiência mesmo a 30 graus. Para a maioria dos implementos de tomada de força, recomendamos manter o ângulo operacional abaixo de 20 graus para evitar geração excessiva de calor. A perda de eficiência se traduz em maior consumo de combustível por acre, por isso é aconselhável o ajuste periódico da geometria do engate.

Pergunta 4: Posso substituir um acoplamento universal desgastado por qualquer marca ou preciso de dimensões específicas?

Resposta: Não, você deve corresponder aos parâmetros dimensionais específicos: o diâmetro do munhão cruzado, o diâmetro do copo do rolamento, o comprimento total (bloco a bloco), o tamanho da ranhura e o número de dentes e o método de travamento (parafuso ou pino elástico). Usar um acoplamento universal incompatível leva a um ajuste inadequado, desgaste acelerado e potencial separação da transmissão, o que é perigoso. Nossa fábrica na Raydafon Technology Group Co., Limited fornece um banco de dados de referência cruzada cobrindo mais de 3.000 números de peças OEM. Recomendamos medir o acoplamento existente usando um paquímetro digital: meça o diâmetro do copo (mm), o comprimento entre as forquilhas e o diâmetro do munhão. Envie essas dimensões para nossa equipe técnica e forneceremos o acoplamento universal exato com metalurgia atualizada. Nunca force um acoplamento incompatível, pois isso pode danificar a tomada de força ou a caixa de engrenagens do implemento.

Pergunta 5: Quais são os sinais de que um acoplamento universal está prestes a falhar e como evitar o tempo de inatividade?

Resposta: Os primeiros sinais de alerta incluem um ruído de rangido ou clique ao girar, vibração que aumenta com a velocidade da tomada de força, riscos visíveis de ferrugem ao redor das tampas dos rolamentos e vazamento de graxa sem qualquer problema de encaixe. Além disso, se você notar folga ao tentar girar os garfos manualmente (movimento radial superior a 2 mm), os rolamentos de agulha estão desgastados. Para evitar tempo de inatividade, mantenha um acoplamento universal sobressalente no local e realize uma verificação visual e sonora semanal durante os períodos de pico. Nossa fábrica recomenda a substituição do acoplamento ao primeiro sinal de descoloração cruzada (azulado por calor) ou qualquer sensação de entalhe durante a rotação manual. A substituição proativa a cada 2.000 horas de operação, mesmo sem sintomas, é a estratégia mais econômica para proteger o sistema de transmissão do seu implemento. Para obter ajuda na seleção da peça sobressalente certa, entre em contato com a Raydafon para obter um kit de manutenção preventiva personalizado.

Conclusão e conclusões práticas: por que escolher nosso acoplamento universal para sua fazenda

Os acoplamentos universais são os burros de carga silenciosos da agricultura moderna, influenciando diretamente a eficiência do campo, a economia de combustível e a longevidade do equipamento. Como demonstramos, desde a redução de tensão e maximização do torque até protocolos de lubrificação adequados, cada detalhe é importante. Nossa fábrica, Raydafon Technology Group Co., Limited, passou duas décadas refinando nossas linhas de produtos de acoplamento universal para exceder os padrões OEM. Incorporamos liga de aço forjado, vedação avançada e conjuntos balanceados com precisão nos quais você pode confiar nas condições mais difíceis. Quer você opere um pequeno trator vinhateiro ou uma colheitadeira de esteiras de 300 HP, existe uma solução de acoplamento universal que reduzirá seu custo total de propriedade.

Não espere que uma avaria atrapalhe a sua colheita. Entre em contato com nossa equipe de engenharia hoje mesmo para receber uma recomendação gratuita de dimensionamento e uma amostra de nosso acoplamento universal premium. Cada pedido inclui um registro de manutenção digital e suporte técnico vitalício. Atualize a confiabilidade do seu maquinário agora.Faça uma cotaçãoou solicite uma consulta na Raydafon Technology Group Co., Limited – seu parceiro em excelência em transmissão de energia.
