Como as condições de carga afetam a confiabilidade a longo prazo das unidades de caixa de engrenagens sem-fim?

Durante duas décadas na indústria de transmissão de energia, uma pergunta recorrente de engenheiros e gerentes de fábrica tem sido: como as condições de carga afetam a confiabilidade a longo prazo das unidades de engrenagens helicoidais? A resposta é fundamental para a longevidade do sistema e para o custo total de propriedade. Na Raydafon Technology Group Co., Limited, nossa equipe de engenharia dedicou recursos significativos para compreender esse relacionamento preciso por meio de testes rigorosos em nossa fábrica e análises de campo. O perfil de carga que uma caixa de engrenagens encontra não é apenas uma especificação em uma folha de dados; é a narrativa definidora de sua vida operacional. UMcaixa de engrenagens sem-fimé valorizado por sua multiplicação compacta de torque de alta relação, capacidade de travamento automático e operação suave.

No entanto, o seu contacto deslizante único entre o sem-fim e a roda torna-o particularmente sensível à forma como a carga é aplicada ao longo do tempo. A má compreensão ou subestimação das condições de carga – seja choque, sobrecarga ou montagem inadequada – é o principal culpado por desgaste prematuro, perda de eficiência e falha catastrófica. Este mergulho profundo explora a mecânica por trás do desgaste induzido pela carga, descreve a resposta projetada do nosso produto e fornece uma estrutura para maximizar a vida útil da sua caixa de engrenagens, garantindo que o investimento em nossos componentes proporcione décadas de desempenho confiável.

---

Índice

• Qual é a relação entre tensão de carga e mecanismos de desgaste em uma caixa de engrenagens sem-fim?
• Como nosso projeto de caixa de engrenagens sem-fim atenua os efeitos adversos da carga?
• Quais são os principais parâmetros de carga que os engenheiros devem calcular para obter confiabilidade?
• Como a manutenção e a montagem adequadas podem neutralizar o desgaste relacionado à carga?
• Resumo: Garantindo confiabilidade a longo prazo por meio do reconhecimento de carga
• Perguntas frequentes (FAQ)

---

Qual é a relação entre tensão de carga e mecanismos de desgaste em uma caixa de engrenagens sem-fim?

A confiabilidade a longo prazo de qualquer caixa de engrenagens sem-fim é uma função direta dos ciclos de tensão impostos aos seus componentes internos. Ao contrário das engrenagens de dentes retos com contato principalmente de rolamento, o sem-fim e a roda realizam uma ação deslizante significativa. Este atrito deslizante gera calor e é a gênese da maioria dos fenômenos de desgaste. As condições de carga amplificam diretamente esses efeitos. Vamos dissecar os mecanismos primários de desgaste exacerbados pela carga. No entanto, para compreender isto plenamente, devemos primeiro mapear todo o percurso de stress, desde a aplicação até ao fracasso.

O caminho da tensão: da carga aplicada à falha do componente

Quando uma demanda externa de torque é colocada no eixo de saída, ela inicia uma cadeia complexa de reações mecânicas dentro docaixa de engrenagens sem-fim. Esta não é uma simples ação de alavanca. O caminho é fundamental para diagnosticar falhas e projetar resiliência.

• Etapa 1: conversão de torque e pressão de contato.O torque de entrada no sem-fim é convertido em uma força normal ao flanco do dente da roda sem-fim. Esta força, dividida pela área de contato instantânea (uma elipse estreita ao longo do dente), cria aPressão de contato hertziana. Esta pressão pode atingir níveis extraordinariamente elevados, muitas vezes excedendo 100.000 PSI em unidades compactas.
• Etapa 2: Geração de campo de tensão subterrânea.Esta intensa pressão superficial cria um campo de tensão triaxial abaixo da superfície. A tensão de cisalhamento máxima não ocorre na superfície, mas ligeiramente abaixo dela. Esta região subterrânea é onde as trincas por fadiga se iniciam sob carregamento cíclico.
• Etapa 3: Geração de calor por fricção.Simultaneamente, o movimento deslizante do sem-fim contra a roda converte uma parte da potência transmitida em calor friccional. A taxa de geração de calor é proporcional à carga, à velocidade de deslizamento e ao coeficiente de atrito.
• Etapa 4: Estresse do filme lubrificante.A película lubrificante que separa as superfícies metálicas é submetida a extrema pressão (EP). A viscosidade do filme aumenta momentaneamente sob essa pressão, mas sua integridade é fundamental. A sobrecarga pode causar o colapso do filme.
• Etapa 5: Transferência de tensão para estrutura de suporte.As forças são finalmente transferidas para a caixa da caixa de engrenagens através dos rolamentos e eixos. A deflexão do alojamento sob carga pode desalinhar toda a malha, alterando catastroficamente o caminho da tensão.

Tabela abrangente de mecanismos de desgaste e seus gatilhos de carga

Mecanismo de Desgaste	Gatilho de carga primária	Processo Físico e Sintomas	Impacto na confiabilidade a longo prazo
Desgaste Abrasivo	Sobrecarga Sustentada; Lubrificante contaminado sob carga	Partículas duras ou asperezas são forçadas a entrar no material macio da roda (bronze), micro-cortando e removendo o material. Produz uma aparência polida e marcada, maior folga e partículas de bronze no óleo.	Perda gradual da precisão do perfil do dente. A relação de contato reduzida leva a maior tensão no perfil restante, acelerando as fases subsequentes de desgaste. Uma das principais causas da queda de eficiência ao longo do tempo.
Desgaste adesivo (arrastamento)	Carga de Choque Aguda; Sobrecarga Severa; Lubrificação faminta sob carga	O filme lubrificante EP é rompido, causando soldagem localizada do sem-fim e asperezas da roda. Essas soldas são imediatamente cortadas, arrancando o material da roda mais macia. Visível como superfícies ásperas e rasgadas e descoloração severa.	Freqüentemente, um modo de falha rápido e catastrófico. Pode destruir o conjunto de engrenagens minutos ou horas após o evento de sobrecarga. Representa uma análise completa do regime de lubrificação projetado.
Fadiga de superfície (corrosão)	Cargas de Fadiga de Alto Ciclo; Picos de sobrecarga repetitivos	As tensões de cisalhamento subterrâneas causadas pela pressão de contato cíclica causam o início de microfissuras. As rachaduras se propagam para a superfície, liberando pequenos buracos. Aparece como pequenas crateras, normalmente perto da linha de inclinação. Audível à medida que aumenta o ruído durante a operação.	Danos progressivos que pioram à medida que as depressões criam concentradores de tensão para futuras depressões. Eventualmente leva a macro-corrosão e lascamento, onde grandes flocos de material se desprendem, causando vibração e potencial gripagem.
Desgaste Termomecânico	Alta carga sustentada levando ao superaquecimento crônico	O calor friccional excessivo amolece o material da roda sem-fim, reduzindo seu limite de escoamento. A carga provoca então o escoamento plástico do bronze, distorcendo o perfil do dente. Frequentemente acompanhado de carbonização do óleo e falha na vedação.	Degradação fundamental de materiais. A geometria da engrenagem é permanentemente alterada, levando ao desalinhamento, à distribuição desigual da carga e a uma rápida cascata para outros modos de falha. A recuperação é impossível; a substituição é necessária.
Fretting e falso brinelling (rolamentos)	Sobrecarga Estática; Vibração sob Carga; Cargas de montagem inadequadas	O micromovimento oscilatório entre as pistas do rolamento e os elementos rolantes sob forte carga estática ou vibração cria detritos de desgaste. Aparece como padrões gravados ou recortes nas pistas, mesmo sem rotação.	Falha prematura do rolamento, que permite secundariamente o desalinhamento do eixo. Esse desalinhamento induz uma carga irregular e de alta tensão na malha da engrenagem, criando um cenário de falha de dois pontos.

O papel do espectro de carga e do ciclo de trabalho

As cargas do mundo real raramente são constantes. Compreender o espectro de carga – a distribuição de diferentes níveis de carga ao longo do tempo – é crucial para prever a vida útil. Nossa análise de fábrica na Raydafon Technology Group Co., Limited usa a Regra do Mineiro de danos cumulativos por fadiga para avaliar isso.

• Serviço Contínuo com Carga Nominal:A linha de base. O desgaste progride de forma previsível com base na lubrificação e no alinhamento. A vida é determinada pelo acúmulo gradual de fadiga superficial.
• Serviço Intermitente com Partida-Parada Frequente:As partidas de alta inércia aplicam cargas de pico momentâneas várias vezes maiores que o torque de operação. Cada partida é uma carga de minichoque, acelerando o desgaste adesivo e a fadiga. Nossos testes mostram que isso pode reduzir a vida útil em 40-60% em comparação com o trabalho contínuo, se não for levado em consideração no dimensionamento.
• Carga Variável (por exemplo, Transportador com Mudança de Peso do Material):A carga flutuante cria uma amplitude de tensão variável. Isto é mais prejudicial do que uma carga média constante do mesmo valor médio devido ao efeito de fadiga. A frequência e amplitude das oscilações são dados importantes que solicitamos aos clientes.
• Dever de reversão:A carga aplicada em ambas as direções de rotação elimina o período de “repouso” da superfície de contato em um lado do dente, duplicando efetivamente os ciclos de tensão. Também desafia o sistema de lubrificação a proteger igualmente ambos os flancos.

Em nossa fábrica na Raydafon Technology Group Co., Limited, simulamos esses espectros exatos. Submetemos nossos protótipos de caixas de engrenagens helicoidais a ciclos de fadiga programados que reproduzem anos de serviço em questão de semanas. Isso nos permite identificar o limite exato de carga onde os mecanismos de desgaste passam de benignos para destrutivos e projetar nossas unidades padrão com uma margem operacional segura bem abaixo desse limite.

Esses dados empíricos são a base da nossa garantia de confiabilidade, transformando o conceito abstrato de “carga” em um parâmetro de projeto quantificável para cada caixa de engrenagens helicoidais que produzimos. O objetivo é garantir que nossas unidades não apenas sobrevivam à carga nominal, mas sejam intrinsecamente robustas contra os históricos de carga imprevisíveis de aplicações industriais, onde os eventos de sobrecarga não são uma questão de “se”, mas de “quando”.

---

Como nosso projeto de caixa de engrenagens sem-fim atenua os efeitos adversos da carga?

Na Raydafon Technology Group Co., Limited, nossa filosofia de design é proativa: projetamos nossas unidades de caixa de engrenagens sem-fim não apenas para uma classificação de carga estática, mas para as realidades dinâmicas e muitas vezes difíceis da vida útil da aplicação. Cada escolha de material, cálculo geométrico e processo de montagem são otimizados para resistir aos mecanismos de desgaste relacionados à carga descritos anteriormente. Aqui está uma análise de nossas principais estratégias de design e fabricação, ampliadas para mostrar a profundidade de nossa abordagem.

Engenharia de Materiais e Defesa Metalúrgica

Nossa defesa contra a carga começa no nível atômico. O emparelhamento de materiais é a primeira e mais crítica barreira.

• Especificação do sem-fim (eixo de entrada):
  • Material principal:Usamos aços endurecíveis como 20MnCr5 ou 16MnCr5. Eles fornecem um núcleo resistente e dúctil para suportar cargas de flexão e torção sem fratura frágil.
  • Tratamento de Superfície:Os sem-fim são carburados ou carbonitretados a uma profundidade de 0,5-1,2 mm (dependendo do módulo) e, em seguida, retificados com precisão. Isto cria uma superfície extremamente dura (58-62 HRC) para resistir à abrasão e ao desgaste adesivo.
  • Acabamento:Após o lixamento, empregamos processos de superacabamento ou polimento para atingir uma rugosidade superficial (Ra) melhor que 0,4 μm. Uma superfície mais lisa reduz diretamente o coeficiente de atrito, diminuindo o calor de atrito gerado sob carga e melhorando a formação de filme lubrificante.
• Especificação da roda sem-fim:
• Composição da Liga:Usamos bronze fosforoso de fundição contínua premium (CuSn12). Controlamos rigorosamente o teor de estanho (11-13%) e os níveis de fósforo para otimizar a resistência, a dureza e a fundibilidade. Oligoelementos como o níquel podem ser adicionados para melhorar a estrutura do grão.
• Processo de fabricação:Utilizamos fundição centrífuga ou fundição contínua para produzir blanks com estrutura de grãos densa, não porosa e homogênea. Isto elimina fraquezas internas que poderiam se tornar pontos de início de trincas sob carga cíclica.
• Usinagem e Controle de Qualidade:Cada roda é usinada em fresadoras CNC. Realizamos verificações dimensionais de 100% e usamos testes de penetração de corante em lotes críticos para garantir que não haja defeitos de fundição na área da raiz do dente, a zona de maior tensão de flexão.

Otimização Geométrica para Distribuição Superior de Carga

A geometria de precisão garante que a carga seja compartilhada da maneira mais uniforme possível, evitando concentrações de tensão destrutivas.

• Modificação do perfil dentário (relevo da ponta e da raiz):Modificamos deliberadamente o perfil envolvente ideal. Aliviamos levemente o material na ponta e na raiz do dente da roda sem-fim. Isso evita o contato das bordas durante a entrada e saída da malha sob condições desviadas ou desalinhadas – uma realidade comum sob carga elevada. Isso garante que a carga seja transportada através da porção intermediária robusta do dente.
• Otimização do ângulo de ataque e do ângulo de pressão:O ângulo de ataque do sem-fim é calculado não apenas pela proporção, mas também pela eficiência e capacidade de carga. Um ângulo de ataque maior melhora a eficiência, mas pode reduzir a tendência de travamento automático. Nós equilibramos isso com base na aplicação. Nosso ângulo de pressão padrão é normalmente 20° ou 25°. Um ângulo de pressão maior fortalece a raiz do dente (melhor resistência à flexão), mas aumenta ligeiramente as cargas do rolamento. Selecionamos o ângulo ideal para a classe de torque da unidade.
• Análise e otimização de padrões de contato:Durante a fase de protótipo, realizamos testes detalhados de padrão de contato usando azul da Prússia ou filme de pressão digital moderno. Ajustamos as configurações e o alinhamento da fresa para obter um padrão de contato oblongo e centralizado que cobre 60-80% do flanco do dente sob condições de carga. Um padrão descarregado perfeito não tem sentido; otimizamos para o padrão sob carga de projeto.

Aspecto do projeto	Nossa especificação e processo	Benefício de engenharia para movimentação de carga	Como isso atenua o desgaste específico
Material e tratamento para vermes	Aço endurecido (por exemplo, 20MnCr5), carburado até 0,8 mm de profundidade, dureza 60±2 HRC, superacabado para Ra ≤0,4μm.	A dureza superficial extrema resiste à abrasão; núcleo resistente evita falha do eixo sob cargas de choque; superfície lisa reduz o calor de fricção.	Combate diretamente o desgaste abrasivo e adesivo. Reduz o coeficiente de atrito, uma variável chave na equação de geração de calor (Q ∝ μ * Carga * Velocidade).
Material da roda sem-fim	Bronze de fósforo de fundição contínua CuSn12, fundido centrifugamente para densidade, dureza 90-110 HB.	Ótimo equilíbrio entre resistência e conformabilidade. O bronze mais macio pode incorporar abrasivos menores e adaptar-se ao perfil do sem-fim sob carga, melhorando o contato.	Fornece lubrificação inerente. Sua conformabilidade ajuda a distribuir a carga de maneira mais uniforme, mesmo sob ligeiro desalinhamento, reduzindo o risco de corrosão.
Projeto de Habitação	Ferro fundido GG30, nervuras otimizadas por análise de elementos finitos (FEA), superfícies de montagem usinadas e alinhamentos de furos em uma única configuração.	A rigidez máxima minimiza a deflexão sob cargas radiais pesadas. Mantém o alinhamento preciso do eixo, o que é fundamental para uma distribuição uniforme da carga em toda a face do dente.	Evita o carregamento nas bordas causado pela flexão do alojamento. O carregamento nas bordas cria alta pressão de contato localizada, a causa direta de corrosão e lascamento prematuros.
Sistema de rolamento	Eixo de saída: Rolamentos de rolos cônicos emparelhados, pré-carregados. Eixo de entrada: rolamentos rígidos de esferas + rolamentos axiais. Todos os rolamentos têm folga C3 para faixas de temperatura industrial.	Os rolos cônicos suportam altas cargas radiais e axiais simultaneamente. A pré-carga elimina a folga interna, reduzindo a folga do eixo sob diferentes direções de carga.	Evita a deflexão do eixo e a flutuação axial. A falha do rolamento por sobrecarga é a principal causa da falha da malha da engrenagem secundária. Este sistema garante a integridade da posição do eixo.
Engenharia de Lubrificação	Óleo sintético à base de poliglicol (PG) ou polialfaolefina (PAO) com aditivos de alto EP/antidesgaste. Volume de óleo preciso calculado para lubrificação por respingo e capacidade térmica ideais.	Os óleos sintéticos mantêm a viscosidade estável em uma ampla faixa de temperatura, garantindo a resistência do filme durante partidas a frio e operação a quente. Aditivos de alto EP evitam o colapso do filme sob cargas de choque.	Mantém o filme de lubrificação elastohidrodinâmica (EHL) sob todas as condições de carga projetadas. Esta é a barreira mais eficaz contra o desgaste adesivo (arranhões).
Montagem e execução	Montagem com temperatura controlada, pré-carga do rolamento verificada. Cada unidade passa por um procedimento de rodagem sem carga e carregada antes do envio para assentar o padrão de contato.	Elimina erros de montagem que induzem tensões internas. A rodagem desgasta suavemente as engrenagens sob condições controladas, estabelecendo o padrão ideal de contato de suporte de carga desde o primeiro dia.	Previne falhas de “mortalidade infantil”. Um amaciamento adequado suaviza as asperezas, distribui a carga inicial uniformemente e prepara a unidade para sua carga nominal total no campo.

Gerenciamento Térmico: Dissipando o Calor da Carga

Como a carga cria atrito e o atrito cria calor, controlar o calor é controlar um sintoma de carga. Nossos projetos vão além de uma simples carcaça com aletas.

• Carcaça com aletas padrão:A área de superfície é maximizada através do design aerodinâmico das aletas baseado em simulação térmica. Isto é suficiente para a maioria das aplicações dentro da classificação mecânica.
• Opções de resfriamento para altas cargas térmicas:
  • Ventilador externo (extensão do eixo sem-fim):Uma opção simples e eficaz para aumentar o fluxo de ar sobre a caixa, melhorando normalmente a dissipação de calor em 30-50%.
  • Capa do Ventilador (Sudário):Direciona o ar do ventilador precisamente sobre a parte mais quente da carcaça (geralmente ao redor das áreas dos rolamentos).
  • Jaqueta de resfriamento de água:Para ciclos de trabalho extremos ou altas temperaturas ambientes, um invólucro com camisa personalizada permite que o líquido refrigerante circule para remover o calor diretamente. Isto pode duplicar ou triplicar a capacidade térmica efetiva da unidade.
  • Sistema de Circulação de Óleo com Resfriador Externo:Para as unidades maiores, oferecemos sistemas onde o óleo é bombeado através de um resfriador externo de ar-óleo ou água-óleo, mantendo uma temperatura constante e ideal do óleo, independentemente da carga.

Nosso compromisso em nossa fábrica é controlar todas as variáveis. Desde a análise espectrográfica dos lingotes de bronze recebidos até a verificação final da imagem térmica durante o teste de rodagem com carga, nossa caixa de engrenagens sem-fim foi construída para ser um parceiro confiável em suas aplicações mais exigentes. O nome Raydafon Technology Group Co., Limited na unidade significa um componente projetado com uma compreensão empírica profunda de como as condições de carga afetam a confiabilidade a longo prazo. Não fornecemos apenas uma caixa de velocidades; fornecemos um sistema projetado para absorver, distribuir e dissipar a energia mecânica de sua aplicação de maneira previsível e segura durante toda a vida útil do projeto.

---

Quais são os principais parâmetros de carga que os engenheiros devem calcular para obter confiabilidade?

Selecionar a caixa de engrenagens helicoidal correta é um exercício preditivo. Para garantir a confiabilidade a longo prazo, os engenheiros devem ir além do simples cálculo de “potência e relação” e analisar o perfil de carga completo. A aplicação incorreta, muitas vezes devido a uma avaliação de carga incompleta, é uma das principais causas de falhas em campo. Aqui, descrevemos os parâmetros críticos que nossa equipe técnica avalia ao dimensionar uma caixa de engrenagens sem-fim para um cliente, fornecendo a metodologia detalhada por trás de cada um.

O cálculo fundamental: Torque de saída necessário (T2)

Isso parece básico, mas erros são comuns. Deve ser o torqueno eixo de saída da caixa de câmbio.

• Fórmula:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (eficiência). Ou a partir dos primeiros princípios: T2 = Força (N) * Raio (m) para um guincho; ou T2 = (Puxação do Transportador (N) * Raio do Tambor (m)).
• Erro comum:Usando a potência do motor e a velocidade de entrada sem levar em conta as perdas de eficiência através do sistema (outras caixas de engrenagens, correias, correntes) antes de nossa caixa de engrenagens sem-fim. Sempre meça ou calcule o torque no ponto de conexão ao nosso eixo de entrada ou saída.

O multiplicador não negociável: fator de serviço (SF) - um mergulho profundo

O Fator de Serviço é a linguagem universal para contabilizar a dureza do mundo real. É um multiplicador aplicado ao valor calculadotorque de saída necessário (T2)para determinar otorque nominal mínimo exigido da caixa de engrenagens.

A seleção do Fator de Serviço é baseada numa avaliação sistemática de três categorias principais:

1. Características da fonte de energia (motor principal):
   • Motor Elétrico (CA, trifásico):SF = 1,0 (base). No entanto, considere:
     • Partidas de alta inércia:Motores que acionam cargas de alta inércia (ventiladores, tambores grandes) podem consumir 5-6x FLC durante a partida. Este torque transitório é transmitido. Adicione 0,2-0,5 ao SF ou use um soft starter/VFD.
     • Número de partidas/hora:Mais de 10 partidas por hora constituem uma tarefa de partida pesada. Adicione 0,3 a SF.
   • Motor de Combustão Interna:Devido às pulsações de torque e ao potencial de choque devido ao engate repentino (embreagens), um SF mínimo de 1,5 é típico.
   • Motor Hidráulico:Geralmente suave, mas com potencial para picos de pressão. SF normalmente 1,25-1,5 dependendo da qualidade da válvula de controle.
2. Características da máquina acionada (carga):Esta é a categoria mais crítica.
   • Carga Uniforme (SF 1.0):Torque constante e previsível. Exemplos: Gerador elétrico, transportador de velocidade constante com peso uniformemente distribuído, misturador com fluido de viscosidade uniforme.
   • Carga de choque moderada (SF 1,25 - 1,5):Funcionamento irregular com picos periódicos e previsíveis. Exemplos: Transportadores com alimentação intermitente, talhas leves, máquinas de lavanderia, máquinas de embalagem.
   • Carga de choque pesada (SF 1,75 - 2,5+):Demandas severas e imprevisíveis de alto torque. Exemplos: Trituradores de rochas, moinhos de martelos, puncionadeiras, guinchos pesados ​​com caçambas, equipamentos florestais. Para casos extremos, como um britador de escória, aplicamos SFs de 3,0 com base em dados históricos de falhas.
3. Duração operacional diária (ciclo de trabalho):
   • Intermitente (≤ 30 min/dia):Às vezes, SF pode ser ligeiramente reduzido (por exemplo, multiplicar por 0,8), mas nunca abaixo de 1,0 para a classe de carga. Aconselha-se cautela.
   • 8 a 10 horas/dia:Serviço industrial padrão. Use o SF completo da avaliação da fonte de energia e da máquina acionada.
   • Serviço contínuo 24 horas por dia, 7 dias por semana:O cronograma mais exigente para a vida em fadiga.Aumente o SF da avaliação acima em um mínimo de 0,2.Por exemplo, uma carga uniforme em serviço 24 horas por dia, 7 dias por semana, deve usar um SF de 1,2, não 1,0.

Fórmula para torque nominal mínimo da caixa de engrenagens:T2_avaliado_min = T2_calculado * SF_total.

A verificação crítica: capacidade térmica (classificação térmica HP)

Este é frequentemente o fator limitante, especialmente em caixas de engrenagens menores ou aplicações de alta velocidade. Uma caixa de câmbio pode ser mecanicamente forte o suficiente, mas ainda assim superaquecer.

• O que é:A potência máxima de entrada que a caixa de engrenagens pode transmitir continuamente sem que a temperatura interna do óleo exceda um valor estável (normalmente 90-95°C) em um ambiente padrão de 40°C.
• Como verificar:A sua aplicaçãopotência de entrada necessária (P1)deve ser ≤ da caixa de câmbioClassificação térmica de HPna sua velocidade de entrada operacional (n1).
• Se P1_required > Classificação Térmica:Você DEVE reduzir a capacidade mecânica (use um tamanho maior) ou adicionar resfriamento (ventilador, camisa de água). Ignorando o superaquecimento e a falha rápida desta garantia.
• Nossos dados:Nosso catálogo fornece gráficos claros mostrando HP térmico vs. RPM de entrada para cada tamanho de caixa de engrenagens sem-fim, com e sem resfriamento por ventilador.

Cálculos de força externa: carga radial (OHL) e carga de impulso

As forças aplicadas aos eixos por componentes externos são separadas e aditivas ao torque transmitido.

• Fórmula de carga radial (OHL) (para corrente/roda dentada ou polia):
  OHL (N) = (2000 * Torque no eixo (Nm)) / (Diâmetro do passo da roda dentada/polia (mm))
  Torque no eixoé T1 (entrada) ou T2 (saída). Você deve verificar o OHL em ambos os eixos.
• Carga de impulso (carga axial) de engrenagens helicoidais ou transportadores inclinados:Esta força atua ao longo do eixo do eixo e deve ser calculada a partir da geometria do elemento acionado.
• Verificação:O OHL e a carga axial calculados devem ser ≤ os valores permitidos listados em nossas tabelas para o modelo de redutor sem-fim selecionado, na distância específica da face da carcaça (X) onde a força é aplicada.

Especificações ambientais e de aplicação

• Temperatura ambiente:Se acima de 40°C, a capacidade térmica é reduzida. Se estiver abaixo de 0°C, a viscosidade inicial do lubrificante é uma preocupação. Informe-nos da gama.
• Posição de montagem:Verme por cima ou por baixo? Isto afeta o nível do cárter de óleo e a lubrificação do rolamento superior. Nossas classificações são normalmente para worm-over-position. Outros cargos podem exigir consulta.
• Perfil do Ciclo de Trabalho:Forneça um gráfico ou uma descrição se a carga variar de forma previsível. Isto permite uma análise mais sofisticada do que apenas um FS estático.

Nossa abordagem na Raydafon Technology é colaborativa. Fornecemos aos nossos clientes planilhas de seleção detalhadas que abordam todos os parâmetros acima. Mais importante ainda, oferecemos suporte direto de engenharia. Ao compartilhar todos os detalhes da sua aplicação – especificações do motor, inércia de partida, perfil do ciclo de carga, condições ambientais e desenhos de layout – podemos selecionar em conjunto uma caixa de engrenagens sem-fim que não seja apenas adequada, mas também confiável para suas condições de carga específicas. Este meticuloso processo de cálculo, baseado em décadas de dados de testes de fábrica, é o que separa uma seleção correta de uma catastrófica.

---

Como a manutenção e a montagem adequadas podem neutralizar o desgaste relacionado à carga?

Mesmo a caixa de engrenagens helicoidais com design mais robusto daRaydafonpode sucumbir a falhas prematuras se instalado ou mantido incorretamente. A montagem adequada e um regime de manutenção disciplinado são as suas alavancas operacionais para neutralizar diretamente o impacto implacável da carga. Essas práticas preservam a geometria de suporte de carga projetada e a integridade da lubrificação, garantindo que a unidade funcione conforme projetada durante toda a sua vida útil.

Fase 1: Pré-instalação e montagem – Estabelecendo a base para confiabilidade

Erros cometidos durante a instalação criam defeitos inerentes e amplificadores de carga que nenhuma manutenção posterior pode corrigir totalmente.

• Armazenamento e Manuseio:
  • Armazene a unidade em um ambiente limpo e seco. Se armazenado por mais de 6 meses, gire o eixo de entrada várias voltas completas a cada 3 meses para revestir novamente as engrenagens com óleo e evitar falsa formação de sal nos rolamentos.
  • Nunca levante a unidade apenas pelos eixos ou pelas alças fundidas do alojamento. Use uma tipoia ao redor da caixa. Deixar cair ou causar choques na unidade pode causar alterações de alinhamento interno ou danos aos rolamentos.
• Fundação e Rigidez:
  • A base de montagem deve ser plana, rígida e usinada com tolerância suficiente (recomendamos melhor que 0,1 mm por 100 mm). Uma base flexível flexionará sob carga, desalinhando a caixa de engrenagens com o equipamento conectado.
  • Use calços, não arruelas, para corrigir o nivelamento da base. Certifique-se de que os pés de montagem estejam totalmente apoiados.
  • Use o grau correto de fixador (por exemplo, grau 8.8 ou superior). Aperte os parafusos em um padrão cruzado com o torque especificado em nosso manual para evitar distorção da carcaça.
• Alinhamento do eixo: a tarefa mais crítica.
  • Nunca alinhe a olho nu ou com régua.Sempre use um relógio comparador ou uma ferramenta de alinhamento a laser.
  • Alinhe o equipamento acoplado ao redutor, e não vice-versa, para evitar distorções na carcaça do redutor.
  • Verifique o alinhamento nos planos vertical e horizontal. O alinhamento final deve ser feito com o equipamento em temperatura normal de operação, pois o crescimento térmico pode alterar o alinhamento.
  • O desalinhamento permitido para acoplamentos flexíveis é normalmente muito pequeno (frequentemente menos de 0,05 mm radial, 0,1 mm angular). Exceder isso induz cargas de flexão cíclicas nos eixos, aumentando drasticamente o desgaste dos rolamentos e das vedações.
• Conexão de Componentes Externos (Polias, Rodas dentadas):
• Use um extrator adequado para instalar; nunca martele diretamente no eixo ou nos componentes da caixa de engrenagens.
• Certifique-se de que as chaves estejam encaixadas corretamente e não fiquem salientes. Use parafusos de fixação na orientação correta para travar o componente.
• Verifique se a carga radial (OHL) desses componentes está dentro do limite publicado para a caixa de engrenagens sem-fim selecionada na distância correta 'X'.

Fase 2: Lubrificação – A Batalha Contínua Contra o Desgaste Induzido pela Carga

A lubrificação é o agente ativo que evita que a carga cause contato metal com metal.

• Preenchimento Inicial e Arrombamento:
  • Use apenas o tipo e viscosidade de óleo recomendados (por exemplo, Poliglicol Sintético ISO VG 320). O óleo errado não pode formar o filme EHD necessário sob alta pressão de contato.
  • Encha até o centro do visor ou bujão do nível de óleo - nem mais, nem menos. O enchimento excessivo causa perdas por agitação e superaquecimento; o enchimento insuficiente deixa engrenagens e rolamentos famintos.
  • A primeira troca de óleo é crítica.Após as primeiras 250-500 horas de operação, troque o óleo. Isso remove as partículas de desgaste geradas à medida que os dentes da engrenagem se conformam microscopicamente entre si sob a carga inicial. Esses detritos são altamente abrasivos se deixados no sistema.
• Mudanças de óleo de rotina e monitoramento de condições:
  • Estabeleça um cronograma baseado no horário de funcionamento ou anualmente, o que ocorrer primeiro. Para serviço 24 horas por dia, 7 dias por semana, as trocas a cada 4.000-6.000 horas são comuns com óleo sintético.
  • Análise de óleo:A ferramenta preditiva mais poderosa. Envie uma amostra para um laboratório a cada troca de óleo. O relatório mostrará:
    • Metais:O aumento do ferro (aço sem-fim) ou do cobre/estanho (bronze da roda) indica desgaste ativo. Um aumento repentino indica um problema.
    • Viscosidade:O óleo engrossou (oxidação) ou diluiu (cisalhamento, diluição de combustível)?
    • Contaminantes:Silício (sujeira), teor de água, índice de acidez. A água (>500 ppm) é especialmente prejudicial, pois promove a ferrugem e degrada a resistência da película de óleo.
• Relubrificação de vedações (se aplicável):Alguns projetos possuem vedações de purga de graxa. Use a graxa de complexo de lítio especificada para alta temperatura com moderação para evitar contaminar o cárter de óleo.

Fase 3: Monitoramento Operacional e Inspeção Periódica

Ser o sistema de alerta precoce para problemas relacionados à carga.

• Monitoramento de temperatura:
  • Use um termômetro infravermelho ou um sensor montado permanentemente para verificar regularmente a temperatura do alojamento perto das áreas dos rolamentos e do cárter de óleo.
  • Estabeleça uma temperatura basal sob carga normal. Um aumento sustentado de 10-15°C acima da linha de base é um aviso claro de aumento de atrito (desalinhamento, falha de lubrificante, sobrecarga).
• Análise de vibração:
  • Medidores portáteis simples podem rastrear a velocidade geral de vibração (mm/s). Tendência disso ao longo do tempo.
  • O aumento da vibração indica deterioração dos rolamentos, desgaste irregular ou desequilíbrio nos equipamentos conectados – todos os quais aumentam as cargas dinâmicas na caixa de engrenagens.
• Verificações auditivas e visuais:
  • Ouça as mudanças no som. Um novo gemido pode indicar desalinhamento. Uma batida pode indicar falha no rolamento.
  • Procure vazamentos de óleo, que podem ser um sintoma de superaquecimento (endurecimento da vedação) ou excesso de pressurização.
• Reaperto de parafusos:Após as primeiras 50 a 100 horas de operação e, a partir de então, anualmente, verifique novamente o aperto de todos os parafusos de fundação, alojamento e acoplamento. A vibração dos ciclos de carga pode afrouxá-los.

Tabela abrangente de cronograma de manutenção

Ação	Frequência / Tempo	Finalidade e conexão de carga	Principais notas do procedimento
Mudança inicial de óleo	Após as primeiras 250-500 horas de operação.	Remove detritos de desgaste inicial (partículas abrasivas) gerados durante o processo de assentamento de carga de engrenagens e rolamentos. Impede a aceleração do desgaste abrasivo.	Escorra enquanto estiver quente. Lave apenas com o mesmo tipo de óleo se houver excesso de detritos. Reabasteça até o nível correto.
Troca e análise de óleo de rotina	A cada 4.000-6.000 horas de operação ou 12 meses. Mais frequente em ambientes sujos/quentes.	Repõe aditivos degradados, remove metais de desgaste acumulados e contaminantes. A análise do óleo fornece uma tendência de desgaste, um indicador direto da severidade da carga interna e da integridade dos componentes.	Colete uma amostra de óleo do meio do cárter durante a operação. Envie para o laboratório. Documente os resultados para estabelecer linhas de tendência para elementos críticos como Fe, Cu, Sn.
Verificação do torque do parafuso	Após 50-100 horas, depois anualmente.	Evita o afrouxamento devido à vibração e ao ciclo térmico sob carga. Parafusos soltos permitem movimento e desalinhamento do alojamento, criando cargas irregulares e de alta tensão.	Use uma chave de torque calibrada. Siga o padrão cruzado para os parafusos do alojamento e da base.
Verificação de alinhamento	Após a instalação, após qualquer manutenção nos equipamentos conectados e anualmente.	Garante que os eixos conectados sejam colineares. O desalinhamento é uma fonte direta de cargas de flexão cíclicas, causando falha prematura do rolamento e contato desigual com as engrenagens (carga nas bordas).	Execute com equipamento em temperatura operacional. Use ferramentas de laser ou relógio comparador para precisão.
Monitoramento de tendências de temperatura e vibração	Leituras semanais/mensais; monitoramento contínuo para aplicações críticas.	Detecção precoce de problemas (falha de lubrificação, desgaste de rolamentos, desalinhamento) que aumentam o atrito interno e as cargas dinâmicas. Permite a intervenção planejada antes de uma falha catastrófica.	Marque os pontos de medição na caixa. Registre a temperatura ambiente e as condições de carga para uma comparação precisa.
Inspeção visual para vazamentos e danos	Passeio diário/semanal.	Identifica vazamentos de óleo (potencial perda de lubrificante levando ao desgaste) ou danos físicos causados ​​por impactos externos que podem comprometer a integridade do alojamento sob carga.	Verifique as faces da vedação, as juntas do alojamento e o respiro. Certifique-se de que o respiro esteja limpo e desobstruído.

A experiência da nossa fábrica vai além do ponto de venda. Nossa documentação técnica inclui guias de instalação abrangentes e listas de verificação de manutenção adaptadas aos nossos produtos. Ao fazer parceria conosco, você ganha não apenas uma caixa de engrenagens sem-fim de qualidade, mas também a estrutura de conhecimento e suporte para garantir que ela cumpra sua vida útil projetada, gerenciando ativamente os desafios de carga que enfrenta todos os dias. Confiabilidade é uma parceria e nosso compromisso é ser seu recurso técnico desde a instalação até décadas de serviço.

---

Resumo: Garantindo confiabilidade a longo prazo por meio do reconhecimento de carga

Compreender como as condições de carga afetam a confiabilidade a longo prazo das unidades de engrenagens helicoidais é a base para uma engenharia de aplicação bem-sucedida. É uma interação multifacetada entre estresse mecânico, gerenciamento térmico, ciência de materiais e práticas operacionais. Como exploramos, as cargas adversas aceleram os mecanismos de desgaste, como abrasão, corrosão e desgaste, levando à perda de eficiência e falha prematura.

Na Raydafon Technology Group Co., Limited, combatemos isso por meio de um design intencional: desde nossos sem-fins de aço endurecido e rodas de bronze até nossas carcaças rígidas e rolamentos de alta capacidade, todos os aspectos de nossa caixa de engrenagens sem-fim são projetados para gerenciar e suportar perfis de carga exigentes. No entanto, a parceria para a fiabilidade é partilhada. O sucesso depende do cálculo preciso dos fatores de serviço, limites térmicos e cargas externas durante a seleção, seguido de uma instalação meticulosa e de uma cultura de manutenção proativa.

Ao visualizar a carga não como um número único, mas como um perfil de vida útil dinâmico, e ao escolher um parceiro de caixa de engrenagens com a profundidade de engenharia adequada, você transforma um componente crítico em um ativo confiável. Convidamos você a aproveitar nossas duas décadas de experiência. Deixe nossa equipe de engenharia ajudá-lo a analisar suas condições específicas de carga para especificar a solução ideal de caixa de engrenagens sem-fim, garantindo desempenho, longevidade e máximo retorno do seu investimento.

Entre em contato com Raydafon Technology Group Co., Limitedhoje para uma análise detalhada da aplicação e recomendação de produtos. Baixe nosso documento técnico abrangente sobre cálculo de carga ou solicite uma auditoria local de nossos engenheiros para avaliar seus sistemas de acionamento atuais.

---

Perguntas frequentes (FAQ)

Q1: Qual é o tipo de carga mais prejudicial para uma caixa de engrenagens sem-fim?
A1: As cargas de choque são normalmente as mais prejudiciais. Um pico repentino de torque de alta magnitude pode romper instantaneamente a película crítica de óleo entre o sem-fim e a roda, causando desgaste adesivo imediato (arranhões) e potencialmente rachando dentes ou rolamentos. Também induz ciclos de alto estresse que aceleram a fadiga. Embora as sobrecargas sustentadas sejam prejudiciais, a natureza instantânea das cargas de choque muitas vezes não deixa tempo para a inércia do sistema absorver o impacto, tornando-as particularmente severas.

P2: Como a sobrecarga contínua em, digamos, 110% do torque nominal afeta a vida útil?
A2: A sobrecarga contínua, mesmo que marginalmente, reduz drasticamente a vida útil. A relação entre carga e vida útil do rolamento/engrenagem é muitas vezes exponencial (seguindo uma relação de lei cúbica para rolamentos). Uma sobrecarga de 110% pode reduzir a vida útil esperada do rolamento L10 em aproximadamente 30-40%. Mais criticamente, eleva a temperatura operacional devido ao aumento do atrito. Isto pode levar à fuga térmica, onde o óleo mais quente fica mais fino, levando a mais fricção e a um óleo ainda mais quente, causando, em última análise, uma rápida quebra do lubrificante e um desgaste catastrófico num curto período.

Q3: Um fator de serviço maior pode garantir completamente a confiabilidade sob cargas variáveis?
A3: Um fator de serviço maior é uma margem de segurança crucial, mas não é uma garantia absoluta. É responsável por incógnitas no caráter e na frequência da carga. No entanto, a confiabilidade também depende da instalação correta (alinhamento, montagem), da lubrificação adequada e de fatores ambientais (limpeza, temperatura ambiente). O uso de um fator de serviço alto seleciona uma caixa de engrenagens mais robusta com maior capacidade inerente, mas ela ainda deve ser instalada e mantida corretamente para atingir toda a vida útil potencial.

Q4: Por que a capacidade térmica é tão importante quando se discute carga?
A4: Em uma caixa de engrenagens sem-fim, uma parte significativa da potência de entrada é perdida na forma de calor devido ao atrito de deslizamento. A carga determina diretamente a magnitude dessa perda por atrito. A capacidade térmica é a taxa na qual a carcaça da caixa de engrenagens pode dissipar esse calor para o ambiente sem que a temperatura interna exceda o limite seguro para o lubrificante (normalmente 90-100°C). Se a carga aplicada gerar calor mais rápido do que pode ser dissipado, a unidade superaquecerá, quebrando o óleo e levando a uma falha rápida, mesmo que os componentes mecânicos sejam fortes o suficiente para suportar o torque.

Q5: Como as cargas radiais degradam especificamente uma caixa de engrenagens sem-fim?
A5: As cargas radiais aplicam um momento fletor ao eixo de saída. Esta força é transportada pelos rolamentos do eixo de saída. OHL excessivo causa fadiga prematura do rolamento (brinelamento, lascamento). Também desvia ligeiramente o eixo, o que desalinha a malha precisa entre o sem-fim e a roda. Esse desalinhamento concentra a carga em uma extremidade do dente, causando corrosão e desgaste localizados, aumentando a folga e gerando ruído e vibração. Isso prejudica efetivamente a distribuição de carga cuidadosamente projetada do conjunto de engrenagens.

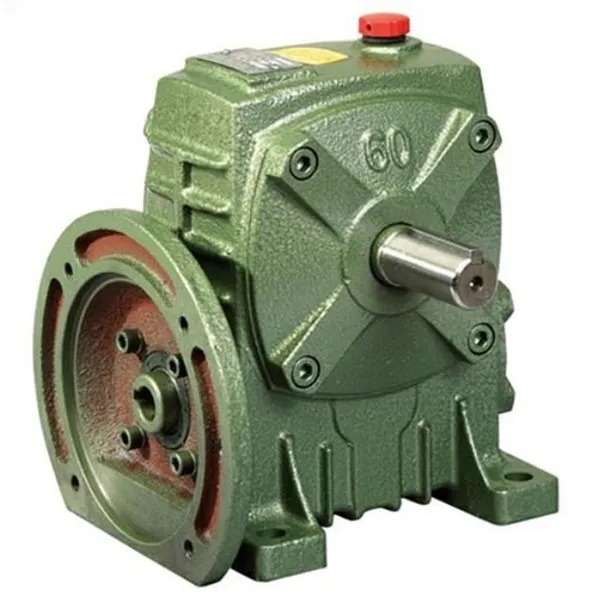

Caixa de engrenagens sem-fim da tecnologia Raydafon: principais parâmetros de projeto para resiliência de carga
