Caixas de engrenagens sem-fim série WPDA

Caixas de engrenagens sem-fim da série WPDA — 13 tamanhos de carcaça (40–250), relações 5:1 a 100:1, torque de saída 15–2.500 N·m, potência de entrada 0,12–15 kW, carcaça de ferro fundido IP65 com lubrificação forçada. A roda sem-fim é temperada e retificada até HRC 58–62; uma vedação de lábio duplo mantém o pó de farinha, o lodo do campo e a água de lavagem fora da cavidade da engrenagem. Estão disponíveis montagens de pé, flange e eixo oco, e o eixo de saída pode ser usinado para combinar com seu motor existente. Envie sua potência de entrada, relação necessária e flange do motor - retornamos uma estrutura correspondente, desenho dimensional e orçamento direto da fábrica em 24 horas.
4050607080100120135147155175200250

Caixas de engrenagens sem-fim da série WPDA — Proporções 5:1 a 100:1, 15–2.500 N·m, carcaça de ferro fundido IP65

Se você estiver adquirindo um redutor de rosca sem fim para um misturador, transportador, linha de embalagem ou implemento agrícola, os três números que decida se ele se encaixa na relação, no torque de saída e no flange do motor. A série WPDA cobre todos os três em treze tamanhos de carcaça de 40 a 250, com potência de entrada de 0,12 kW a 15 kW e carcaça de ferro fundido que mantém IP65 sob lavagem e poeira. As tabelas abaixo permitem combinar uma moldura com a sua função sem abrir um catálogo.

Instantâneo de especificação

  • Tamanhos de quadro40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Potência de entrada0,12 kW – 15 kW
  • Taxa de redução5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Torque de saída15 N·m – 2.500 N·m
  • HabitaçãoFerro fundido de alta resistência, resistente a impactos e deformações
  • Roda sem-fimSuperfície do dente temperada e retificada HRC 58–62
  • ProteçãoIP65 — vedação de lábio duplo mais vedação de óleo de esqueleto à prova de poeira
  • MontagemPé, flange ou eixo oco; eixo de saída usinado para o seu motor
  • LubrificaçãoCircuito de lubrificação forçada, reservatório abaixo de 60 °C em serviço 24 horas por dia, 7 dias por semana
WPDA Series Worm Gearboxes — cast iron housing worm reducer

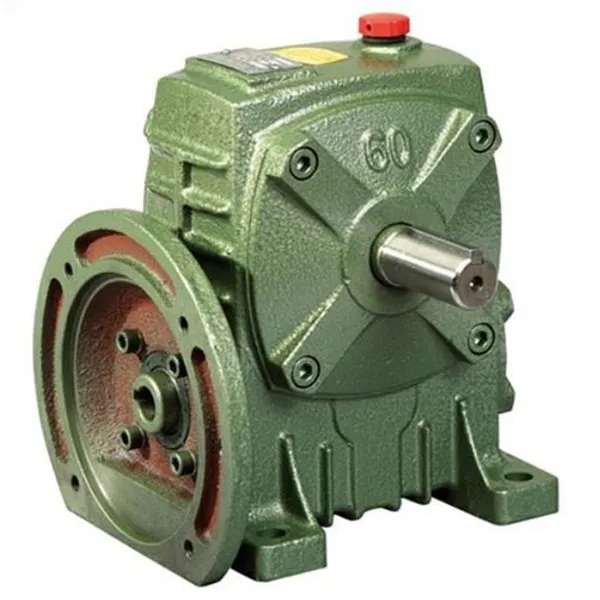

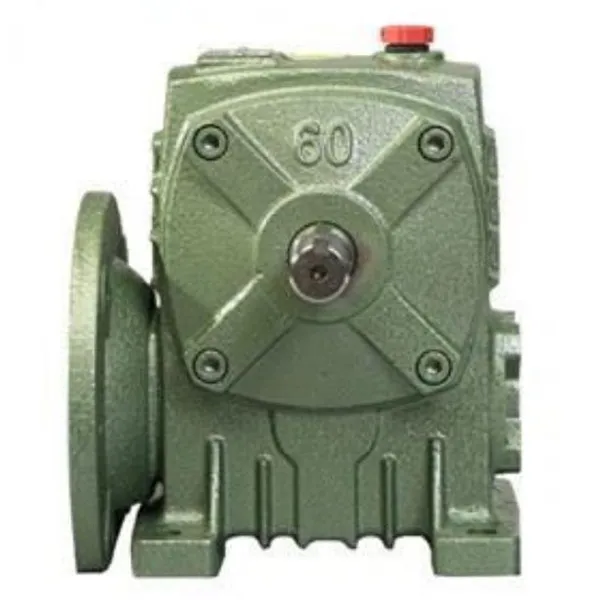

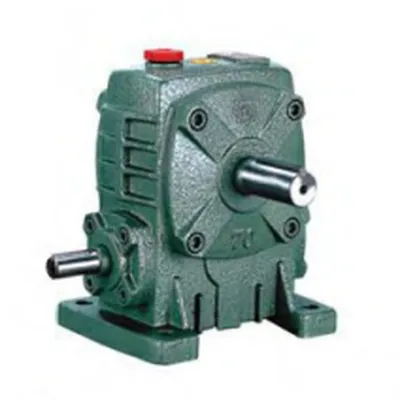

Redutor sem-fim WPDA — carcaça em ferro fundido, eixo de entrada montado em flange, eixo de saída oco ou sólido.

Onde o WPDA se encaixa

Processamento e mistura de alimentos

O travamento automático segura a pá quando o motor para

Uma proporção de 40:1 no WPDA-70 permite que uma pá de mixagem de grande capacidade comece sob carga sem travar. Quando a linha para, a geometria do sem-fim de travamento automático evita que a pá caia sob seu próprio peso. O a vedação de lábio duplo mantém o pó de farinha longe do óleo, de modo que o intervalo de manutenção é de aproximadamente seis meses.

Águas Residuais e Triagem

Carcaça em ferro fundido e vedação de lábio duplo contra umidade

Em uma estação de esgoto ou de triagem de lixo, o vazamento de óleo através de uma vedação desgastada é o que mata os rolamentos. O WPDA-100 usa uma carcaça de ferro fundido à prova de ferrugem e uma vedação de lábio duplo; o ruído operacional medido cai em torno 80 dB a 62 dB, o que é importante nos turnos noturnos em zonas residenciais.

Maquinaria agrícola

Proporção de 60:1 triplica o torque do tambor em uma colheitadeira

Em um tambor de debulha combinada, um WPDA-80 60:1 aumenta o torque do motor aproximadamente três vezes e melhora a debulha eficiência em cerca de 25%. O eixo oco é montado diretamente no eixo de transmissão existente, de modo que a estrutura não necessita de reusinagem. IP65 mantém o lodo e a chuva fora da cavidade da engrenagem.

Logística e Elevação

O layout em ângulo reto economiza 30% do espaço de instalação

Em linhas de classificação automatizadas e plataformas de elevação, o layout sem-fim em ângulo reto permite que o motor fique ao lado eixo acionado em vez de atrás dele. Um WPDA-60 25:1 oferece posicionamento preciso o suficiente para classificação de pacotes sem servo. Os eixos de saída podem ser usinados para combinar com motores importados, evitando uma transmissão completa trocar. Veja oCaixa de engrenagens sem-fim Série WPfaixa para taxas de proporção mais baixa.

Tabela de Seleção – Potência, Proporção e Peso

Referência rápida do tamanho do chassi — potência nominal de entrada e peso
Tamanho Potência de entrada (kW) Faixa de proporção Peso (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11h0 – 15h00 5:1 – 80:1 396

O torque de saída varia de 15 N·m no tamanho 40 a 2.500 N·m no tamanho 250. Se sua função precisar de uma relação fora dos nove etapas padrão, solicite o par mais próximo e confirmaremos a velocidade e o torque reais de saída.

Dimensões de Instalação — Tamanhos de Estrutura 40 a 250

Dimensões de montagem (mm) — A, AB, BB, H, HL, flange LA/LB/LC, furo de entrada Q/U, eixo de saída LS/S
Tamanho A AB BB H HL M N E F G Z Los Angeles LIBRA LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16x6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16x6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Todas as dimensões em milímetros. No celular, deslize a mesa horizontalmente para alcançar as colunas do flange e do eixo. Envie a estrutura do seu motor e o tamanho do eixo de saída necessário e confirmaremos a linha correspondente antes de fazer o pedido.

Por que os compradores especificam esta série

01

Roda sem-fim temperada e retificada, HRC 58–62

A roda sem-fim passa por têmpera e retificação, com dureza superficial do dente na faixa HRC 58–62. Em uma aplicação de transportador de mineração, dois anos de operação contínua produziram menos de 0,1 mm de desgaste de engrenagem — aproximadamente três vezes a vida útil de um redutor padrão na mesma função. Ofabricação de engrenagens de precisãopágina mostra o etapas de moagem e inspeção por trás dessa figura.

02

A lubrificação forçada mantém o cárter abaixo de 60 °C em serviço 24 horas por dia, 7 dias por semana

Um circuito interno de lubrificação forçada alimenta a malha e os rolamentos, em vez de depender apenas de respingos. Em operação contínua 24 horas, o cárter do óleo permanece abaixo de 60 °C, o que retarda a oxidação do lubrificante e mantém o espessura do filme no contato do sem-fim. Essa é a diferença entre um redutor que dura uma temporada e um isso dura vários.

03

Vedação de lábio duplo IP65 e um invólucro que não enferruja

Uma vedação de lábio duplo mais uma vedação de óleo de esqueleto à prova de poeira mantém IP65 contra lama, chuva e poeira de processo. Em um local de triagem de lixo onde redutores comuns vazaram óleo e foram apreendidos em três meses, um WPDA-100 funcionou 18 meses no mesmo ambiente corrosivo sem uma gota de vazamento. Se o seu dever é mais leve e você precisa um envelope menor, compare oCaixa de engrenagens helicoidais da série RV.

04

Eixo de saída usinado no seu motor, e não o contrário

Montagem de pé, flange e eixo oco estão disponíveis, e o eixo de saída pode ser usinado no tamanho do motor ou eixo acionado que você já possui. Uma fábrica de máquinas agrícolas precisava de um eixo que combinasse com um eixo mais antigo. motor; o eixo de reposição foi enviado em três dias e aparafusado sem trocar o motor. Para direitos agrícolas, consulte ocaixa de engrenagens agrícolaalcance também.

Feedback do cliente

“Nós os operamos em uma oficina de alimentos úmidos, onde as caixas de câmbio anteriores enferrujavam e precisavam de paradas frequentes. Com a série WPDA, a caixa não enferrujou mesmo com farinha e umidade o dia todo, e o bronze a roda sem-fim ainda está limpa. O ruído durante a operação é quase insignificante, por isso não interfere mais com o equipamento de teste de alimentos nas proximidades. Quando precisei ajustar a taxa de redução, a equipe deles me orientou diferenças de modelo e executei o cálculo de carga para mim - a unidade recomendada funcionou perfeitamente desde o primeiro começar.”

Emma WilsonFábrica de processamento de alimentos, Sydney, Austrália

“As caixas de engrenagens WPDA funcionaram muito bem em nosso projeto – confiáveis, eficientes e fáceis de instalar e manter. Desde a primeira consulta até a entrega tudo correu bem e a comunicação foi direta. Continuaremos trabalhando juntos e recomendaremos o produto a outros parceiros.”

James CarterComprador do projeto, cliente Raydafon

Envie a potência e a proporção do seu motor - obtenha uma estrutura correspondente

Informe-nos a potência de entrada, a velocidade ou relação de saída necessária, o tipo de montagem e o tamanho do eixo. Iremos confirmar o Quadro WPDA, devolva o desenho dimensional e cote ao preço de fábrica, geralmente em 24 horas. Gama completa nocaixa de engrenagens sem-fimpágina.
