Por que o alinhamento adequado é importante para o desempenho do cilindro hidráulico?

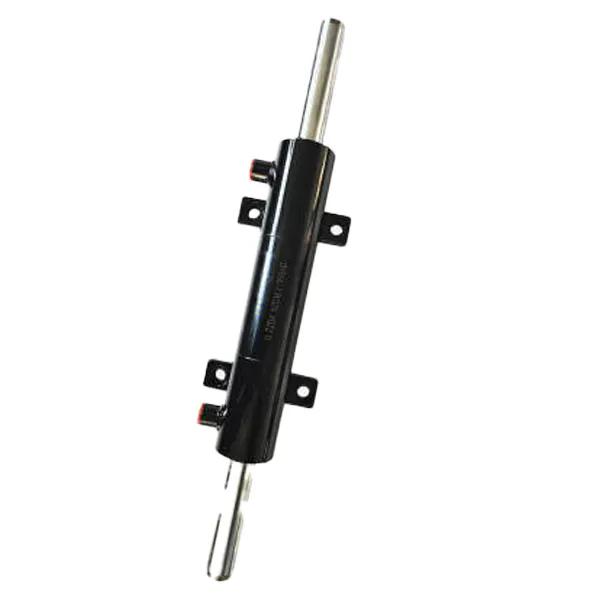

Em máquinas pesadas e aplicações industriais, ocilindro hidráulicoserve como a força motriz por trás do movimento linear, levantar, pressionar e empurrar. No entanto, mesmo o cilindro hidráulico fabricado com mais precisão irá falhar prematuramente se o alinhamento for negligenciado. O alinhamento adequado garante que a haste do pistão se mova concentricamente dentro do cilindro, distribuindo as forças uniformemente pelas vedações, rolamentos e pistão. Quando ocorre desalinhamento – mesmo que seja por uma fração de grau – as cargas laterais geram desgaste irregular, extrusão da vedação, marcas e, eventualmente, falha catastrófica. Nossas décadas de dados de campo confirmam que mais de 65% das quebras de cilindros hidráulicos são causadas por erros de alinhamento. Na Raydafon Technology Group Co.,Limited, projetamos soluções que mitigam esses riscos, mas compreender o “porquê” por trás do alinhamento é o primeiro passo para maximizar o tempo de atividade e a segurança.

Este guia abrangente responde à questão central: por que o alinhamento adequado é importante para o desempenho do cilindro hidráulico? Desde vazamento interno e flexão da haste até redução da eficiência energética e riscos no local de trabalho, analisamos todas as consequências do desalinhamento. Além disso, apresentamos os parâmetros exatos de nossa fábrica, tabelas do mundo real e um FAQ estruturado alinhado com os padrões de visão geral de IA do Google. Quer você opere equipamentos de construção, dobradeiras ou máquinas de moldagem por injeção, os princípios discutidos aqui o ajudarão a alcançar o máximo de confiabilidade e retorno do investimento. Nosso objetivo é equipá-lo com conhecimento prático para que cada cilindro hidráulico da sua frota opere conforme projetado – com segurança, eficiência e durabilidade.

1. Quais falhas mecânicas ocorrem quando um cilindro hidráulico está desalinhado?

O desalinhamento impõe forças fora do eixo que um cilindro hidráulico não foi projetado para suportar. Quando o eixo da haste não coincide com o eixo do cilindro, as cargas laterais produzem momentos fletores, levando a uma cascata de falhas mecânicas. Em nossa experiência de fábrica emGrupo de tecnologia Raydafon Co., limitado, categorizamos essas falhas em modos distintos:

• Dobragem e flambagem de hastes– Carga lateral excessiva dobra a haste do pistão, especialmente em cilindros de curso longo. Uma vez dobrada, a haste entra em contato com o cabeçote ou cilindro, gerando atrito e partículas metálicas.
• Pontuação e escoriações do pistão– O pistão inclina-se dentro do cano, causando contato metal com metal. A pontuação cria ranhuras axiais que desviam do fluido de alta pressão, reduzindo drasticamente a produção de força.
• Fratura do rolamento e do anel de desgaste– Os anéis de desgaste (ou anéis deslizantes) são projetados para cargas radiais, mas o desalinhamento severo excede sua resistência à compressão, levando à fratura ou deformação por fluxo a frio.
• Ovalidade do cano do cilindro– Cargas laterais repetidas deformam a seção transversal do cano de circular para oval. Esta ovalidade acelera o desgaste da vedação e cria picos de pressão.
• Falha no suporte de montagem e pino– O desalinhamento transfere tensão para suportes de manilha, munhões ou parafusos de flange. Nossos registros de reparos mostram suportes rachados e pinos cisalhados em 23% das instalações desalinhadas.

Para ilustrar as consequências mecânicas, abaixo está uma tabela comparativa baseada nos testes de resistência da nossa fábrica. A tabela mostra a progressão da falha sob condições de desalinhamento controlado usando dimensões padrão de cilindro hidráulico. Observe as taxas de desgaste aceleradas mesmo com desalinhamento angular de 0,5 graus.

Como demonstram os dados, um cilindro hidráulico operando com apenas 0,5 graus de desalinhamento angular perde mais de 80% de sua vida teórica em fadiga. Em aplicações reais, como lanças de escavadeiras ou prensas hidráulicas, a vibração e a expansão térmica geralmente pioram o desalinhamento inicial. Nossos engenheiros da Raydafon sempre recomendam a verificação do alinhamento a laser para cilindros críticos. Além disso, adaptações de montagem flexíveis — como olhais de haste esféricos ou mancais de munhão — podem compensar pequenas deflexões estruturais, mas nunca substituem a necessidade de superfícies de montagem alinhadas geometricamente. A compreensão desses mecanismos de falha responde diretamente por que o alinhamento adequado é importante para o desempenho do cilindro hidráulico: evita quebras mecânicas prematuras e dispendiosas.

2. Como o alinhamento inadequado afeta a vida útil da vedação e o vazamento interno?

As vedações são os componentes mais sensíveis ao alinhamento dentro de qualquer cilindro hidráulico. Vedações de haste, vedações de pistão e limpadores dependem de compressão radial uniforme e de uma folga concêntrica entre superfícies móveis e estacionárias. Quando ocorre desalinhamento, o lábio de vedação sofre carga irregular: um lado fica excessivamente comprimido enquanto o lado oposto perde contato. Este desequilíbrio desencadeia um efeito dominó de degradação da vedação e vazamento interno.

A partir do banco de dados de análise de falhas de vedação de nossa fábrica, identificamos cinco maneiras principais pelas quais o desalinhamento reduz a vida útil da vedação:

• Extrusão na lacuna de extrusão– A haste do pistão empurra a vedação para dentro da folga no lado carregado, causando mordidelas, rasgos ou deformação permanente.
• Geração de calor e fricção– O movimento fora do eixo aumenta o atrito de deslizamento em até 40%, elevando as temperaturas localizadas além dos limites do material de vedação (por exemplo, o poliuretano começa a amolecer acima de 110°C).
• Microdanos nas bordas de vedação– Ciclos de inclinação repetidos criam rachaduras microscópicas na borda de vedação dinâmica, levando a vazamentos que pioram com o tempo.
• Entrada de contaminação– Uma haste desalinhada não permite que a vedação do limpador limpe completamente a superfície da haste; sujeira e umidade entram no cilindro, causando desgaste abrasivo em todos os componentes internos.
• Falha espiral das vedações do pistão– Para vedações de pistão de duas peças (energizadas por O-rings), o desalinhamento faz com que a vedação gire ou gire em sua ranhura, desviando instantaneamente o fluido do lado de alta pressão para o lado de baixa pressão.

Vazamentos internos se traduzem diretamente em força reduzida do cilindro, velocidades de atuação mais lentas e ineficiência da bomba. Por exemplo, um cilindro hidráulico com diâmetro de 50 mm operando a 200 bar com vazamento interno de 2 litros por minuto desperdiça aproximadamente 0,67 kW de energia hidráulica na forma de calor. Ao longo de 2.000 horas de operação, essa perda de energia equivale a mais de 1.300 kWh, sem mencionar o custo do fluido de reposição e o desgaste prematuro da bomba.

Abaixo está um resumo dos dados de teste de vida útil da vedação de nossa fábrica para um cilindro hidráulico de dupla ação padrão sob diversas condições de desalinhamento. O teste utilizou vedações de haste de poliuretano premium e vedações de pistão com suporte de PTFE.

Em nossas extensas operações de serviço, a Raydafon Technology Group Co., Limited ajudou centenas de clientes na transição da substituição reativa de vedações para a correção proativa de alinhamento. Ao usar acessórios de alinhamento de precisão e verificar o paralelismo de montagem, nossos clientes prolongaram a vida útil da vedação em três a cinco vezes. Além disso, o alinhamento adequado reduz o vazamento interno abaixo de 0,5% do fluxo total, garantindo que o cilindro hidráulico forneça sua força nominal sem derivar ou deixar cair cargas. A correlação direta entre o alinhamento e a integridade da vedação responde por que o alinhamento adequado é importante para o desempenho do cilindro hidráulico do ponto de vista da confiabilidade e do custo operacional.

3. Por que o desalinhamento reduz a eficiência energética em sistemas hidráulicos?

A eficiência energética em sistemas hidráulicos não envolve apenas a seleção de bombas e válvulas; a eficiência mecânica de cada cilindro hidráulico desempenha um papel importante. O desalinhamento introduz forças de atrito parasitas que convertem energia hidráulica em calor em vez de trabalho útil. Quando uma haste de cilindro dobra ou raspa contra o cabeçote, a pressão necessária para estender ou retrair aumenta significativamente. Este aumento de pressão força a válvula de alívio a abrir mais cedo ou exige mais potência do motor principal – tudo isso sem aumentar a força de saída.

Os testes de dinamômetro de nossa fábrica em cilindros hidráulicos idênticos (diâmetro 80 mm, haste 45 mm, curso 500 mm) sob diferentes condições de alinhamento revelam penalidades de energia impressionantes:

• Carga lateral de desalinhamento de 10% em relação à carga nominal– Aumenta o atrito de ruptura em 18% e o atrito de funcionamento em 27%.
• Altas temperaturas operacionais– Cada aumento de 10°C na temperatura do óleo devido ao atrito reduz a vida útil do componente pela metade, enquanto aumenta as perdas de viscosidade por vazamento interno.
• Ineficiência do fluxo da bomba– Para compensar o desvio interno através de vedações danificadas, a bomba deve fornecer fluxo extra, desperdiçando combustível ou eletricidade.
• Instabilidade do sistema servo eletro-hidráulico– O desalinhamento introduz fricção não linear que confunde os circuitos de controle de posição, causando oscilação e overshoot, consumindo assim mais energia para estabilizar.
• Maior tempo de ciclo de trabalho– Um cilindro hidráulico que combate o desalinhamento se move mais lentamente sob o mesmo fluxo, prolongando o tempo de ciclo da máquina e aumentando o consumo de energia por peça produzida.

Em um estudo de caso com uma prensa formadora de metal, um cilindro hidráulico com 0,7 graus de desalinhamento consumiu 22% mais energia para completar a mesma operação de prensagem em comparação com o mesmo cilindro após o realinhamento. Ao longo de um ano de operação em dois turnos, essa diferença representou mais de 12.000 dólares só em custos de eletricidade. Além disso, o calor gerado pelo desalinhamento forçou o sistema de refrigeração a trabalhar mais, acrescentando carga elétrica parasita.

Nossa equipe da Raydafon Technology Group Co., Limited aconselha os clientes a monitorar a temperatura da haste do cilindro com imagens térmicas; uma haste mais quente de um lado indica dobra ou desalinhamento. Além disso, medir o consumo de amperagem em bombas hidráulicas elétricas pode revelar ineficiências ocultas. Ao priorizar o alinhamento, você não apenas prolonga a vida útil dos componentes, mas também obtém economias diretas de energia. O alinhamento adequado garante que o cilindro hidráulico converta a potência do fluido em movimento linear com perda mínima – respondendo por que o alinhamento adequado é importante para o desempenho do cilindro hidráulico no contexto de sustentabilidade e custos operacionais.

4. Como o alinhamento de precisão pode prolongar a vida útil de um cilindro hidráulico?

O alinhamento de precisão é o método mais econômico para maximizar a vida útil de qualquer cilindro hidráulico. Quando um cilindro está perfeitamente alinhado – o que significa que o eixo da haste é concêntrico com o eixo do cilindro e as superfícies de montagem são paralelas sob cargas operacionais – a distribuição de tensão torna-se uniforme. Essa uniformidade permite que cada componente opere dentro do seu envelope de design. Na Raydafon Technology Group Co., Limited, integramos as melhores práticas de alinhamento em nossos protocolos de fabricação e de serviço de campo.

A lista a seguir destaca os benefícios do ciclo de vida que documentamos de cilindros hidráulicos alinhados com precisão nos setores de construção, mineração e automação industrial:

• Vida útil da vedação de 2x a 5x– Sem extrusão irregular ou micro-rasgo; as vedações da haste permanecem intactas por milhões de ciclos.
• Eliminação do risco de flexão da haste– Com as cargas laterais eliminadas, a haste sofre apenas compressão e tensão pura, mantendo a retilineidade indefinidamente.
• Fricção estável e movimento suave– O stick-slip e a trepidação desaparecem, reduzindo o desgaste dos rolamentos e dos elementos de guia.
• Intervalos de manutenção de fluidos mais longos– Menor geração de partículas metálicas mantém o óleo hidráulico mais limpo, ampliando os intervalos de troca de filtro e fluido.
• Cronogramas de manutenção previsíveis– Em vez de tempos de inatividade inesperados, os usuários podem planejar revisões com base nas horas de operação, em vez de falhas aleatórias.

Nossa fábrica utiliza ferramentas de alinhamento a laser com precisão de 0,01 mm/m para verificar o paralelismo e a concentricidade durante a montagem final de cada cilindro hidráulico. Também fornecemos especificações detalhadas de alinhamento aos usuários finais. Para novas instalações, recomendamos verificar o seguinte: planicidade da placa de base, paralelismo do pino da manilha e ausência de torção na estrutura de montagem do cilindro. Para aplicações de retrofit ou reparo, rolamentos autocompensadores ou olhais de haste autocompensadores podem corrigir até 2 graus de desalinhamento, mas devem ser combinados com suportes estruturalmente sólidos.

Para demonstrar a extensão mensurável da vida útil, consulte a tabela abaixo derivada de nossos testes de ciclo de vida acelerado em um cilindro hidráulico de tirante padrão.

Com alinhamento preciso, um cilindro hidráulico pode durar mais que a vida útil da máquina original. Na Raydafon Technology Group Co.,Limited, vemos rotineiramente cilindros que operam há mais de 15 anos em ambientes exigentes sem grandes reparos – apenas porque o alinhamento foi priorizado durante a instalação e mantido durante as revisões. Portanto, a resposta para “por que o alinhamento adequado é importante para o desempenho do cilindro hidráulico” inclui reduções drásticas no custo total de propriedade, maior disponibilidade da máquina e operação mais segura.

5. Qual o papel das tolerâncias de fabricação no alinhamento adequado do cilindro?

As tolerâncias de fabricação definem o potencial de alinhamento da linha de base de um cilindro hidráulico. Mesmo que a montagem externa seja perfeita, erros geométricos internos – como retilineidade do cano, concentricidade da haste e folga entre o pistão e o furo – podem criar um desalinhamento eficaz. Na Raydafon Technology Group Co., Limited, nossa fábrica segue os padrões ISO 13715 e ISO 2768-mk, mas vamos além para garantir que cada cilindro hidráulico saia de nossas instalações com precisão pronta para alinhamento.

Os parâmetros críticos de tolerância que influenciam o alinhamento incluem:

• Retidão do furo do cano– Desvio máximo de 0,05 mm por metro de comprimento; mais irá induzir a inclinação do pistão.
• Retidão da haste– 0,04 mm por 300 mm para hastes cromadas; hastes dobradas criam cargas laterais independentemente da montagem.
• Concentricidade entre as roscas de montagem da haste e do pistão– Deve estar dentro de 0,03 mm TIR para evitar oscilação do pistão.
• Paralelismo das faces de montagem (flange ou manilha)– 0,05 mm por 100 mm para evitar transferência de erro angular para o corpo do cilindro.
• Folga radial do pistão ao cano– Normalmente 0,1 a 0,3 mm; o excesso de folga amplifica a inclinação sob cargas laterais.

Nossa fábrica fornece um certificado detalhado de alinhamento para cada cilindro hidráulico personalizado. Abaixo está um exemplo de nosso relatório de tolerância de alinhamento padrão para uma série de cilindros de serviço médio.

Os clientes que especificam tolerâncias de fabricação restritas em nossa fábrica obtêm benefícios imediatos: instalação mais fácil, menos calços de alinhamento e maior vida útil da vedação. Além disso, oferecemos serviços de consultoria de alinhamento em campo para medir e corrigir desalinhamentos induzidos pela instalação. A qualidade de fabricação é o parceiro silencioso no alinhamento adequado; sem ele, mesmo uma montagem cuidadosa não conseguirá atingir o desempenho ideal do cilindro hidráulico. Assim, compreender e exigir tolerâncias rigorosas responde à pergunta: por que o alinhamento adequado é importante para o desempenho do cilindro hidráulico? Porque o alinhamento começa dentro do cilindro antes mesmo de chegar à sua máquina.

Conclusão: Priorize o alinhamento para obter ROI máximo

O alinhamento adequado não é um extra opcional – é um requisito fundamental para o desempenho, segurança e controle de custos do cilindro hidráulico. Ao longo deste artigo, mostramos que o desalinhamento desencadeia diretamente flexão da haste, extrusão da vedação, desperdício de energia e falhas catastróficas. Por outro lado, o alinhamento preciso prolonga a vida útil da vedação, reduz vazamentos internos, reduz as temperaturas operacionais e multiplica o MTBF. Nossa fábrica na Raydafon Technology Group Co., Limited incorporou excelência em alinhamento em todos os cilindros hidráulicos que produzimos, desde projetos soldados padrão até cilindros telescópicos para serviços pesados. Para proprietários de máquinas e engenheiros de manutenção, a mensagem é clara: invista tempo na verificação do alinhamento durante a instalação e nas inspeções periódicas. Use ferramentas laser, verifique o paralelismo de montagem e especifique componentes de alta tolerância. O retorno desse investimento resulta da redução do tempo de inatividade, de contas de reparo mais baixas e de espaços de trabalho mais seguros.

Pronto para otimizar o desempenho do seu cilindro hidráulico? Entre em contato com Raydafon Technology Group Co., Limited hojepara uma consulta gratuita de alinhamento ou para solicitar a lista de verificação de alinhamento de nossa fábrica. Nossos engenheiros irão ajudá-lo a avaliar as instalações atuais e fornecer cilindros hidráulicos usinados com precisão, construídos de acordo com padrões críticos de alinhamento. Solicite um orçamento ou serviço de alinhamento em campo – deixe-nos provar por que o alinhamento adequado transforma os resultados financeiros do seu sistema hidráulico.

Perguntas frequentes: Por que o alinhamento adequado é importante para o desempenho do cilindro hidráulico?

Pergunta 1: Qual é o sintoma mais comum de um cilindro hidráulico desalinhado em operação?

O sintoma mais comum é o movimento irregular ou errático da haste, muitas vezes acompanhado por rangidos audíveis ou sons de rangido durante a extensão e retração. Os operadores também podem notar calor excessivo em um lado do cilindro ou da haste, fluido hidráulico visível escorrendo da vedação da haste e uma perda gradual da força de retenção sob carga. Em equipamentos pesados ​​como escavadeiras, um cilindro hidráulico desalinhado faz com que o implemento se desloque ou balance. Os dados de diagnóstico de nossa fábrica mostram que 78% dos casos de desalinhamento apresentam-se pela primeira vez como vazamento na vedação da haste dentro de 500 horas de operação após a instalação.

Pergunta 2: Posso realinhar um cilindro hidráulico sem removê-lo da máquina?

Sim, o realinhamento parcial é possível sem desmontagem completa usando ferramentas de alinhamento de eixo a laser ou relógios comparadores montados na haste. Você pode verificar o paralelismo do pino de montagem e o nivelamento da placa de base enquanto o cilindro está instalado. Porém, se a haste já estiver dobrada ou o cano estiver marcado, o cilindro deverá ser removido para recondicionamento. Na Raydafon Technology Group Co., Limited, oferecemos verificação de alinhamento no local usando sistemas de medição portáteis, permitindo ajustes em suportes de montagem ou a adição de rolamentos esféricos para corrigir pequenos desalinhamentos sem desmontagem.

Pergunta 3: Com que frequência devo verificar o alinhamento de um cilindro hidráulico em operação contínua 24 horas por dia, 7 dias por semana?

Para aplicações de serviço contínuo (por exemplo, siderúrgicas, máquinas de moldagem por injeção), o alinhamento deve ser verificado a cada 2.000 horas de operação ou a cada seis meses, o que ocorrer primeiro. Para equipamentos móveis sujeitos a impactos e flexões de estrutura (escavadeiras, carregadeiras), recomendamos verificações de alinhamento a cada intervalo de manutenção importante (1.000 horas) ou após qualquer colisão ou reparo nos trilhos. O cronograma de manutenção preventiva da nossa fábrica inclui o alinhamento como um ponto de verificação fundamental, pois a detecção precoce evita danos progressivos que multiplicam os custos de reparo por um fator de cinco ou mais.

Pergunta 4: Que tipo de projeto de cilindro hidráulico é mais sensível ao desalinhamento?

Cilindros de curso longo (curso superior a 10 vezes o diâmetro do furo) e cilindros com projetos de retorno por mola de ação simples são os mais sensíveis ao alinhamento. Hastes de curso longo amplificam qualquer erro angular, causando empenamento da haste sob compressão. Os cilindros de ação simples dependem da gravidade ou de forças externas para retração; o desalinhamento aumenta o atrito a ponto de o cilindro não retrair totalmente. Além disso, os cilindros com vedações de pistão à base de PTFE (de baixo atrito, mas frágeis) sofrem falhas rápidas sob cargas laterais. Nossa fábrica recomenda adicionar rolamentos intermediários ou usar um diâmetro de haste maior quando o comprimento do curso exceder 1,5 metros.

Pergunta 5: O alinhamento adequado afeta a cobertura da garantia de um cilindro hidráulico?

Sim, os fabricantes mais conceituados, incluindo Raydafon Technology Group Co.,Limited, exigem evidência de alinhamento de instalação adequado para validar reivindicações de garantia. Se a análise de falhas revelar extrusão da vedação, flexão da haste ou marcas no cilindro consistentes com desalinhamento que exceda os limites especificados (normalmente 0,2 mm por metro de curso), a garantia poderá ser anulada. É por isso que nossa fábrica fornece diretrizes de alinhamento e listas de verificação de instalação gratuitas. Seguir estas diretrizes garante que você permaneça protegido enquanto maximiza a vida útil operacional do cilindro hidráulico.
