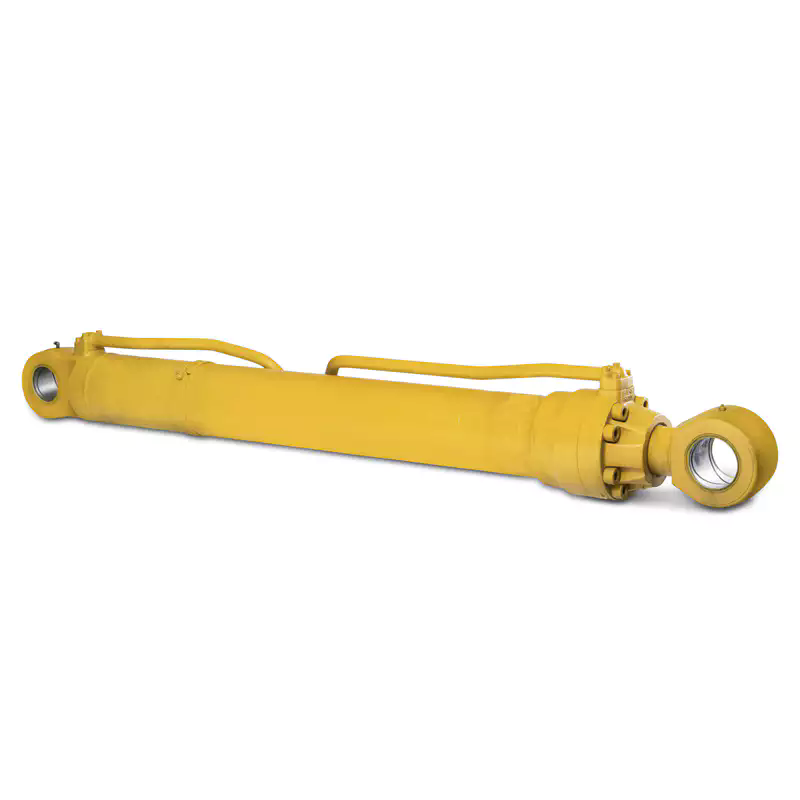

Por que o comprimento do curso é crítico ao escolher um cilindro hidráulico?

Ao selecionar um cilindro hidráulico para qualquer aplicação pesada – seja equipamento de construção, maquinário agrícola ou automação industrial – um parâmetro está acima dos demais ao ditar desempenho, segurança e longevidade:comprimento do curso. O comprimento do curso determina não apenas até que ponto o cilindro pode se estender ou retrair, mas também influencia a configuração de montagem, a resistência à flambagem da haste, a vida útil da vedação e a estabilidade geral do sistema. Escolher o comprimento de curso errado pode levar a falhas mecânicas catastróficas, tempo de inatividade dispendioso ou operação ineficiente. Neste guia abrangente, aproveitamos duas décadas de experiência no setor para explicar por que o comprimento do curso é a base da seleção de cilindros hidráulicos e como tomar uma decisão informada e adaptada às suas necessidades exatas.

Como líder em soluções de energia fluida,Grupo de tecnologia Raydafon Co., limitadoprojetou e entregou milhares de produtos personalizadosCilindro Hidráulicounidades em todo o mundo. Nossa fábrica segue rígidos padrões ISO, garantindo que o curso de cada cilindro seja otimizado para condições reais. Esteja você substituindo uma unidade existente ou projetando um novo sistema, compreender a natureza crítica do comprimento do curso evitará gargalos de desempenho e custos inesperados de reparo. Vamos nos aprofundar na mecânica, nos parâmetros e nas considerações práticas que tornam o comprimento do curso um fator decisivo.

O que define o comprimento do curso e por que ele determina o desempenho do cilindro hidráulico?

O comprimento do curso é a distância total que uma haste percorre da posição totalmente retraída (fechada) até a posição totalmente estendida (aberta). Embora a definição pareça simples, o seu impacto repercute em todas as facetas operacionais de umCilindro Hidráulico. Em meus 20 anos de trabalho com máquinas pesadas e sistemas de atuação personalizados, testemunhei inúmeros cenários em que uma incompatibilidade aparentemente pequena no comprimento do curso causou falhas graves. NoGrupo de tecnologia Raydafon Co., limitado, nossa equipe de engenharia trata o comprimento do curso como o pilar central em torno do qual todo o cilindro é projetado. Abaixo detalhamos por que esse parâmetro não é negociável.

Primeiro, o comprimento do curso determina diretamente a amplitude de movimento utilizável. Se o curso for muito curto, o equipamento não consegue atingir as posições exigidas; se for muito longo, leva a um deslocamento excessivo, potenciais colisões internas e aumenta o risco de empenamento da haste sob compressão. Além disso, o comprimento do curso influencia a dinâmica da vedação. Cursos mais longos exigem um alinhamento mais preciso para evitar desgaste irregular nas vedações do pistão e nos rolamentos da haste. Nossa fábrica documentou que os cilindros com relações curso/diâmetro otimizadas apresentam vida útil da vedação 40% maior em comparação com unidades incompatíveis disponíveis no mercado.

Fatores críticos interligados com a duração do curso

• Limite de encurvamento da haste:Quanto maior o curso, maior a chance de falha no carregamento da coluna. Os engenheiros devem calcular a carga crítica de Euler com base no comprimento do curso, no diâmetro da haste e no estilo de montagem.
• Integridade do selo:Cursos estendidos aumentam o caminho de contato entre a haste e as vedações. Nossa fábrica utiliza vedações avançadas de poliuretano que acomodam cursos mais longos, mantendo vazamento zero em ciclos elevados.
• Comprimento de guia e rolamento:Cursos mais longos requerem superfícies de rolamento mais longas para evitar que forças laterais danifiquem o cilindro.Grupo de tecnologia Raydafon Co., limitadoincorpora capas de rolamento reforçadas para lidar com cursos de até 3.000 mm sem deflexão.
• Restrições de espaço de montagem:O comprimento do curso determina os comprimentos retraído e estendido. Muitos clientes ignoram que o comprimento retraído deve caber nas estruturas da máquina. Nossa equipe de projeto sempre realiza verificações de interferência 3D.

Do ponto de vista do desempenho, o comprimento de curso correto garante que o cilindro hidráulico opere dentro da faixa de pressão pretendida. O curso superdimensionado pode introduzir volume adicional de fluido hidráulico, reduzindo o tempo de resposta do sistema. Por outro lado, o curso subdimensionado força limitações mecânicas. Em aplicações de alto ciclo, como prensas dobradeiras ou manuseio de materiais, o comprimento do curso afeta até mesmo a eficiência energética. Por exemplo, um curso 50 mm mais longo do que o necessário poderia aumentar o tempo de ciclo em 15%, impactando diretamente a produtividade. Portanto, antes de especificar um cilindro, nós emGrupo de tecnologia Raydafon Co., limitadosempre mapeie todo o perfil cinemático da máquina para corresponder com precisão ao comprimento do curso.

Como o comprimento do curso afeta a estabilidade de montagem e a resistência à flambagem?

A estabilidade de montagem é frequentemente a consequência mais subestimada do erro de cálculo do comprimento do curso. O estilo de montagem de um cilindro hidráulico – seja manilha, munhão, flange ou talão – interage com o comprimento do curso estendido para criar momentos e cargas laterais. No laboratório de testes da nossa fábrica, comparamos cilindros com diâmetros idênticos, mas com cursos diferentes sob condições de carga lateral. Os resultados mostram consistentemente que à medida que o comprimento do curso aumenta além da relação recomendada (relação curso/furo > 8:1 para cilindros de tirante padrão), o cilindro se torna vulnerável a empenamento e falha na montagem. Vamos explorar esse relacionamento em detalhes.

Quando um cilindro se estende, o comprimento da haste sem suporte aumenta, fazendo com que ela atue como uma coluna sob força compressiva. Se o comprimento do curso for excessivo em relação ao diâmetro da haste, mesmo cargas moderadas podem causar flexão permanente ou quebra catastrófica. É por issoGrupo de tecnologia Raydafon Co., limitadosempre recomenda calcular a carga crítica de flambagem usando fórmulas industriais. Para aplicações móveis como caminhões basculantes ou escavadeiras, onde cargas de choque são comuns, geralmente aumentamos o diâmetro da haste ou incorporamos tubos de parada para reduzir efetivamente o comprimento sem suporte sem alterar o comprimento do curso.

Principais parâmetros de estabilidade afetados pelo comprimento do curso

• Força da coluna:A fórmula de encurvadura de Euler (Pcr = π²EI / (KL)²) mostra que a carga crítica diminui com o quadrado do comprimento do curso. Um aumento de 20% no curso reduz a resistência à flambagem em aproximadamente 30%.
• Concentração de estresse de montagem:Cursos longos amplificam as forças de alavancagem nos suportes de montagem, pinos e parafusos. Nossa fábrica utiliza análise de elementos finitos (FEA) para reforçar os pontos de montagem quando o curso excede 1,5 metros.
• Deflexão sob carga:Cursos prolongados levam a uma maior deflexão da haste, acelerando o desgaste da vedação e causando alinhamento desigual do pistão. Resolvemos isso usando hastes cromadas endurecidas por indução que resistem à flexão.
• Precisão de orientação:Para cilindros de curso longo, nosso processo de fabricação incorpora rolamentos de bronze extralongos para distribuir uniformemente as cargas radiais. Esta filosofia de design é padrão para todosCilindro Hidráulicomodelos que produzimos.

Do ponto de vista prático, nossa equipe substituiu vários cilindros concorrentes que falharam devido à deformação em comprimentos de curso tão baixos quanto 800 mm, mas com hastes subdimensionadas. Em um projeto para um compactador de resíduos, projetamos um cilindro com comprimento de curso de 1.800 mm, usando haste com diâmetro de 100 mm e um tubo de parada especial para reduzir o comprimento sem suporte. O resultado foi um aumento de 300% na vida útil em comparação com unidades anteriores. Isto demonstra que o comprimento do curso não é apenas uma especificação dimensional, mas uma decisão de engenharia crítica para a segurança. Para qualquer instalação pesada, consulte especialistas comoGrupo de tecnologia Raydafon Co., limitadogarante que seu cilindro hidráulico resista a cargas estáticas e dinâmicas em toda a faixa de curso.

Por que a personalização do comprimento do curso melhora a eficiência geral do sistema?

Embora os comprimentos de curso padrão estejam amplamente disponíveis, personalizar o curso de acordo com sua aplicação exata proporciona ganhos de eficiência significativos. Nas minhas décadas de consultoria para os setores de mineração, construção e agricultura, percebi que cilindros de tamanho único muitas vezes comprometem a velocidade, o consumo de energia e a integração estrutural. NoGrupo de tecnologia Raydafon Co., limitado, defendemos a otimização do comprimento do curso porque ela alinha diretamente a cinemática do atuador com o ciclo de trabalho da máquina. Veja como a personalização de precisão eleva a eficiência do sistema.

Em primeiro lugar, o comprimento do curso personalizado elimina o deslocamento morto. Os cilindros padrão podem ter um curso extra que nunca é usado, mas o cilindro ainda requer um volume total de fluido hidráulico para cada ciclo. Essa capacidade desperdiçada aumenta a carga da bomba e o desperdício de energia. Ao especificar exatamente o comprimento do curso necessário, nossa fábrica reduz o volume interno de fluido, permitindo tempos de resposta mais rápidos e temperaturas operacionais mais baixas. Em um caso recente de uma linha de prensa automatizada, reduzimos o comprimento do curso em 70 mm em comparação com a opção disponível no mercado, resultando em um tempo de ciclo 12% mais rápido e 8% menos consumo de óleo hidráulico.

Benefícios de eficiência da personalização do AVC

• Queda de pressão reduzida:O comprimento de curso mais curto significa um caminho de fluido mais curto dentro do cilindro, reduzindo as perdas de pressão e melhorando a capacidade de resposta do atuador.
• Projeto de máquina compacta:Com o comprimento exato do curso, as estruturas da máquina podem ser reduzidas, reduzindo os custos de material e o peso total. Nossa fábrica trabalha com OEMs para integrar cilindros perfeitamente.
• Custos de manutenção mais baixos:O comprimento adequado do curso minimiza a carga lateral e o estresse da vedação, diminuindo o tempo de inatividade não programado. Nossos próprios dados mostram que cilindros com curso personalizado têm frequência de manutenção 30% menor.
• Desempenho de amortecimento otimizado:Quando o comprimento do curso é conhecido com precisão, podemos projetar amortecedores internos que desaceleram o pistão suavemente, reduzindo o choque e o ruído no final do curso.

Além disso, o comprimento do curso personalizado nos permite incorporar recursos avançados, como sensores de posição integrados ou mecanismos de travamento, sem componentes salientes. Por exemplo, em plataformas elevatórias aéreas, a precisão do comprimento do curso garante que a plataforma atinja alturas de trabalho exatas sem extensão excessiva. Nossa fábrica utiliza usinagem CNC para atingir tolerâncias de curso de ±0,5 mm, garantindo repetibilidade em aplicações críticas de posicionamento. Em última análise, a personalização torna-se uma tarefa genéricaCilindro Hidráulicoem um componente de desempenho compatível que aumenta a eficiência de todo o sistema hidráulico. Quando você faz parceria comGrupo de tecnologia Raydafon Co., limitado, você obtém otimização do comprimento do curso apoiada por cálculos de engenharia rigorosos e validação no mundo real.

Principais parâmetros do cilindro hidráulico: tamanho do furo, diâmetro da haste e correlação do curso

Compreender a relação entre o comprimento do curso e outros parâmetros críticos garante um projeto equilibrado. Abaixo está uma tabela detalhada mostrando comoGrupo de tecnologia Raydafon Co., limitadopadroniza seuCilindro Hidráulicofaixa, ilustrando os limites de curso recomendados com base nos diâmetros do furo e da haste para desempenho e segurança ideais. Os dados são derivados das diretrizes de engenharia de nossa fábrica e de rigorosos testes de campo.

Nossa fábrica enfatiza que estes valores são pontos de partida; para cursos além desses limites, incorporamos recursos de projeto adicionais, como diâmetros de haste maiores, rolamentos reforçados ou configurações telescópicas. Além disso, a orientação de montagem (horizontal versus vertical) influencia o comprimento de curso permitido porque os cilindros verticais apresentam menos risco de empenamento, mas exigem uma consideração cuidadosa da queda do pistão. TodoCilindro HidráulicodeGrupo de tecnologia Raydafon Co., limitadoé acompanhado por uma folha de especificações detalhada onde o comprimento do curso está correlacionado com a capacidade de carga máxima calculada. Também oferecemos relatórios de análise de elementos finitos para aplicações críticas para garantir confiabilidade absoluta.

Outros parâmetros interdependentes com o comprimento do curso

• Tipo de montagem do cilindro:As montagens de munhão permitem cursos mais longos em comparação com as montagens de flange devido à melhor distribuição de carga.
• Pressão operacional:Pressões mais altas (até 350 bar) requerem cursos mais curtos ou diâmetros de haste maiores para evitar empenamento.
• Material de vedação:Para cursos maiores que 1.200 mm, usamos vedações especializadas com suporte de PTFE para manter baixo atrito e evitar extrusão.
• Faixa de temperatura:Temperaturas extremas podem afetar a expansão da haste; cursos mais longos requerem compensação para o crescimento térmico.

Consultando a tabela e esses parâmetros interdependentes, os engenheiros podem selecionar ou encomendar com segurança um cilindro que equilibre o comprimento do curso com o tamanho do furo e a resistência da haste.Grupo de tecnologia Raydafon Co., limitadomantém um extenso estoque de componentes, o que nos permite construir cilindros com cursos personalizados sem longos prazos de entrega. Essa flexibilidade garante que você obtenha uma solução projetada com precisão que maximiza o desempenho e a economia.

Resumo e recomendações finais

O comprimento do curso é muito mais do que uma simples dimensão de percurso; é a base da funcionalidade, segurança e eficiência do cilindro hidráulico. Ao longo deste guia, examinamos como o comprimento do curso afeta a resistência à flambagem, a estabilidade da montagem, a longevidade da vedação, a resposta do sistema e o projeto geral da máquina. A seleção do comprimento de curso correto — seja por meio de uma seleção cuidadosa pronta para uso ou de engenharia personalizada — se traduz diretamente na redução do tempo de inatividade, menor custo total de propriedade e maior segurança operacional. NoGrupo de tecnologia Raydafon Co., limitado, a abordagem de nossa fábrica integra ferramentas avançadas de simulação, ciência de materiais e décadas de experiência prática para fornecer cilindros hidráulicos que se destacam nos ambientes mais exigentes.

Para qualquer novo projeto ou modernização, recomendamos começar com uma análise abrangente dos requisitos cinemáticos da aplicação, perfis de carga e restrições de montagem. Nossa equipe de engenharia está pronta para ajudá-lo a definir o comprimento ideal do curso e os parâmetros relacionados. Não deixe que o comprimento do curso seja deixado de lado – faça parceria com um fabricante que o trate como uma variável crítica de projeto. ContatoGrupo de tecnologia Raydafon Co., limitadohoje para discutir seus requisitos de cilindro hidráulico e solicitar um orçamento personalizado. Nossa garantia garantida pela fábrica e nossa rede de suporte global garantem que seu equipamento tenha o desempenho máximo, ciclo após ciclo.

FAQ: Perguntas comuns sobre a seleção do comprimento do traço
