Quais são os três principais estágios de transmissão da caixa de engrenagens da turbina eólica?

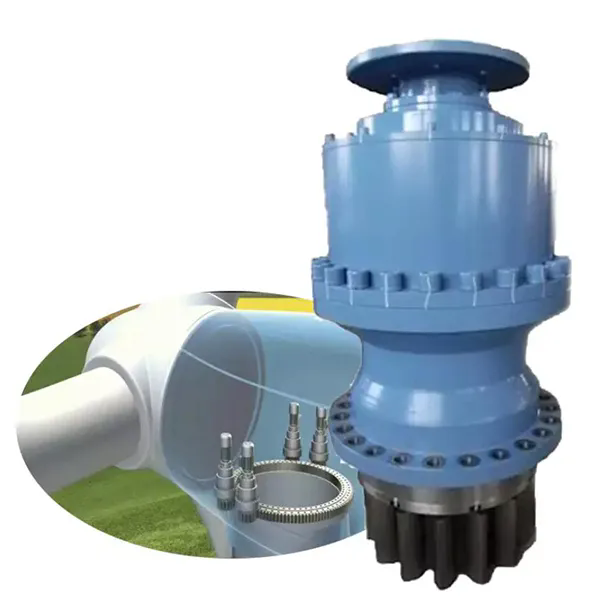

Caixas de engrenagem da turbina eólicaConverta a rotação do rotor de baixa velocidade em entrada do gerador de alta velocidade. Uma falha pode resultar em custos significativos de tempo de inatividade. Compreender esses componentes complexos não é apenas uma curva de aprendizado técnico; É crucial para maximizar o retorno do investimento para parques eólicos. Como um OEM líder,RaydafonProjeta todos os subcomponentes da caixa de engrenagens para atender aos mais altos padrões de durabilidade, precisão e eficiência. Um modernoCaixa de engrenagens da turbina eólicaintegra três etapas principais de transmissão em um único sistema. Suas respectivas funções e componentes -chave estão listados abaixo.

1. Estágio de engrenagem planetária

Função:

Lida com o torque de entrada alta (até 6 mn · m) do eixo do rotor a velocidades de 6-20 rpm.

Componentes -chave:

Equipamento solar: transmite o torque para a engrenagem solar de três a cinco engrenagens planetárias.

Engrenagens do planeta: gire ao redor da engrenagem solar montada no transportador do planeta.

Equipamento de anel: uma engrenagem externa fixa com dentes internos.

Planeta transportador: conecta as engrenagens planetárias ao eixo intermediário.

2. Estágio intermediário do eixo paralelo

Função: usa engrenagens helicoidais para aumentar a velocidade em 10 a 15 vezes. Componentes -chave:

Pinhão de entrada: acionado pelo transportador de engrenagem planetária.

Equipamento intermediário: transmite movimento para o estágio de alta velocidade.

Eixo: aço de liga de alta resistência, design resistente à fadiga.

Rolamentos: mancais de contato angular de precisão.

3. Estágio de alta velocidade

Função: aumenta a velocidade final do gerador para 1.500-1.800 rpm.

Componentes -chave:

Pinhão de saída: conecta -se ao acoplamento do gerador.

Sistema de lubrificação: lubrificação a jato e respingo.

Circuito de resfriamento: trocador de calor de óleo ao ar.

Caixa de engrenagens da turbina eólicaSistemas críticos de suporte:
