Quais são as classificações dos cilindros hidráulicos?

Cilindros hidráulicos, como os principais componentes de atuação nos sistemas hidráulicos, são principalmente responsáveis por converter eficientemente a energia hidráulica em energia mecânica, alcançando movimento linear recíproco ou movimento de balanço. Sua estrutura é simplificada, o desempenho é estável e pode obter um movimento suave sem a necessidade de um dispositivo de desaceleração e não há folga de transmissão, por isso é amplamente utilizada em vários tipos de máquinas. Com base em diferentes funções, os cilindros hidráulicos geralmente são classificados nas seguintes categorias.

Classificação principal de cilindros hidráulicos

Cilindros de ação única

Um cilindro hidráulico de ação única é um dispositivo hidráulico que só pode gerar impulso unidirecional através do empurrão de óleo hidráulico unilateral, e sua redefinição precisa ser concluída por molas, peso próprio ou cargas externas. O dispositivo consiste em um cano de cilindro, cabeça do cilindro, pistão, haste de pistão e dispositivo de vedação. O óleo hidráulico atua apenas em um lado da área efetiva do pistão, enquanto a outra câmara final está em contato com o ar.

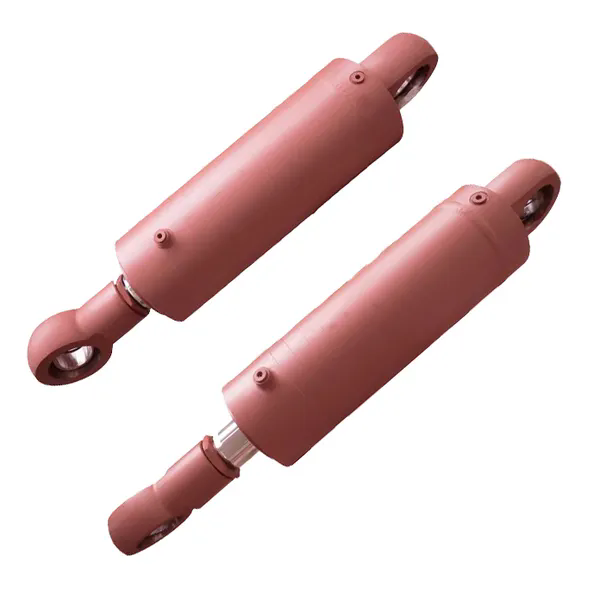

Modelos Raydafon:Cilindro hidráulico de caminhão de lixo, cilindro de elevação hidráulica

Cilindros de ação dupla

O cilindro hidráulico de ação dupla refere -se a um cilindro hidráulico que pode inserir óleo de pressão de ambos os lados do pistão. É frequentemente usado como um componente de direção para macacos. O atuador de um cilindro hidráulico de ação dupla é o principal dispositivo de saída de um sistema de movimento hidráulico. Embora varie em tamanho, tipo e estrutura de design, essa parte é geralmente a mais observável. Esses atuadores convertem a pressão do líquido em movimento linear rápido e controlável para acionar a carga.

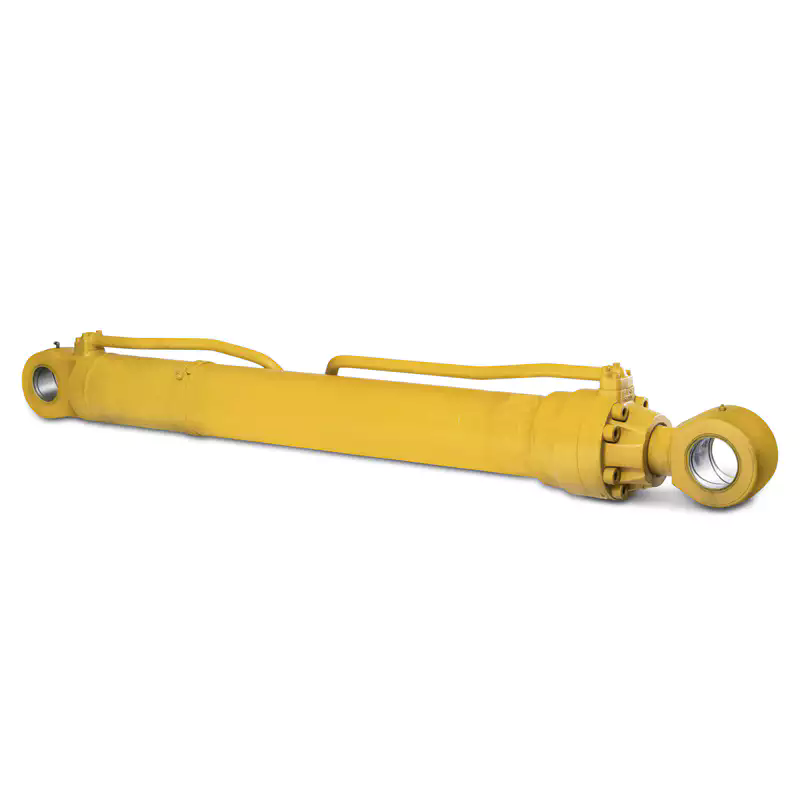

Modelos Raydafon:Cilindro hidráulico da escavadeira, cilindro hidráulico da empilhadeira

Cilindros telescópicos

Um cilindro hidráulico telescópico, também conhecido como cilindro hidráulico de vários estágios, consiste em dois ou mais pistões. Sua sequência de extensão é de grande a pequena e, quando retraída, é de pequena a grande. Esse cilindro hidráulico pode atingir um curso mais longo e um comprimento mais curto quando retraído, com uma estrutura compacta.

Modelos Raydafon:

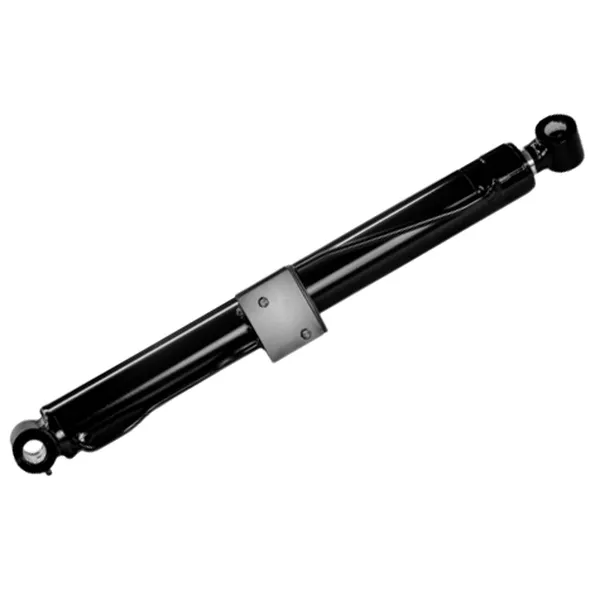

Cilindros hidráulicos de veículos de trabalho aéreo

Parâmetros do produto deRaydafon'sCilindro hidráulico

Ciência do Material:

Barril: tubos de aço sem costura

Hastes: 4340 aço de liga + plating de cromo de 0,05 mm

Montagens: SAE 1045 forjado aço carbono

Tabela de parâmetros técnicos:
